Словарь автомобильных терминов. Основные части автомобиля и их назначение Все части машины и их названия

Автомобиля не претерпело принципиальных изменений. Однако, благодаря достижениям технического прогресса, за этот период были значительно усложнены практически все автомобильные системы, основные узлы и агрегаты автомобиля. Индустрия автомобилестроения продолжает двигаться вперед с каждым днем, и благодаря этому у современных авто постоянно повышаются показатели экономичности и мощности двигателя, растет скорость, совершенствуется дизайн. Автомобили, сходящие с современных конвейеров, оснащены сложными компьютерными системами и элементами автоматизации, которые еще те же сто лет назад могли восприниматься разве что как «умные машины» из научно-фантастической литературы.

В этой статье мы рассмотрим основные агрегаты и узлы автомобиля. Разумеется, любой автолюбитель, сдавший экзамен на получение водительских прав, имеет представление о главных системах работы транспортного средства, но «повторение – мать учения» – и поэтому данный материал послужит полезной памяткой автовладельцу.

В автомобилестроении наиболее распространены три конструктивные схемы – переднеприводная, заднеприводная и полноприводная (в последней ведущими являются все колеса). Тремя основными узлами, которые обеспечивают работу автомобиля, являются двигатель, шасси и кузов. Сейчас мы подробно рассмотрим принципы работы этих узлов.

Двигатель

В роли источника механической энергии, благодаря которой автомобиль способен передвигаться, выступает двигатель – жизненный центр, «сердце» любого транспортного средства. Тепловая энергия, выделяющаяся при сгорании топлива, преобразуется двигателем в энергию механическую, которая в свою очередь создает крутящий момент на валу двигателя. Именно крутящий момент и приводит в движение транспортное средство.

Расположен двигатель обычно в передней части машины, хотя бывают и исключения (например, Porshe, Ferrari, Lamorghini и наш «Запорожец»). , в котором находится двигатель, называется моторным отсеком.

Механическая энергия от двигателя к ведущим колесам передается при помощи трансмиссии (подробнее об этом устройстве будет рассказано ниже). Термин «силовая установка» обозначает конструктивное объединение трансмиссии и двигателя в единое целое. Основные разновидности автомобильных двигателей различаются в зависимости от вида энергии, которая преобразуется двигателем в механическую.

Наиболее распространенными являются:

• двигатель внутреннего сгорания (аббревиатура – ДВС);
• электродвигатель;
• гибридные силовые установки (комбинированные двигатели, работающие на нескольких видах энергии).

Самый популярный двигатель – внутреннего сгорания – преобразует химическую энергию горящего топлива в механическую работу. Поршневый, роторно-поршневый, газотурбинный – все это ДВС. Наибольшим спросом в наши дни пользуется поршневый двигатель внутреннего сгорания, работающий на жидком топливе (бензин, дизель или природный газ).

Автомобили, приводящиеся в движение электродвигателями, называют электромобилями. Для возникновения электрической энергии в данном случае используются такие источники как топливные элементы или аккумуляторные батареи. Главным недостатком электромобиля, конечно, является малая емкость источника электроэнергии и, как следствие, небольшой запас хода.

В объединены двигатель внутреннего сгорания и электрический двигатель. Их рабочая связь осуществляется при помощи генератора. Энергия на ведущие колеса в гибридном автомобиле передается двумя способами:

• последовательно (ДВС –> генератор –> электрический двигатель –> колесо);
• параллельно (ДВС –> трансмиссия –> ДВС и колесо –> генератор –> электрический двигатель –> колесо).

Отметим, что параллельная работа гибридной силовой установки является более предпочтительной, нежели последовательная.

Шасси

Совокупность агрегатов, передающая механическую энергию от двигателя к ведущим колесам, называется шасси. Кроме того, шасси служит для придания движения автомобиля и управления им. В состав шасси входят три группы механизмов: трансмиссия, ходовая часть авто и система управления.

К системе трансмиссии относятся , главная передача, сцепления, карданные передачи и дифференциалы, полуоси, ШРУС (шарниры равных угловых скоростей), карданный вал. У полноприводных машин, где ведущими являются все колеса, к трансмиссии относятся также и раздаточные коробки.

Трансмиссия передает крутящий момент от двигателя к ведущим колесам. Помимо этого она служит для изменений крутящего момента в зависимости от смены условий, в которых происходит движение автомобиля.

Движущей силой транспортного средства является сила тяги. Она возникает в результате взаимодействия ведущих колес автомобиля с дорогой. Работа машин с двигателем внутреннего сгорания невозможна без наличия трансмиссии – она устанавливается на всех автомобилях, в том числе грузовых и легковых, на автобусах, и даже на… велосипедах. Да, велосипед также оснащен трансмиссией простейшего устройства – цепной передачей. Между прочим, первые автомобили также были оборудованы цепной передачей в трансмиссии.

Кстати, для того, чтобы определить количество ведущих колес, можно воспользоваться так называемой «колесной формулой», которая выглядит, например, как «4х2» или «4х4». Первая цифра в этой формуле обозначает общее количество колес, а вторая – число колес ведущих.

Рассмотрим некоторые устройства, входящие в систему трансмиссии.

Для временного отключения двигателя от трансмиссии (ведущих колес), а также для их плавного соединения при работающем моторе, служит сцепление. Сцепление задействуется, когда автомобиль трогается с места, а также в момент переключения передач.

Крутящий момент, передаваемый на ведущие , по необходимости изменяется при помощи коробки переключения передач (КПП). Помимо этого коробка переключения передач используется при движении задним ходом. Также работа КПП необходима для отключения двигателя от трансмиссии (вернее – от ведущих колес) во время движения «накатом» и при длительной стоянке автомобиля.

Крутящий момент передается между валами, расположенными под определенным углом. Этот угол способен изменяться в процессе движения автомобиля. А передается крутящий момент устройством, которое носит название карданная передача. На заднеприводных автомобилях, где двигатель установлен в задней части кузова, а также у переднеприводных машин карданная передача отсутствует.

В заднеприводных трансмиссиях используется карданный вал, поскольку в автомобилях с задним приводом двигатель располагается достаточно далеко от ведущих колес.

А вот шарниры равных угловых скоростей (ШРУС), которые в просторечии называются среди автолюбителей «гранатами», устанавливаются исключительно на автомобилях с передним приводом.

Главная передача необходима для осуществления увеличения крутящего момента и его передача на полуоси машины под прямым углом. Полуоси, в свою очередь, служат для передачи крутящего момента на ведущие колеса.

Дифференциалом называется специальный механизм, который используется для того, чтобы ведущие колеса транспортного средства вращались с разными скоростями (в случаях, когда это необходимо – например, при движении по ухабистой дороге или на поворотах).

Современные требования к трансмиссиям чрезвычайно высоки. Трансмиссии последних поколений должны быть простыми по своей конструкции, но при этом иметь большой коэффициент полезного действия (КПД), а также передавать высокий крутящий момент. Помимо этого, трансмиссия должна быть небольших размеров и быть крайне надежной, чтобы не дать внезапного сбоя в самый неподходящий момент. Еще одним из главных требований автовладельцев к трансмиссии является ее бесшумность в процессе работы.

Следующая группа механизмов, входящая в систему шасси – это ходовая часть автомобиля. Внешне она напоминает тележку и состоит из рамы, мостов (переднего и заднего), подвески (с и рессорами) и колес. Если кузов транспортного средства является несущим – это подразумевает отсутствие рамы. В этом случае все агрегаты крепятся непосредственно к кузову. Как правило, это относится к автобусам и легковым автомобилям.

Для поддерживания кузова служат автомобильные мосты – передний и задний. Вертикальная нагрузка, благодаря мостам, передается на колеса.

Упругую связь мостов (колес) с кузовом устанавливает подвеска. Подвеска представляет собой совокупность устройств, которые связывают кузов и колеса автомобиля. Одна из основных миссий подвески – это преобразование воздействия дороги на автомобиль в наиболее допустимые и комфортные колебания колес и кузова. При этом автомобиль должен не только быстро набирать скорость при разгоне, но и не менее быстро замедлять ход до момента полной остановки.

Помимо прочего машина должна быть устойчивой и «послушной» в управлении. Для достижения всех этих целей и служит подвеска, конструкцией которой определяется безопасность при движении, а также прочие основные эксплуатационные свойства автомобиля. Важно также помнить о том, что подвеска влияет и на сцепление. Надежное сцепление колес с поверхностью дороги зависит не только от – но и от передаваемой на колеса нагрузки. А изменение вертикальной нагрузки на колеса, в свою очередь, определяется работой амортизаторов и прогибом рессор. Соответственно, в результате уменьшения вертикальной нагрузки, сцепление колес с поверхностью дороги снижается.

В легковых автомобилях подвеска состоит из таких основных типов устройств как:

• направляющие устройства (к ним относятся стойки, растяжки, рычаги, тяги);
• упругие элементы (пружины, пневморессоры, листовые рессоры и др.);
• гасящие устройства (гидравлические амортизаторы);
• устройства управления и регулирования (например, регуляторы крена и высоты, и прочее).

Колеса, также входящие в систему ходовой части автомобиля, осуществляют связь транспортного средства с дорогой.

Таким образом, ходовая часть транспортного средства используется для объединения колес и устройств крепежа к кузову, обеспечивая движение машины при помощи ведущих колес.

Последняя, третья группа механизмов, относящаяся к шасси – это система управления автомобилем. К этим устройствам относятся:

• система рулевого управления, которая служит для изменения направления движения машины;
• тормозная система, которая предназначается для замедления скорости автомобиля, его остановки и удержания в неподвижном состоянии во время стоянки.

Рассмотрим эти системы более подробно.

При изменении положения руля меняется угол поворота колес. За этот процесс отвечает рулевое управление автомобиля. Работа рулевого управления заключается в том, что если, например, руль поворачивается вправо, то и колеса автомобиля также поворачиваются в правую сторону – причем, чем большим будет градус поворота руля, тем на больший угол повернутся управляемые колеса.

Современное рулевое управление автомашины должно работать точно и надежно, ведь если эта система неисправна – автомобиль становится полностью неуправляемым. Когда поворачивается руль, колеса должны без задержки поворачиваться на определенный угол, который должен точно соответствовать углу поворота рулевого колеса. Состоит из привода и рулевого механизма. Современные рулевые механизмы делятся на три типа: «червяк-ролик», «винт-гайка» и «рейка-сектор». Все они относятся к механическим, однако в последнее время крупные автомобильные концерны планируют замену механического рулевого управления на электронное. В электронном рулевом управлении не будет механических приводов и тяг – их полностью заменит блок управления, который будет поворачивать колеса в соответствии с поворотом руля при помощи электромоторов.

Одной из наиболее важных и ответственных систем автомобиля является его тормозная система. От ее исправности и качественной работы зачастую зависит жизнь водителя и пассажиров. Тормозная система автомобиля состоит из целого ряда компонентов и деталей, служащих для замедления движения машины и для ее полной остановки. Тормоза также нужны для того, чтобы, например, удержать автомобиль в неподвижном состоянии на склоне. В принципе тормозная система транспортного средства делится на две системы – рабочую и стояночную. Рабочая система необходима для снижения скорости и остановки автомобиля, а стояночная удерживает машину на неровной поверхности. К деталям тормозной системы относятся диски, цилиндры, барабаны, тормозные колодки и приводы. Основная часть современных автомобилей оборудована так называемыми фрикционными тормозами. Их работа базируется на использовании силы трения неподвижной детали о подвижную (колодки, например, трутся о тормозной диск или барабан).

Кузов

Основа автомобиля, к которой крепятся все его агрегаты и узлы – это кузов. От состояния кузова зависит внешний вид авто, его обтекаемость, безопасность и комфорт в процессе вождения. В кузове размещаются водитель, пассажиры и грузы (багаж). По своему исполнению это достаточно сложное и металлоемкое изделие – поэтому почти половину стоимости машины составляет именно цена кузова (это же, кстати, можно сказать и о весе автомобиля). Кузов стандартных современных легковых автомобилей состоит из пассажирского салона, багажника и моторного отсека. Изготавливается он из стали, алюминия и стекла, а вот вспомогательными материалами для его изготовления являются грунтовка, краска, резина, утеплитель и многое другое. Кстати, в наши дни существуют даже такие модели автомашин, кузова которых изготовлены из специального прочного пластика.

Конструкция кузова легкового авто может быть разной: двухдверный кабриолет, – все зависит от фантазии производителя и ожиданий клиента. Однако главное предназначение любого кузова – это обеспечение безопасности, как пассивной (для водителя и пассажиров; предотвращение ДТП), так и активной (для окружающих; уменьшение тяжести ДТП). Кроме размещения водителя, пассажиров и багажа, кузов также несет функцию несущего элемента. К кузову крепятся двигатель, все агрегаты трансмиссии и ходовой части, механизмы управления, дополнительное оборудование. Помимо прочего, на кузове замыкается «минус» автомобильной электроцепи.

Видео — общие сведения об устройстве автомобиля

Заключение!

Необходимо помнить, что при появлении очагов коррозии кузов может прийти в полную негодность буквально за пару лет – а это значит, что в негодность придет и весь автомобиль, т.к. в данном случае будет логичней купить новую машину, чем менять кузов. Поэтому нужно обязательно проводить и удалять ржавчину, если она появляется на кузове вашего авто.

• Новости
• Практикум

Исследование: автомобильные выхлопы — не главный загрязнитель воздуха

Как подсчитали участники энергетического форума в Милане, более половины выбросов СО2 и 30% вредных для здоровья твёрдых частиц попадает в воздух вовсе не из-за работы двигателей внутреннего сгорания, а из-за отопления жилого фонда, сообщает La Repubblica. В настоящее время в Италии 56% построек относится к самому низкому экологическому классу G, причем...

Дороги в России: не выдержали даже дети. Фото дня

В последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, чьи имена не называются, решили исправить данную проблему самостоятельно, чтобы можно было кататься на велосипедах, передает портал «УК24». О реакции местной администрации на фотографию, которая уже стала настоящим хитом в сети, не сообщается. ...

АвтоВАЗ выдвинул в Госдуму собственного кандидата

Как сказано в официальном сообщении АвтоВАЗа, В. Держак проработал более 27 лет на предприятии и прошел все этапы становления карьеры - от рядового рабочего до мастера. Инициатива выдвижения представителя трудового коллектива АвтоВАЗа в Госдуму принадлежит коллективу предприятия и была озвучена 5 июня во время празднования дня города Тольятти. Инициативу...

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 ...

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст - 9,3 года), а самый старый - в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее...

В Хельсинки запретят личные автомобили

Для того, чтобы воплотить столь амбициозный план в реальность, власти Хельсинки намерены создать максимально удобную систему, в которой границы между личным и общественным транспортом будут стёрты, сообщает Autoblog. Как рассказала специалист по транспорту мэрии Хельсинки Соня Хейккиля, суть новой инициативы довольно проста: у горожан должна быть...

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей - лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно...

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора...

Mitsubishi скоро покажет туристический внедорожник

Аббревиатура GT-PHEV расшифровывается как Ground Tourer, автомобиль для путешествий. При этом концептуальный кроссовер должен провозгласить «новую концепцию дизайна Mitsubishi - Dynamic Shield». Силовой агрегат Mitsubishi GT-PHEV - это гибридная установка, состоящая из трех электродвигателей (один - на передней оси, два - на задней), чтобы...

В наше время жизнь без автомобиля невозможно представить. Это уже давно не роскошь, а простое средство передвижения, надежный друг и помощник, который придет на выручку в трудной ситуации. Однако с ростом количества автомобилей у населения увеличивается число владельцев, совершенно не понимающих в его устройстве. Однако знать устройство автомобиля для начинающих просто необходимо, хотя бы для саморазвития и общей эрудиции, а также для того, чтобы не попасть впросак в автосервисе в попытках на пальцах объяснить, что именно случилось с машиной в случае поломки.

Несмотря на величайшее многообразие, все машины, по сути, одинаковы, а значит, и общее устройство автомобиля можно рассмотреть на обобщенном примере.

Из чего состоит автомобиль

Любые легковые машины имеют в своем составе следующие компоненты:

• двигатель
• трансмиссия
• ходовая часть
• электрооборудование
• кузов

Именно в таком порядке всегда рассматривается автомобиль в любом учебнике по автомеханике, и этому есть причина: эти узлы расположены в порядке значимости.

Двигатель

Двигатель легкового автомобиля – главная его часть. Он приводит в движение само транспортное средство и попутно снабжает энергией обслуживающие агрегаты. Располагается двигатель почти всегда спереди, но иногда встречается и заднее его расположение (в основном на спортивных машинах). Самым распространенным на сегодня является двигатель внутреннего сгорания (ДВС) – в нем сгорает топливо, преобразуя тепловую энергию в кинетическую (вращение). Двигатели бывают бензиновыми, дизельными и газовыми. В этих трех случаях разница заключается только в типе используемого топлива и особенностях рабочего цикла мотора. Кстати, можно дизельный двигатель и на Ниву поставить. Есть еще автомобильные электрические двигатели, но их меньшинство, несмотря на несомненные плюсы.

Крутящий момент двигателя должен быть реализован максимально эффективно, ведь при медленной езде двигатель не может работать медленно, а при быстром движении – быстро. Трансмиссия преобразует скорость вращения двигателя, замедляя или ускоряя его. Трансмиссия – это сцепление, коробка передач и главная передача с дифференциалом.

Сцепление служит для того, чтобы механически разъединить колеса и двигатель, когда движение машины не требуется. Коробка передач позволяет ехать с разной скоростью при одних и тех же оборотах мотора. Она бывает механической (ручной) и автоматической. В первом случае передачи включаются самим водителем при помощи специального рычага, во втором передачи выбираются автоматически в зависимости от скорости езды и нагрузки на автомобиль. Второй вариант позволяет сделать управление проще, однако само устройство такого агрегата намного сложнее. Главная передача направляет крутящий момент непосредственно к колесам, а дифференциал позволяет им вращаться с разной скоростью (это нужно в основном в поворотах).

Также состав трансмиссии может меняться в зависимости от типа привода. Двигатель может вращать только передние, только задние или все колеса вместе. В первом случае вращение от главной передачи идет через полуоси сразу к передним колесам. Во втором случае (если двигатель спереди) в состав трансмиссии добавляется специальный карданный вал, ведущий к задним колесам через всю машину. На полноприводных автомобилях (джипах и кроссоверах) после коробки передач устанавливается еще одна, раздаточная коробка, которая распределяет вращение между передними и задними колесами.

Ходовая часть

В ее состав входят узлы, непосредственно связанные с движением – подвеска, колеса, тормозные механизмы. Подвеска автомобиля служит для сглаживания реактивных моментов, возникающих при проезде неровностей, иначе говоря, она делает езду мягче и плавнее. Кроме того, подвеска устраняет и уменьшает крены и наклон кузова при проезде поворотов, удерживая автомобиль в заданном горизонтальном положении. В состав подвески входят амортизаторы и пружины, а также различные рычаги и шарниры. От характеристик подвески зависит плавность хода и общее поведение на дороге. Тормозные механизмы служат для замедления движения и остановки автомобиля в различных ситуациях. Они расположены непосредственно рядом с колесами.

Электрооборудование

Электрооборудование является очень важной системой оснащения. В наше время, когда электронных помощников все больше и больше, роль электрооборудования становится все выше. В самом общем варианте оно состоит из аккумулятора, генератора, систем зажигания, освещения, контрольных приборов. Так как различные системы потребляют очень много электричества, двигатель при своей работе вращает генератор, обеспечивающий всех потребителей, а также заряжает аккумулятор, который служит для запуска мотора.

Кузов

Кузов – это, грубо говоря, металлическая коробка, в которую установлены все вышеперечисленные агрегаты. Кузов вместе с навесными деталями (двери, капот, крылья) формируют внешний облик автомобиля и защищают водителя, пассажиров и все узлы от атмосферных воздействий. Практически все современные легковые автомобили оснащаются несущими кузовами, т.е. на него установлены все составляющие, в отличие от грузовиков, например, где используется рама – специальный элемент, к которому крепится двигатель, кабина, кузов, подвеска и т.д. Использование несущего кузова позволяет значительно, на 10-20% уменьшить общий вес.

Конечно, более полное представление об устройстве машины могут дать многочисленные картинки и книги, однако общих теоретических знаний в большинстве случаев вполне достаточно, чтобы понять, к примеру, что проблемы с электрооборудованием могут быть причиной того, что «троит двигатель», а стуки и грохот при проезде неровностей указывают на неисправности в подвеске. Поэтому устройство автомобиля для «чайников», несмотря на сложность систем и обилие автосервисов, в сложной ситуации всегда сможет помочь.

Автомобиль состоит из трёх основных частей:

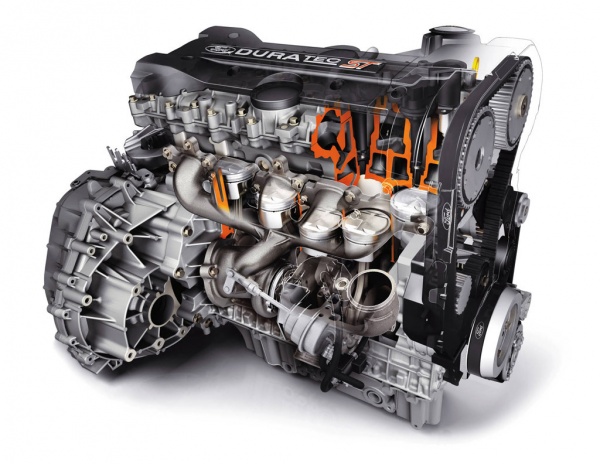

1. Двигатель . На схеме показаны основные части двигателя автомобиля: распределительный вал, штанга, коромысло, клапан, головка цилиндра, цилиндр, поршень, шатун, коленчатый вал, поддон картера.

Схема устройства двигателя автомобиля в поперечном разрезе.

Двигатель внутреннего сгорания (ДВС) - одно из главных устройств в конструкции автомобиля, служащее для преобразования энергии топлива в механическую энергию, которая, в свою очередь, выполняет полезную работу. Принцип работы двигателя внутреннего сгорания построен на том, что топливо в соединении с воздухом образуют воздушную смесь. Циклически сгорая в камере сгорания, воздушно-топливная смесь обеспечивает высокое давление, направленное на поршень, а тот, в свою очередь, вращает коленчатый вал через кривошипно-шатунный механизм. Его энергия вращения передается трансмиссии автомобиля.

Для запуска двигателя внутреннего сгорания часто используются стартер - обычно электрический двигатель, проворачивающий коленчатый вал. В более тяжелых дизельных двигателях в качестве стартера и для той же цели применяется вспомогательный ДВС (пускач).

Бензиновые двигатели внутреннего сгорания - наиболее распространенные из автомобильных двигателей. Топливом для них служит бензин. Проходя через топливную систему, бензин попадает через распыляющие форсунки в карбюратор или впускной коллектор, а затем эта воздушно-топливная смесь подается в цилиндры, сжимается под воздействием поршневой группы, поджигается искрой от свечей зажигания.

2. Шасси. Шасси автомобиля включает в себя элементы силовой передачи или трансмиссии, ходовую часть и механизмы управления.

Силовая передача передает крутящий момент от двигателя к ведущим колесам автомобиля.

Составными частями силовой передачи являются:

• - сцепление
• - коробка передач
• - карданная передача
• - главная передача
• - дифференциал
• - приводные валы

Узел сцепления служит для кратковременного разъединения двигателя от коробки передач и в дальнейшем, их плавного соединения при переключении передач, а также, в тот момент, когда транспортное средство трогается с места.

3. Коробка передач . Коробка передач позволяет изменять величину крутящего момента, который передается от коленчатого вала двигателя к карданному валу.

Блок коробки передач позволяет на длительное время отключать соединение двигателя с карданной передачей и обеспечивает возможность движение автомобиля задним ходом.

Основное назначение карданной передачи состоит в том, чтобы обеспечить возможность передачи крутящего момента от коробки передач к главной передаче под изменяющимся углом.

Основное назначение главной передачи - обеспечить с минимальными потерями передачу крутящего момента под прямым углом от карданного вала через дифференциал к приводным валам ведущих колес и увеличения крутящего момента.

Дифференциал обеспечивает возможность вращения ведущих колес с разной частотой вращения при движении автомобиля на поворотах и по неровной дороге.

Ходовая часть автомобиля состоит из рамы, передней и задней осей, которые соединяются с рамой системой подвески. В подвеску входят упругие элементы, такие как рессоры, цилиндрические пружины, пневматические баллоны и амортизаторы.

У большей части легковых автомобилей роль рамы выполняет несущий кузов.

Устройства управления автомобиля включают в себя рулевое управление, связанное с передними колесами рулевым приводом и тормозную систему. В современных транспортных средствах активно используются бортовые компьютеры, которые контролируют в некоторых случаях процесс управления и вносят необходимые корректировки.

Элементы рулевого управления позволяют совершать поворот передних колес, тем самым, изменяя направления движения автомобиля.

Конструктивные особенности, заложенные в реализацию тормозной системы автомобиля, должны обеспечивать быстрое снижение скорости движения автомобиля и полную остановку без потери управления, а также удержание транспортного средства в неподвижном состоянии.

4. Кузов. Кузов предназначен для размещения пассажиров и перевозимого груза и водителя. Кузов современного легкового автомобиля обычно является несущим, состоящим из отдельных панелей, соединённых сваркой. В состав кузова входят и такие элементы, как двери, крылья, крышка багажника.

Каждая машина состоит не менее чем из трех составных частей: двигателя, передаточного механизма и исполнительного механизма. Например, сверлильный станок состоит из электродвигателя, клиноременного механизма передачи движения и изменения частот вращения шпинделя, исполнительного механизма - шпинделя. Шпиндель выполняет непосредственно свер ление с помощью сверла, закрепленного в патроне.

В машинах могут быть и другие механизмы: подачи, управления, контроля и регулирования, сортировки, транспортировки, упаковки.

Механизмы передачи движения могут состоять из зубчатых колес, ременных передач со шкивами, зубчатых колес и реек. В табл. 3 представлены некоторые механизмы передач и их условные графические обозначения на кинематических схемах.

Зубчатые механизмы могут иметь цилиндрические и конические зубчатые колеса. Меньшее по диаметру из двух находящихся в зацеплении зубчатых колес обычно называют шестерней.

Ременные передачи передают вращение от одного шкива к другому плоскими или клиновыми ремнями.

С устройством такой передачи вы ознакомились в 5 классе при изучении сверлильного станка.

Цепные передачи передают вращение от одной звездочки к другой с помощью цепи, например от звездочки педалей к звездочке заднего колеса велосипеда.

Если в ременных и цепных передачах шкивы и звездочки вращаются в одном направлении (по часовой стрелке или против), то в зубчатых передачах два соединенных между собой колеса вращаются в разных направлениях.

Зубчатые колеса, шкивы, звездочки называют звеньями механизмов и машин.

Неподвижное звено механизма или машины называют стойкой. Это станины, корпуса, опоры валов.

Одно из звеньев, которое передает движение другому, называют ведущим. А звено, которое получает движение от ведущего звена, называют ведомым. Например, звездочка велосипеда, которая вращается педалями, называется ведущей, а звездочка заднего колеса - ведомой.

Если зубчатая, ременная и цепная передачи передают вращательное движение от одного звена к другому, то зубчато-реечная передача преобразует вращательное движение зубчатого колеса в поступательное движение зубчатой рейки, или наоборот.

Ввиду того, что диаметры зубчатых колес, шкивов и звездочек в передачах обычно неодинаковые, ведомое колесо вращается с другой частотой вращения, чем ведущее. Отношение частоты вращения ведущего звена к частоте вращения ведомого звена (или диаметра

Ведомого колеса к диаметру ведущего колеса) называют передаточным отношением i.

i = n 1 / n 2 = D 2 / D 1 ,

где n 1 - частота вращения ведущего колеса (оборотов в минуту, т. е. мин -1); п 2 - частота вращения ведомого колеса (оборотов в минуту); D 1 - диаметр ведущего колеса (мм); D 2 - диаметр ведомого колеса (мм).

Например, при диаметре ведущего шкива 40 мм и диаметре ведомого шкива 80 мм передаточное отношение будет равно: i = 80: 40 = 2.

Ведущие и ведомые колеса, шкивы и звездочки насаживают на валы так, чтобы они не проворачивались на них. Для этого колесо и вал соединяют при помощи шпонки или шлицев (рис. 28). В колесе и валу вырезают шпоночные пазы, в которые вставляют шпонку.

Если колесо посредством шпонки закреплено на валу неподвижно, то такое шпоночное соединение называют неподвижным (рис. 28, а).

Если колесо может перемещаться вдоль вала со шпонкой или шлицами и одновременно передавать вращение, то такое соединение называют шпоночным или шлицевым скользящим (рис. 28, б, в).

Шлицевые соединения образуются соединениями выступов и впадин на валу и зубчатом колесе (рис. 28, в).

Первый серийный автомобиль был построен в начале XX века на заводе «Форд». Первую машину собрали в 1908 году. Это был Ford Model T. Машина выпускалась до 1928 года и стала легендой.

Гениальный менеджер и механик Генри Форд всегда говорил: «Машина может быть любого цвета, если она чёрная». Он сделал основной акцент на универсальность автомобиля, полностью отторгнув индивидуальность. Именно это его и погубило.

Несмотря на универсальность устройства автомобиля Ford Model T и его простую, но надёжную функциональность, в 20-х годах у него появился конкурент в виде машин «Дженерал Моторс». Эта компания предлагала каждому покупателю уникальный автомобиль с необычным внутренним устройством.

В те времена были только механические коробки передач и слабосильные двигатели. Скорость же автомобилей редко превышала 50 миль в час. Сейчас же всё изменилось. Современные автомобили — это шедевр инженерной мысли, внутренности которого наполнены самой современной электроникой и сверхсложными системами управления.

Технические же параметры давно вышли за рамки фантастики. Сейчас разгон до 100 километров за 4 секунды — реальность, которой никого не удивишь. В то же время на рынке существуют сотни компаний, которые занимаются продажами самых разных автомобилей. Тем не менее несмотря на всё это разнообразие — общее устройство автомобилей у них очень схоже.

С чего состоит автомобиль

Безусловно, в устройство современной машины входит множество разнообразных узлов и деталей, но даже среди них можно выделить основные:

• трансмиссия,
• кузов,
• ходовая часть,
• системы управления,
• электрооборудование.

Каждый из этих элементов выполняет важную роль, которую тяжело переоценить. Чтобы понять, насколько важна правильная работа каждой детали, рассмотрим их более подробно.

Кузов

Кузов — это несущая часть в устройстве автомобиля. Именно к ней крепятся все узлы и агрегаты. Сейчас автомобильные производители стараются сделать всё возможное, чтобы подобрать максимально прочный и лёгкий композитный спав, который послужит основой изделия.

Дело в том, обычный металл весит довольно много. Увеличение веса негативно сказывается на динамике, максимальной скорости и разгоне, да и управлять тяжелым автомобилем очень непросто. В результате сейчас всё чаще используют нестандартные подходы к созданию кузовов. К примеру, применяют в конструкции углеводородное волокно.

Пожалуй, самым ярким автомобилем, где применялась данная технология, был Lykan Hypersport. Вы могли видеть эту машину в фильме «Форсаж 7». Применение углеродного волокна для создания кузова позволило сильно облегчить автомобиль, значительно повысив все его характеристики. Кстати говоря, стоимость машины составляет больше трёх миллионов.

По факту кузов — это рама, которая держит всё устройство автомобиля вместе. В то же время она должна обладать достаточной жёсткостью, чтобы выдерживать по-настоящему большие нагрузки. На скорости более 200 километров в час от её прочности зависит жизнь водителя.

Кузов, применяемый в устройстве автомобиля не только должен быть лёгким и прочным, но и иметь правильные аэродинамические формы. От того насколько эффективно корпус машины будет рассекать потоки воздуха зависит скорость и управление.

Традиционно кузов, являющийся частью устройства автомобиля можно поделить на такие элементы:

• лонжероны,
• крыша,
• тормоза,
• навесные детали,
• моторный отсек,
• днище.

Для того чтобы добиться большей жёсткости к устройству днища автомобиля приваривают усилительные элементы. Они обеспечивают повышенную прочность и большую безопасность всей конструкции.

Каждый из этих элементов связан друг с другом. Так лонжероны представляют собой одну цельную конструкцию вместе с днищем. В некоторых случаях они привариваются к нему. Главная задача этих деталей в устройстве автомобиля заключается в создании опоры для подвески.

Если же говорить про навесные детали, то сразу вспоминаются крылья. Также нельзя обойти вниманием багажник, двери и капот. Они являются навесными деталями, но очень тесно связаны с кузовом автомобиля.

Внимание! Чтобы добиться большей стабильности конструкции задние крылья привариваются к кузову, а передние делаются съёмными.

Подобные нюансы нужно учитывать, если вы хотите провести тюнинг своего железного коня. Мало того, именно к навесным деталям кузова прикрепляются детали модинга. Достаточно вспомнить тот же спойлер. Даже неоновые вставки монтируются по периметру днища.

Тюнинг корпуса даёт самый большой зрительный эффект. К тому же дополнительные элементы, вроде же бампера с низкой посадкой могут обеспечить конструкции гораздо лучшие аэродинамические качества.

Без ходовой никуда

Ходовая в устройстве автомобиля играет роль фундамента. Именно за счёт неё автомобиль может двигаться. К примеру, колёса, подвеска и мосты — это всё её элементы. Без них само движение было бы невозможным.

Система может иметь как переднюю независимую подвеску, так и заднюю зависимую. Сейчас в большинстве автомобилей используют именно первый вариант, так как он даёт наилучшую управляемость транспортного средства.

Главным отличием независимой подвески является то, что каждое колесо крепится отдельно. Мало того в устройстве автомобиля все колёса имеют собственные крепёжные системы.

Зависимая подвеска считается неким архаизмом в автомобильных кругах. Тем не менее некоторые компании в целях экономии и максимального упрощения устройства автомобиля до сих пор её используют. Тем не менее она обеспечивает высокую надёжность конструкции. Мало того, ухищрения некоторых производителей позволяют добиться по-настоящему выдающихся результатов при использовании этой устаревшей технологии.

Хочется вспомнить тот же немецкий концерн BMW. Эта компания уже на протяжении многих лет выпускает автомобили, в устройстве которых лежит именно задняя зависимая подвеска.

Тем не менее заднеприводные машины немецкого бренда славятся во всём мире. Мало того, многие водителя покупают данные автомобили с задним устройством подвески как раз из того удовольствия, которое получает водитель, сидя за рулём, этого монстра.

Внимание! Задний привод даёт возможность ощутить настоящее удовольствие от управления мощной, быстрой и хищной машины.

Обычно задняя подвеска представляет собой ведущий мост. В некоторых случаях машиностроители устанавливают жёсткую балку, и этого вполне достаточно, чтобы обеспечить оптимальную прочность конструкции.

Тормоза

Если на предыдущей детали располагался сам автомобиль и всё его устройство, то роль тормозной системы совершенно в другом. Надёжные тормоза позволяют предотвратить множество несчастных случаев и спасти миллионы человеческих жизней.

Многие автомобильные эксперты не считают нужным выделять данный элемент в устройство автомобиля. Они просто считают его частью ходовой. Тем не менее это в корне неправильно. Ведь важность тормозов в современном напряжённом трафике тяжело переоценить.

Сейчас чаще всего выделяют три элемента тормозной конструкции:

• Рабочая — позволяет управлять скоростью. Данная подсистема отвечает за постепенное уменьшение скорости вплоть до полной остановки автомобиля.
• Запасная — она нужна тогда, когда основная система в устройстве автомобиля отказывает. Обычно её делают полностью автономной.
• Стояночная — это ручной тормоз, который удерживает машину на одном месте, пока вас нет.

В современных тормозных системах используется множество дополнительных устройств, которые обеспечивают лучшую работу тормозов. Особое значение имеют разнообразные усилители и антиблокировочная системы. Эти элементы позволяют не только в несколько раз поднять эффективность системы, но и увеличить её комфортность для водителя.

Трансмиссия

Это устройство передаёт крутящий момент с вала на колёса. Конструкция состоит из следующих элементов:

• сцепления,
• шарниров,
• коробки передач,
• ведущего моста.

За счёт сцепления конструкторы в автомобиле устанавливают связь валов двигателя и коробки передач. В свою очередь КПП сильно снижает нагрузку на двигатель, увеличивая его ресурс и обеспечивая наиболее рациональный расход топлива.

Стоит признать, что за последние годы было придумано множество вариантов устройства коробки передач. Первой была МКПП. Она была изобретена вначале двадцатого века. Первая машина, на которой её установили, была всё та же легендарная модель американской компании «Форд» — Т.

С тех пор прошло около 40 лет, и в 50-х годах изобретают автоматическую коробку передач. Теперь не водитель решает, когда включить новую передачу, а гидравлическая система. Плюс такого устройства заключается в его простоте, а также плавности переключения.

Наконец, третьим витком эволюции устройства КПП становится робот. Данная коробка сочетает в себе все достоинства механики и автомата. Всё дело в том, что передачи переключает умная программа. Она до точности в несколько десятых миллисекунды определят нужно время и осуществляет переход. Как результат водитель получает огромную экономию топлива.

Важно! Также есть вариатор, но он редко где используется.

Двигатель

Пожалуй, это самая важная часть автомобиля — его сердце. От мощности данного устройства зависят в наибольшей степени скорость и динамика машины. Суть принципа работы этой детали крайне проста. Двигатель превращает тепловую энергию в электрическую за счёт сгорания топлива.

Электрооборудование и системы управления

Дело в том, что с каждым годом эти комплексы устройств автомобиля становятся всё больше связаны друг с другом. Умные системы управляют напряжением в проводке, работой аккумулятора и потреблением электроэнергии. Подобный подход превращает машины в думающие устройства, которые решают где водителю лучше всего парковаться и следят за едущими вблизи автомобилями.

Итоги

Устройство автомобиля — это сложная система, на изучение которой уходят годы. Тем не менее общую схема и предназначение всех узлов может изучить и понять даже новичок. Эти знания могут помочь как в дороге, так и в обслуживании авто.
