Проекты чертежи автомобилей амфибия. Амфибии-самоделки: сделано в ссср. а - сухопутный вариант; б - водный вариант

Говоря о чем-то «лучший в мире», мы берем на себя большой риск, ведь наше мнение является субъективным. С определением лучших вещей на планете нужно быть аккуратнее, особенно, если речь идет о чем-то священном, например, об автомобилях в кузове универсал. Однако, сегодня я возьму на себя риск и покажу вам самый лучший в мире универсал, который, кстати говоря, был изобретен в СССР.

Игорь Рикман известен благодаря тому, что он изобрел две модели своего собственного автомобиля Ихтиандр. Почему же я выбрал именно их? Потому что они сочетают в себе все необходимые черты отличного универсала: двигатель сзади, возможность передвижения по воде, правильное использования пространства в салоне и странный внешний вид.

Многого об Игоре сказать не получится, известно лишь то, что он жил в Москве, и, судя по всему, был автомобильным дизайнером со стажем. Его мастерства вполне хватило для того, чтобы воплотить свои мечты в жизнь.

Первый Ихтиандр был построен в 1979 году. Вместе со своей семьей из пяти человек он любил путешествовать, поэтому более чем за десять лет езды на этом автомобиле, Игорь проехал около 400.000км по земле и 1000км по воде. Благодаря Ихтиандру, его семья могла наконец-то повидать мир.

На земле Ихтиандр использовал установленный сзади четырехцилиндровый двигатель объемом 1.3 литра от ВАЗ Лада. Мне нравится, как Игорю удалось объединить автомобиль с лодкой, при этом сохранив довольно приятный дизайн.

В 1991 году пришло время усовершенствования, ведь десяти лет на первом Ихтиандре с лихвой хватило для нахождения достоинств и недостатков автомобиля. Ихтиандр-2 по-прежнему оснащался двигателем, установленным в задней части, однако Игорь внёс множество изменений.

Во-первых, был установлен двигатель от Нивы объемом 1.6 литра, а также множество деталей от ЛуАЗ 967М, включая полный привод. Кроме того, автомобиль оснащался гидравлической подвеской, которая позволяла регулировать высотку посадки в зависимости от поверхности.

Посмотрите на интересное решение для увеличения пространства в салоне. Игорь установил оригинальную крышу-гармошку, которая, раскрываясь до верха, позволяла человеку встать в автомобиле в полный рост. На новом автомобиле семья проехала значительно меньше - около 112.000км по земле и несколько сотен километров по воде.

К сожалению, мне не удалось найти больше информации об этом удивительном человеке. Только представьте, насколько сильно сверстники завидовали его детям. Мало кому удается прокатиться до Черного Моря с семьей, а затем прокатиться и по самому Черному Морю, благодаря возможностям универсала-амфибии. Если у вас есть какая-то интересная информация о семье Рикманов, прошу вас оставлять её в комментариях!

Многим любителям отдыха на воде хорошо знакомы затруднения, обычно возникающие при транспортировке судна к береговой линии и спуске его на воду, обеспечении охраняемой стоянкой в летнее время и при зимнем хранении. Кроме того большие, а часто и непреодолимые сложности представляет для водномоторников проблема переброски лодки из одного бассейна в другой через водоразделы при прохождении сложных маршрутов.

«Земноводное» транспортное средство туристская амфибия, приспособленная для движения по воде и по суше, позволяет оперативно решать целый ряд других далеко не мелких вопросов. Таких, как заправка топливом на бензоколонках, удаленных, как правило, от берега, или пополнение запасов продовольствия...

Однако тех, кто решится не разработку и постройку амфибии, ждет немало трудностей. Как любая универсальная конструкция, амфибия всегда получается сложнее по устройству , чем отдельные мотолодка и мотороллер, катер и автомобиль. Естественно, и некоторые эксплуатационные показатели будут ниже, чем у «чистых» плавсредств и «чистых» машин для сухопутных дорог.

Тем не менее, можно сказать, что интерес самодеятельных конструкторов к амфибийным машинам нисколько не ослабевает. Подчеркнем: промышленного производства «земноводных» транспортных средств для продажи населению до сих пор не было, поэтому все, о чем сообщалось ранее и сообщается на данной странице - самостоятельные разработки.

На сайте сайт можно найти описания различных амфибий - от довольно сложных, таких как , до сравнительно простых, таких, как .

См. также другие материалы по амфибиям: , и еще .

На этот раз мы представляем читателям еще два варианта, которые объединяет желание конструкторов использовать минимально возможную мощность и, следовательно, иметь минимальный расход горючего (около 4 л на 100 км пробега по суше) при вполне достаточных скоростях движения - до 20-30 км/ч на воде и до 40-50 км/ч на шоссе. Это именно мини-амфибии с длиной корпуса 3-3,3 м и одинаковой грузоподъемностью 240 кг.

Основные данные амфибий
	Ю. Золотухина	«Тира» О. Крачуна
Длина габаритная, м	3,00	3,30
Ширина габаритная, м	1,40	1,75
Длина корпуса, м	3,00	2,80
Ширина корпуса, м	1,40	1,25
Высота борта на миделе, м	0,6	0,52
Грузоподъемность, кг (чел.)	240 (3)	240 (3)
Скорость, км/час:
на воде	20	30
на суше	40	50
Масса амфибии, кг	200	180
Масса лодки, кг	75	-
Расход топлива (на суше, л/100 км)	4,0	-

При выборе формы корпуса оба конструктора пришли к идее использования трехкилевых обводов саней Фокса. При некотором увеличении сопротивления при движении по воде это упростило внутреннюю компоновку амфибии, а главное - позволило обеспечить необходимую остойчивость столь малой лодки.

В обоих случаях применен один и тот же двигатель мощностью всего 7,5 л. с. от мотороллера «Вятка-электрон» с часовым расходом топлива 3,2 кг.

Наконец, одинакова и примененная схема экипажа - трехколесная с одним управляемым колесом. Такая схема, наиболее приемлемая для столь малых амфибий, обладает рядом преимуществ перед четырехколесным вариантом: меньший вес, упрощение конструкции (единое рулевое управление на воде и суше, отсутствие дифференциала), уменьшение скручивающих усилий, воздействующих на корпус при движении по бездорожью. В то же время авторы каждый по-своему подошли к решению сложнейшего вопроса о выборе конструкции двигательно-движительного комплекса и узлов управления при ходе по суше.

Со стационарным двигателем и поворотно-откидной колонкой (ПОК) уже построена и проверена в эксплуатации. Амфибия с подвесным мотоблоком существует пока только в чертежах.

Итак, первой представляется уже испытанная в действии мини-амфибия Ю. Золотухина.

В «лодочном» варианте это - катер со стационарным двигателем, установленным в корме, и поворотно-откидная колонка с гребным винтом.

увеличить, 1473х2106, 230 КБ
1 - корпус; 2 - кокпит; 3 - сиденье водителя; 4 - боковое стекло; 5 - лобовое стекло;
6 - руль; 7 - платформа для установки двигателя; 8 - ниша для ПОК;
9 - съемный блок (лыжа-спонсон); 10 - тент.

В «сухопутном» варианте - это трицикл прямой схемы, т. е. спереди расположено одно (управляемое) колесо, сзади - два (ведущее - левое). По такой схеме устроен широко известный отечественный грузовой мотороллер «Муравей». Следует иметь в виду, что она имеет одну неприятную особенность - склонность к опрокидыванию при повороте с большой скоростью.

Корпус амфибии отличается от публиковавшихся ранее лодок с такими же обводами (более подробно с вопросами постройки близких по размерениям лодок с обводами Фокса можно ознакомиться ) лишь наличием съемных блоков (лыж-спонсонов) в кормовой части. Для движения по воде блоки устанавливаются в нижнее положение таким образом, чтобы поверхности скольжения боковых лыж простирались от форштевня до самого транца. При подготовке амфибии к движению по суше каждый блок отсоединяется, поворачивается на 180° в вертикальной плоскости и вновь закрепляется на своем месте по длине лодки, но в верхнем положении. Теперь блоки выполняют функции грязезащитных кожухов.

В кормовой части корпуса имеется платформа для установки двигателя. В транце сделана ниша для ПОК.

К кормовой поперечной переборке на шп. 5 крепятся кронштейны осей направляющего аппарата подвески колес - вильчатые рычаги. Упругие элементы - пружинно-гидравлические амортизаторы колес крепятся к пальцам, установленным консольно на боковых поверхностях в районе кормовой платформы. Поэтому необходимо боковые стенки этой конструкции сделать из фанеры толщиной не менее 8 мм, а все места крепления деталей подвески усилить накладками из такой же фанеры на клею с гвоздевой запрессовкой. Для рабочих поверхностей лыж используется фанера толщиной 5 мм, а для остальных частей обшивки - 3 мм. Форштевень и киль лучше всего выполнить ламинированными с сечением 30х80 мм. Бортовые стрингера должны иметь сечение не менее 10х15 мм, а скуловые, днищевые и палубные - 15х20 мм. Шпангоуты вырезаны из 8-миллиметровой фанеры. После сборки корпус оклеен стеклотканью на эпоксидном связующем.

Применен двигатель «Вятка-электрон» - одноцилиндровый, двухтактный, воздушного охлаждения, имеющий рабочий объем 150 см³. Отметим, что он уже давно снят с производства. Использовав силовой агрегат большей мощности (14,5 л. с. вместо 7,51 и редуктор от грузового мотороллера «Муравей» (либо «Тулица»), строитель амфибии сможет добиться значительно более высоких динамических и комфортных параметров (привод на оба задних колеса, наличие заднего хода) при лишь незначительном ухудшении экономических показателей.

Двигатель закреплен в корпусе лодки при помощи шатуна от «Д20» с вкладышем, имеющим внутренний диаметр, равный фланцу двигателя.

Крутящий момент двигателя передается при помощи роликовых цепей либо на левое ведущее колесо (цепью от мотороллера), либо на ведущий вал ПОК (цепью от велосипеда). Передаточное отношение от двигателя к ведущему колесу увеличено в два раза, по сравнению со штатным на мотороллере. Это позволило получить вдвое большую тягу, что совершенно необходимо, чтобы амфибия могла въезжать на берег и двигаться по мягкому прибрежному грунту.

1 - корпус лодки; 2 - кронштейн; 3 - вилка; 4 - колесо; 5 - амортизатор с пружиной;
6 - двигатель; 7 - опоры ПОК; 8 - ПОК; 9 - цепной привод ПОК; 10 - ведущее колесо;
11 - рычаг подвески и цепной привод колеса.

В конструкции ходовой части широко использованы детали и узлы мотороллеров. Это колеса с тормозами, передняя вилка с рулем и тросами управления в сборе, рычаг с цепной передачей и кожухом, пружины подвески и амортизаторы. При изготовлении заднего правого (неведущего) узла применяются детали вилок от мотороллеров.

1 - передняя вилка; 2 - форштевень корпуса;
3 - соединительная муфта; 4 - втулка; 5 - руль.

Самостоятельно изготовить такой сложный механизм, как поворотно-откидная колонка, удалось благодаря использованию отслуживших свой срок деталей тракторного двигателя «Д20». Это три старых поршня (один из них разрезается по вертикальной плоскости, перпендикулярной оси поршневого пальца), два поршневых пальца и два сегмента, вырезанных из гильзы цилиндра.

с использованием деталей тракторного дизеля «Д-20»

1 - корпус верхнего редуктора (поршень Ø115 мм); 2 - ось (поршневой палец Ø35 мм);
3 - коническая передача; 4 - вал составной; 5 - проставка; 6 - фланец;
7 - звездочка малая (от заднего колеса велосипеда); 8 - подшипник качения;
9, 10 - подшипник скольжения; 11 - муфта соединительная; 12 - сегмент; 13 - штифт цилиндрический; 14 - редуктор ПЛМ «Ветерок-8»; 15 - проставка дейдвуда ПЛМ «Ветерок-8»;
16 - шпангоут; 17 - кронштейн.

В «верхнем» поршне собирается редуктор, состоящий из пары конических колес. При помощи кронштейнов, представляющих собой половинки поршней с поршневыми пальцами, ПОК крепится к корпусу амфибии и имеет возможность поворачиваться в вертикальной плоскости на 180° - «отбрасываться».

В горизонтальной плоскости поворотно-откидная колонка вращается на 60° (по 30° на сторону от ДП) за счет поворота «нижнего» поршня относительно «верхнего». На «нижнем» поршне закреплен рычаг-водило, соединенный с тросами рулевого управления.

Соединительным и направляющим звеном служат два сегмента. Верхние части этих сегментов соединяются болтами с головкой «верхнего» поршня, а нижние - несут направляющие цилиндрические штифты, которые скользят по маслосъемной канавке, находящейся на юбке «нижнего» поршня.

Применены без переделок проставка дейдвуда и редуктор в сборе от .

Перевод амфибии из «сухопутного» состояния в «водное» (или наоборот) занимает не более 15 минут и выполняется в такой последовательности:

• снять (или установить) руль и переднюю вилку с управляемым передним колесом;
• снять (или установить) мотороллерную цепь привода ведущего левого заднего колеса;
• установить (или снять) велосипедную цепь привода ПОК;
• поднять (или опустить) задние колеса;
• смонтировать в соответствующем положении съемные блоки (лыжи-спонсоны);
• опустить (или откинуть вверх) поворотно-откидную колонку.

Амфибия зарегистрирована в ГАИ как грузовой мотороллер.

Вторая амфибия, сконструированная О. Крачуном и уже получившая название «Тира» - по древнегреческому названию города Белгород-Днестровский, в «сухопутном» варианте представляет собой трицикл «обратной» схемы: два колеса спереди и одно сзади, причем ведущим и управляемым колесом является заднее.

Эскиз амфибии «Тира»: а - сухопутный вариант; б - водный вариант

увеличить, 1683х1098, 219 КБ
1 - «подвесной мотоблок»; 2 - корпус: 3 - передняя подвеска; 4 - тент;
5 - механизм подъема и опускания передних колес; 6 - заднее ведущее колесо;
7 - гребной винт; 8 - несущий элемент (труба).

К недостаткам такой схемы следует отнести то, что при малых углах поворота управляемого колеса у водителя нет ощущения изменения траектории движения, водитель неизбежно продолжает увеличивать поворот колеса и вдруг корма резко уходит в сторону (так как корма находится за спиной водителя, движение ее трудно контролировать). При многорядном движении это может вызвать аварийную ситуацию.

Передние колеса с тормозами, амортизаторы с пружинами и направляющие элементы используются от передних вилок мотороллеров с доработкой верхнего узла крепления к балке (трубе). Подъем передних колес в верхнее положение для движения по воде производится червячным механизмом.

Основным достоинством амфибии «Тира» является сконструированный О. Крачуном оригинальный компактный «подвесной мотоблок», обеспечивающий высокие маневренные качества и, кстати сказать, дающий возможность его быстрого демонтажа для использования на других транспортных средствах (или в стационарных установках).

а - сухопутный вариант; б - водный вариант

увеличить, 1118х1546, 207 КБ
1 - двигатель; 2 - бензобак; 3 - ведущая звездочка (z=17, t=12 мм);
4 - цепь роликовая ПР-11-12,7 (t=12,7 мм); 5 - пластина крепления двигателя к ноге;
6 - обойма неповоротная; 7 - амортизатор пружино-гидравлический; 8 - нога поворотная;
9 - колесо 100х430 (от мотороллера); 10 - кронштейн; 11 - рычаг подвески;
12 - румпель с органами управления; 13 - капот; 14 - кикстартер; 15 - гребной винт;
16 - обтекатель; 17 - крышка передняя; 18 - подшипник качения; 19 - кольцо уплотнительное;
20 - манжета уплотнительная; 21 - крышка задняя; 22 - шайба защитная; 23 - шпонка;
24 - вал-звездочка (z=17, t=12,7 мм); 25 - шарик Ø5.

В «подвесном мотоблоке», как назвал его автор, объединены двигатель (тот же «Вятка-электрон») со встроенным бензобаком, движитель, приводы и элементы подвески (направляющие, упругие и гасящие - направляющие элементы подвески - система, обеспечивающая перемещение колеса по определенной траектории (в данном случае - рычаги). Упругие элементы - устройства, смягчающие ударные нагрузки при движении экипажа (в данном случае - пружины). Гасящие элементы - устройства для быстрого гашения колебаний (в данном случае - гидравлические амортизаторы).

При движении по суше на выходном валу мотоблока монтируется ведущее колесо (от мотороллера). Для перехода на движение по воде колесо снимается, а на его место на тот же выходной вал надевается гребной винт.

За румпель мотоблок поворачивается на 180° вправо и влево от ДП, что позволяет разворачиваться на месте и двигаться задним ходом, как на суше, так и на воде. Передача крутящего момента от двигателя к выходному (гребному) валу осуществляется роликовой цепью (шаг 12,7 мм), проходящей по двум полым стойкам колонки. Смазка цепи и подшипников - консистентная. Натяжение цепи производится перемещением плиты с двигателем вверх.

Говоря о «подвесном мотоблоке» стоит отметить, что его несомненные достоинства оборачиваются и очевидными недостатками. Дело в том, что при подобной выносной конструкции мотоблока резко возрастают так называемые «неподрессоренные массы» (к «неподрессоренным массам» на автомобилях и мотоциклах относят 100% массы колеса с тормозом и 50% массы направляющего, упругого и гасящего элементов и привода ведущего колеса. В амфибии «Тира» к этому добавляется еще и 100% массы самого двигателя и масса топлива). Это приводит к необходимости применения более энергоемкой и тяжелой подвески, усиленных кронштейнов, препятствует использованию более мощного двигателя.

Катер на воздушной подушке

В предлагаемой конструкции самодельного шестиколесного вездехода амфибии - компоновка пневмохода достаточно отработана и рассчитана на максимальное использование стандартных узлов. Машина имеет привлекательный внешний вид, ее оборудование максимально учитывает требования ГАИ, предъявляемые к транспортным средствам. Правда, на такие вездеходы не распространяются требования ГАИ, предъявляемые к самодельным автомобилям, поэтому их не регистрируют. Однако эксплуатировать их разрешают, установив для выезда подобных машин из города определенные маршруты и время.

Рис.1. Внешний вид шестиколесного вездехода амфибиии сделанного своими руками.

Основой вездехода является открытый сверху кузов коробчатой формы. Вертикальные его борта из фанеры толщиной 7 мм, по верхней кромке бортов прикреплены крылья, образующие единую плоскость, впереди сделан небольшой скос. В плане корпус прямоугольной формы с несколько зауженной передней частью. Кузов разделен вертикальными поперечными перегородками; впереди багажник, далее в расширяющейся части кабина с рулевым колесом и сиденьем водителя, позади него по бортам два ящика, служащие сиденьями для пассажиров.

Рис.2. Трехосный вездеход на пневматиках низкого давления конструкции Г. Видякина:

1 - опора переднего моста, 2 - бампер, 3 - рулевое устройство, 4 - балансир задних колес, 5 - цепная передача к заднему колесу, 6 - топливный бак, 7 - подножка, 8 - диск колеса. 9 -ступица колеса, 10 - передний мост, 11 - камера, 12 - вентиль, 13 - отъемный обод, 14 - вал колеса заднего моста.

Следующий отсек - трансмиссионное отделение. Кстати, трансмиссия накрыта горизонтальной крышкой, находящейся на одном уровне с сиденьями пассажиров.

Рис.3. Корпус вездехода:

1 - багажник, 2 - ветровое стекло, 3 - сиденье водителя, 4 - ящик, 5 - место для пассажиров и багажа, 6 - окно, затянутое прорезиненной тканью, 7 - кожух двигателя, 8 - грязевые щитки, 9 - борт, 10 - бортовые лонжероны силовой рамы двигателя и трансмиссии, 11 ниша балансиров задних колес, 12 - ниша переднего моста.

И последний отсек - силовой, закрытый горизонтальной крышкой, несколько приподнятой над сиденьями, в котором смонтирован двигатель. На крышке имеется дополнительный коробчатый кожух под двигатель. Крышки ящиков, трансмиссии и капот двигателя откидываются на петлях, что обеспечивает удобный доступ к агрегатам.

Рис. 4. Рама под двигатель и трансмиссию:

1 - средние лонжероны (уголок 40 х 40 мм), 2 - поперечины (квадратная труба 40 х 40 мм), 3 - бортовые лонжероны (уголок 40 х 40 мм), 4 - поперечина (уголок 30 х30 мм), 5 - кронштейн опоры балансира (уголок 40 х40 мм).

Крылья, перегородки, крышки - фанерные, соединенные с корпусом дюралюминиевыми уголками, пол - из дюралюминиевого листа, снизу для жесткости приклепаны дюралюминиевые уголки. В передней части кузова под перегородкой багажника сделана небольшая поперечная ниша под передний мост. В задней части кузова под ящиками-сиденьями и дальше до отсека двигателя, по обоим бортам,- продольные ниши под балансиры задних колес. Кстати, задние колеса максимально приближены друг к другу, передние отнесены несколько вперед - от этого расстояния зависит радиус поворота вездехода.

Над крыльями в передней части кузова наклонно установлено лобовое и два боковых стекла. Под крыльями между задними колесами с двух сторон смонтированы бензобаки, сечение которых имеет форму сужающейся книзу трапеции. Над всеми колесами в горизонтальных частях крыльев сделаны прямоугольные вырезы, закрытые прорезиненной тканью: при наездах на препятствие это дает возможность колесам подниматься выше уровня крыльев и не тормозиться об них.

Двигатель и агрегаты трансмиссии монтируются на раме, представляющей собой единое целое с кузовом. Она состоит из четырех лонжеронов из стальных уголков 40X40 мм и поперечин из стальных труб квадратного сечения. Снаружи по бортам имеются небольшие кронштейны из уголка 40 х 40 мм для крепления опор балансиров задних колес. Везде, где возможно, полки уголков продольных лонжеронов подрезаны для уменьшения массы и в них насверлены отверстия.

Рис.5. Расположение двигателя и трансмиссии:

1 - упругая муфта, 2 - средний лонжерон, 3 - поперечина, 4 - бортовой лонжерон, 5 - перегородка, 6 - тяга блокировки дифференциала, 7 - тяга включения реверс-редуктора, 8 - реверс-редуктор, 9 - угловой редуктор, 10 - перегородка, 11 - промежуточный вал, 12 - поперечина для крепления опоры звездочки промежуточного вала, 13 - Тяга переключателя передач, 14 - воздухофильтр, 15 - задний борт, 16 - генератор, 17 - двигатель, 18 - левый борт, 19 - глушитель, 20 - стартер, 21 - аккумулятор, 22 - цепная передача к задним колесам, 23 - опора балансира задних колес, 24 - цапфы балансира задних колес, 25 - тормозной барабан, 26 - цепная передача, 27 - узел блокировки дифференциала.

Двигатель от мотоколяски СЗД смонтирован в задней части кузова на промежуточных опорах, которые, в свою очередь, через четыре демпфирующие резиновые прокладки от двигателя «Москвича» закреплены на лонжеронах. На промежуточных опорах устанавливается также поперечина с промежуточной звездочкой, соединенной вертикальной цепной передачей с выходной звездочкой двигателя. Вал промежуточной звездочки через промежуточный валик с упругими муфтами (упругий элемент представляет собой диск из плоского приводного ремня толщиной 10 мм) соединен с угловым коническим редуктором, смонтированным на поперечине. На выходном валу редуктора установлена звездочка, соединенная цепной передачей с входным валом главной передачи (от мотоколяски), закрепленной на двух поперечинах.

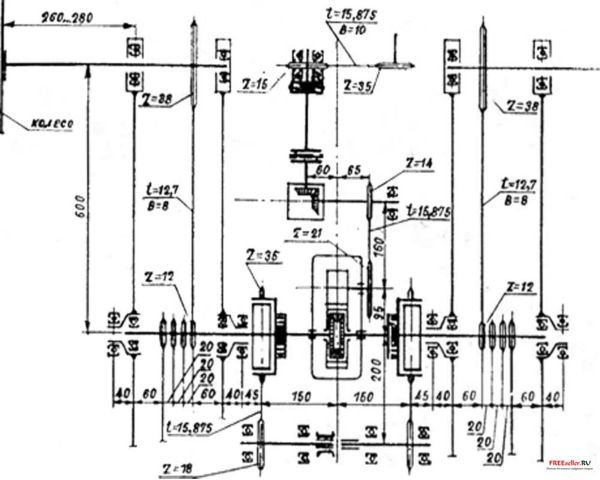

Рис.6. Кинематическая схема вездехода. Латинскими буквами обозначено:

z - число зубьев звездочек, t - шаг втулочно-роликовых цепей, b - ширина втулочно-роликовых цепей.

Выходные валы главной передачи через упругие муфты (из того же приводного ремня) соединены с промежуточными валами со звездочками, передающими через цепную передачу вращение на колеса. Выходные валы главной передачи, промежуточные валы и цапфы балансиров расположены соосно, как это показано на рисунке 3. Из него же видно, что цапфы фиксируются в опорах на подшипниках, в цапфы же запрессованы подшипники промежуточных валов. Внутренняя цапфа пустотелая, через нее проходит промежуточный вал. На внутренних концах промежуточных валов смонтированы тормозные барабаны от колес мотороллера «Тулица», на которых установлены зубчатые венцы; через цепные передачи они соединены с валиками механизма блокировки дифференциала. Последний представляет собой скользящую шлицевую втулку, соединяющую валики.
Оси всех механизмов трансмиссии расположены практически в одной плоскости. Натяжение цепных передач: трансмиссии - с помощью прокладок, передач к колесам - нажимными винтами.

Все подшипниковые узлы предохраняются от грязи уплотнителями от автомобиля «Волга» или имеют защитные шайбы.

Передний мост вездехода - из стальной трубы 0 60X3 мм, усиленной в средней части приваренной накладкой из такой же трубы. По оси симметрии моста перпендикулярно ему вварена горизонтальная ось, концы которой закреплены в подшипниковых опорах, установленных в нише передней части кузова. К сплющенным концам труб приварены стойки со шкворнями и поворотными цапфами от автомобиля «Волга». Резиновые буферы, установленные по краям ниши, ограничивают качание моста в вертикальной плоскости.

Рис.7. Передний мост вездехода амфибия сделанного своими руками.

Рулевое управление , как того требуют правила ГАИ, заводского изготовления, от мотоколяски. Картер с рейкой установлен под полом кузова на кронштейне, вал рулевого колеса соединен с валом-шестерней через карданный шарнир, второй (верхней) опорой вала руля служит шарикоподшипник, закрепленный на кронштейне. Поскольку руль расположен в плоскости симметрии кузова, шарниры рулевых тяг на рейке смещены в одну сторону и тяги значительно отличаются по длине, это ведет к тому, что качание поперечины сопровождается заметной поводкой ближнего колеса.

Рис. 8. Рулевое устройство и опора переднего моста:

1 - опора переднего моста, 2 - шарнир рулевой тяги, 3 - реечное рулевое устройство, 4 - пол кузова. 5 - шарнир, 6 - рулевая колонка, 7 - рулевая тяга.

Балансиры задних колес представляют собой симметричные рамы, сваренные из двух прямоугольных труб 40Х 20 мм, соединенных поперечинами из тех же труб. Центральная опора балансира поворачивается в цапфах - втулках, приваренных к закрепленным на раме пластинам. Опоры валов колес на концах балансиров - аналогичной конструкции. Рама балансира несколько изогнута, сверху располагаются цапфы балансира, а опоры валов колес снизу, поэтому оси колес оказываются ниже шарниров балансиров на 180 мм. Жесткость балансиров невелика, под нагрузкой они несколько деформируются, так же, как и рама двигателя и трансмиссии, однако наличие упругих муфт и возможность перекоса цепных передач компенсируют этот недостаток.

Рис. 4. Устройство трансмиссии:

1 - цепная передача, 2 - рама балансира, 3 - цапфа, 4 - опора балансира, 5 - кронштейн, 6 - борт, 7 - главная передача, 8 - упругая муфта, 9 - тормозной барабан, 10 - зубчатый венец цепной передачи блокировки дифференциала, 11 - рычаг тормоза, 12 - промежуточный вал, 13 - вал колеса.

Колеса вездехода изготовлены из камеры широкопрофильной шины 1120 х 450 х380. Трубчатые обода, центральный диск и ложементы для опоры кащеры изготовлены из алюминиевого сплава. Ложементы соединены с ободами сваркой, с диском - с помощью уголков на заклепках. Ложементы разрезные, так что наружный обод оказался отъемным, к диску он крепится на болтах. Диск в центральной части усилен приклепанной накладкой, к ступице крепится болтами. Вентили перенесены на боковую поверхность, что позволяет камерам проворачиваться на ободах. Ведущие и управляемые колеса - взаимозаменяемые.
В конструкции вездехода применено несколько узлов, которые можно отнести к подвернувшимся под руку. Один из них - угловой редуктор. От него можно отказаться, если поместить двигатель в продольном направлении. При сборке трансмиссии и установке двигателя все детали крепления были изготовлены и подогнаны по месту. При этом применялись всевозможные меры для уменьшения габаритов и массы стандартных узлов; например, подрезаны выступы крепления главной передачи, мотоколяски, изготовлен малогабаритный глушитель для двигателя.

Системы управления.
Управление вездеходом и система сигнализации полностью копируют автомобильные. Приводы управления: дроссельной заслонкой - тросовое, сцеплением и тормозами - гидравлическое, переключение передач, включение заднего хода - тягами и рукоятками, расположенными на борту вездехода справа от водителя; там же смонтирована и рукоятка управления блокировкой дифференциала (через тяги). Все гидроцилиндры - от тормозов передних колес мотоколяски.

Система электропитания несколько отличается от принятой на мотоколяске: по оси коленвала и вентилятора двигателя установлен на четырех ножках автомобильный генератор переменного тока, соединенный с коленвалом упругой муфтой.

Для обогрева ветрового стекла теплый воздух подается от цилиндра двигателя через воздухозаборник и гофрированный рукав двумя автомобильными вентиляторами - на входе и выходе.

Г. Видякин, Архангельская обл.
