Как называется жидкость для заправки кондиционера. Полная инструкция по заправке домашних кондиционеров. Шаг #1: подключение к штуцеру стороны низкого давления

При покупке новой машины автолюбители все чаще интересуются, есть ли в перечне опций кондиционер. Это легко объяснить.

Столь простая система способна сделать поездки максимально комфортными в любую, даже самую знойную погоду. Но есть один минус – время от времени возможны утечки фреона и может понадобиться заправка автокондиционера.

Можно ли сделать эту работу своими руками? Давайте разберемся.

Назначение и преимущество

Автокондиционер – незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку.

Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.

В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:

  • снижает температуру воздуха до необходимой автолюбителю температуры;
  • эффективно борется с «потливостью» стекол (это может пригодиться зимой);
  • поддерживает уровень влажности на оптимальном уровне;
  • надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
  • является весьма мощным фильтром для воздуха внутри салона;
  • вам не нужно открывать окна – система охлаждения и очистки все сделает сама.

Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

Принцип работы автокондиционера

Автокондиционер состоит из нескольких элементов :

  • Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
  • Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
  • Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
  • Ресивера-осушителя, через который производится очистка и осушение хладагента;
  • Трубопроводов;
  • Расширительного клапана;
  • Охладительного вентилятора;
  • Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

Главные причины для заправки

Многие автолюбители не знают, когда заправлять автокондиционер и вспоминают об этом уже при отказе устройства. Но здесь важно учитывать несколько вариантов.

Естественная утечка.

Фреон находится в замкнутом контуре, но даже это не спасает его от небольшой утечки. Считается, что в течение года из системы уходит до 10-15% хладагента.

Следовательно, большинство современных авто требуют заправки уже через три года, а старые модели и того раньше – через 1-2 года.

Неисправность системы.

Если утечка хладагента превышает показатель в 15-20% в год, то можно смело утверждать о неисправности системы.

Причины могут быть следующие :

  • нарушение герметичности в системах трубопровода из-за повышенной вибрации (к примеру, снижение эффективности прокладок);
  • наличие механических повреждений (дыр, трещин) на трубках или основных узлах системы;
  • появление коррозии непосредственно в самом конденсаторе (это явление встречается весьма часто).

Методы поиска утечки

Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.

Рассмотрим наиболее популярные из них.

Применение течеискателя.

Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.

Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Устранение утечки

Если повреждение существенное или вышел из строя целый узел системы, то для ремонта лучше обратиться к профессионалам.

Но чаще всего повреждения в кондиционере незначительные. Следовательно, выполнить восстановительные работы можно и самому.

Здесь есть два варианта.

С помощью специальной латки.

Здесь последовательность следующая :

  • подготовьте небольшую металлическую трубку, которая подходит по диаметру;
  • заведите на нее небольшие хомуты, зачистите наждачной бумагой и обезжирьте с помощью спиртового раствора;
  • соедините две половины муфты с помощью обычной изоленты;
  • нанесите клей на подготовленную муфту, поставьте деталь на место и стяните ее с помощью хомутов.

Как вариант.

С помощью герметика.

Сегодня продаются специальные средства, которые эффективно затягивают небольшие повреждения. Все, что необходимо – закачать их в систему вместе с фреоном.

Через 20-30 минут существующие щели исчезнут, и проблема с утечкой фреона из автокондиционера будет устранена.

Подготовительные работы

Перед тем, как заправлять свой автокондиционер, вы должны четко определиться с необходимым типом и объемом хладагента. Здесь все просто.

Если ваш автомобиль был выпущен до 1992 года, то стоит использовать тип фреона R-12.

Начиная с 1993 года, производители автомобилей закачивают фреон R-134a. Причина – банальный запрет на применение R-12.

Сложности могут возникнуть лишь у владельцев авто 92-93-х годов выпуска, ведь в переходной период не все производители сразу перешли на R-134a.

Чтобы узнать более точную информацию, внимательно изучите наклейку на внутренней стороне капота (там обычно указываются эти данные).

Второй вариант – можно распознать тип фреона по штуцеру. В новых моделях автокондиционеров, которые работают на R-134a, штуцер имеет большую высоту и диаметр.

Что касается норм заправки хладагента, то они указываются на табличке, о которой мы говорили выше.

Кроме этого, эту информацию можно узнать у специалиста или в инструкции по эксплуатации.

В среднем норма для отечественных авто составляет около 500-1000 грамм.

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

  • 1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

  • 2. Прикручивайте переходное устройство и подключайте к нему шланг.

  • 3. Второй край шланга коммутируйте с метрологической станцией.

  • 4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

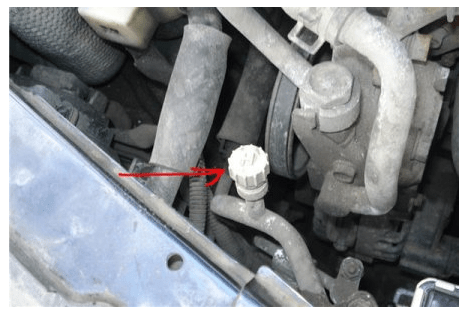

  • 5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

  • 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.

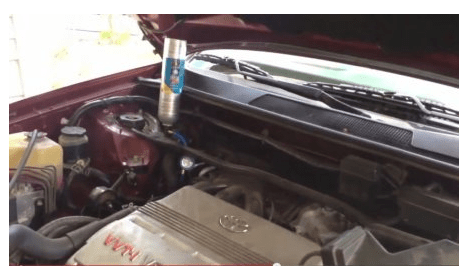

  • 7. Надевайте сверху шланг.

  • 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
  • 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

  • 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
  • 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

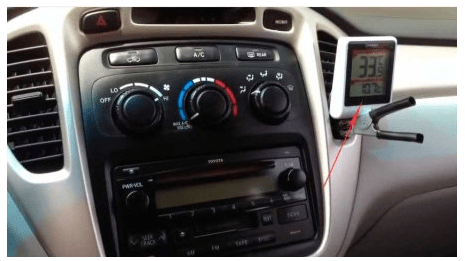

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

  • 12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Окончательная проверка и диагностика неисправностей автокондиционера

Теперь остается включить автокондиционер и проверить его работу. Здесь обращайте внимание на следующие моменты:

  • убедитесь, что уже через несколько секунд после включения кондиционера в салон начинает поступать холодный воздух;
  • осмотрите всю систему на факт течей фреона;
  • при подозрении на наличие утечки можно произвести повторную проверку (технологию мы рассматривали выше);
  • прислушайтесь к работе компрессора, если имеют место посторонние шумы, то это может говорить об износе деталей или внутреннем повреждением узла. Часто причиной шума является неисправный подшипник, как следствие это может привести к выходу из строя к компрессора;
  • из системы должен идти чистый воздух, без лишнего запаха. В противном случае замените салонный фильтр.

Вывод

Вы должны четко понимать, что диагностика, заправка, ремонт и обслуживание автокондиционера – весьма сложное и ответственное мероприятие.

Но при наличии под рукой всех необходимых инструментов и четком следовании рекомендаций в статье, вы справитесь с работой на «отлично».

Рано или поздно, но даже самый качественный и надежный кондиционер будет терять свою мощность. Это выражается в более длительном от первоначального времени изменении микроклимата помещения.

Это случается от нескольких причин.

  • Первая причина в загрязнении испарителя и других «внутренностей» внутреннего блока сплит-системы.
  • Вторая, и наиболее вероятная причина явления потери холодопроизводительности является уменьшение количества фреона, вследствие его вытекания через соединительную арматуру.

Если климатическая техника регулярно проходит , то остается только одна причина, утечка фреона. Вопреки всеобщему заблуждению, что закачать газ довольно сложно, а своим силами и в домашних условиях практически невозможно, в этой статье будет рассказано, что нужно делать, чтобы заправить кондиционер своими руками и сэкономить внушительную сумму на вызове специалиста сервисной службы.

Заправка или дозаправка?

Чаще всего бытовая сплит-система требует не полной заправки, а лишь частичной по некоторым причинам. Так случилось, что кондиционер побывал в ремонте. В таком случае ему точно дозаправка не повредит. Или вместо указанных 19 С устройство выдает 21 С, как не старается, тогда скорее всего ему также нужна дозаправка. Вообще, любое климатическое оборудование в течение года теряет до 8% хладагента, поэтому раз в 2 года практически любую сплит-систему нужно дозаправлять.

http://www.youtube.com/watch?v=875zzHywW-M Но для этого нужно узнать, сколько фреона в кондиционере, чтобы заправить точное количество, так как недостаточное количество фреона не даст нужного результата, а избыточное может привести к выходу из строя компрессора. Существует два варианта дозаправки климатических систем

  • По давлению . Для того, чтобы узнать нужное количество хладагента, самый простой вариант прочесть это в документах к устройству. Подключив к кондиционеру коллектор, будет видно в системе. Зная точное давление, которое должно быть в кондиционере, несложно высчитать сколько фреона нужно дозаправить.
  • По массе . Этот метод хорош для полной заправки устройства, так как перед его использованием нужно выкачать весь фреон из сплит-системы и заново заполнить весь объем фреоновой системы. Для этого нужно воспользоваться специальными весами и зная, сколько газа в баллоне заправить нужное количество.

Есть еще и третий вариант заправки кондиционеров фреоном, но он в основном применяется после ремонта или когда в систему попал воздух. Называется он заправкой по мерному стеклу. Если в смотровом окошке фреонового блока есть пузырьки воздуха, то заправляется система фреоном до тех пор, пока они не выдавятся из трубопровода. После чего газ стравливается до нормы заправки кондиционера и получения нужного давления в системе.

Подготовка устройства к процессу заправки либо дозаправки

Прежде всего, стоит понимать, что процесс подготовки и заправки кондиционера потребует от вас наличия специализированных инструментов, и соответственно фреона, поэтому стоит задуматься, где их взять. В некоторых городах инструменты можно взять напрокат прямо в сервисном центре. Заплатить за их использование все равно будет дешевле, чем оплатить услуги профессионалов сервисного центра.

На этом процесс подготовки к заправке можно считать законченным.

Важно! После опрессовки и вакуумирования системы ни в коем случае не отключайте коллектор от кондиционера.

Пошаговая инструкция: как заправить кондиционер

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.
Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

  1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
  2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

  1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
  2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
  3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
  4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Для исправной работы кондиционера на протяжении длительного времени важно его правильное обслуживание. В него обязательно входит заправка сплит-системы фреоном. Если это делать регулярно, то работа агрегата будет качественной и стабильной. Стоит заметить, что заправка необходима как при поломке кондиционера, так и после его установки на новое место. Процедуру заправки можно доверить мастерам или провести самостоятельно.

Признаки недостатка хладагента

Если кондиционер служит довольно длительное время, возникает вопрос о необходимости его заправки фреоном. Особенно он становится актуальным при неэффективной работе агрегата. Как только замечена потеря мощности или недостаточное охлаждение кондиционером воздуха в комнате, стоит проверить, нужна ли устройству дозаправка. На недостаточное количество газа в сплит-системе может указывать целый ряд признаков.

  • Самый основной – вентилятор гонит в помещение теплый воздух вместо холодного.
  • Лед на сервисном порте, который находится на внешнем блоке устройства. Обмерзание внутреннего модуля.
  • Безостановочная работа компрессора.
  • Частое отключение кондиционера и выдача ошибки на экране дисплея.
  • На трубках в местах утечки начинает проступать масло.
  • После включения агрегат долго шумит перед тем, как начать процесс охлаждения.

Также стоит учитывать, что с течением времени газ сжимается и может просачиваться сквозь мелкие щели в приборе. При снижении мощности следует проверить агрегат на загрязнения внутренней части кондиционера. В таком случае достаточно произвести его очистку, и эффективность работы станет прежней.

Фреон представляет собой основной хладагент в современных кондиционерах. Этот газ необходим, чтобы компрессоры кондиционера работали исправно. Именно за счет фреона в конструкции держится необходимая температура, а детали устройства не обмораживаются.

Стоит подчеркнуть, что новый компрессор стоит довольно дорого, поэтому выгоднее проводить дозаправку вовремя. Однако не всегда возможно дозаправить устройство фреоном, порой требуется полностью удалить газ из контура и заполнить его заново.

Как часто нужно осуществлять дозаправку?

Как правило, сплит-система дозаправляется регулярно раз в год. Данный промежуток времени был установлен производителями оборудования в ходе проведенных испытаний. В документации к устройствам указано, что ежегодно потеря фреона из-за утечек может составлять 6-8%. Если кондиционер установлен правильно, то порой он может работать без дозаправки на протяжении 3 лет. Надежные соединения не позволяют газу утечь быстро и в больших объемах.

Конечно, бывают случаи, когда фреон необходимо дозаправить в оборудование ранее запланированного срока. К примеру, если есть причины, указывающие на значительную вытечку фреона. Чаще всего это бывает из-за повреждений устройства. В таком случае важно сперва провести ремонт кондиционера, а затем уже заполнить его газом.

Дозаправка может понадобиться и из-за неправильно монтажа охлаждающего устройства. Нередко поломки охлаждающих агрегатов возникают при транспортировке.

Порой причиной вытечки хладагента являются чрезмерно плотное примыкание трубок друг к другу. Важно обращать внимание на специфический запах газа вблизи кондиционера, медленное охлаждение и на изменения во внешнем блоке, так как все это свидетельствует о необходимости заправки фреоном.

Подготовительные работы

Непосредственно перед самостоятельной заправкой кондиционера фреоном необходимо провести ряд подготовительных работ. В первую очередь следует позаботиться о наличии некоторых инструментов и приборов.

  • Фреон в баллоне, подходящий под конкретную модель охлаждающей системы. В последнее время наибольшей популярностью пользуется R-410A.
  • Осушенный азот в баллоне.
  • Манометр.
  • Весы электрические или простые напольные.
  • Вакуумный насос, предназначенный для техники.
  • Трубки для коммуникации с резьбой для лучшего соединения.

Помимо всего вышеперечисленного, также понадобится провести некоторые мероприятия, после которых можно будет вручную заправить устройство хладагентом. Подготовка агрегата начинается с осушения его деталей . Это можно сделать в ходе продувки, для которой используется азот или фреон. Стоит подчеркнуть, что фреон стоит применять в таком случае, только если отсек с ним располагается в наружном блоке кондиционера.

Не менее важно провести проверку всех элементов сплит-системы на герметичность. Делается это при помощи создания высокого давления. Этот способ отлично подходит для определения, есть или нет утечка фреона. Последний подготовительный этап – это удаление воздуха из устройства с использованием вакуума.

Еще один момент, который не следует упускать при самостоятельной процедуре заправки фреона – техника безопасности. Конечно, фреон является веществом, который в целом безопасен для здоровья человека. Каких-то особых навыков или правил при работе с этим хладагентом нет. Однако лучше надевать на руки перчатки из ткани, чтобы не было обморожения. Нелишними будут и специальные очки, чтобы защитить глаза от попадания газа.

В ходе работ по заправке важно следить, чтобы охлаждающая система оставалась герметичной и не было утечек . Отличным решением станет проведение процедуры в хорошо проветриваемом помещении или на открытом воздухе. При попадании газа на кожу или слизистые их надо как можно быстрее промыть водой, а затем нанести вазелин.

В случае возникновения признаков отравления надо вывести человека на свежий воздух. Чтобы симптомы удушья прошли полностью, можно дать подышать ему кислородом на протяжении получаса.

Виды фреона

Стоит знать, что хладагент бывает нескольких видов. Перед выбором, каким воспользоваться, желательно знать, что они из себя представляют.

  • R-407C – это смесь из 3 видов фреона. Данный вид предназначен исключительно для заправки. В случае если система с ним разгерметизировалась, то ее придется сперва полностью очистить от газа, а затем заново заправить. Чаще всего его применяют для крупных сплит-систем промышленного назначения.
  • R-410A представляет собой современный хладагент. К его основным преимуществам можно отнести экологическую безопасность и повышение производительности охлаждающих систем. Данный вид газа можно использовать как для заправки, так и для дозаправки кондиционеров.
  • R-22 используется очень редко. Это обусловлено его разрушительным воздействием на атмосферу. Данный вид применялся еще для заправки самых первых кондиционеров. Еще не так давно он пользовался большой популярностью благодаря своей низкой стоимости. Однако по большинству свойств он проигрывает более новым и дорогостоящим хладагентам.

Способы заправки

Способов заправки сплит-системы довольно много. Каждая технология имеет свои плюсы и минусы. Нельзя сказать, что какая-то из них универсальная. При самостоятельной заправке устройств хладагентом нужно выбирать способ с учетом множества факторов и особенностей.

    Технология по давлению требует знать, какой объем вещества, содержащегося в системе, является допустимым. Данную информацию можно найти в документах, которые прилагаются к агрегату, или на официальном сайте производителя. Суть способа заключается в том, что баллон с газом присоединяют к коммуникационным трубкам посредством манометра. Газ подают очень небольшими порциями и постоянно сравнивают показания прибора с рекомендуемыми. Это делается пока числовые показатели полностью не совпадут. К минусам данной технологии стоит отнести наличие умения пользоваться приборами. Также следует учесть, что она затратна по времени.

    Технология по массе хладагента заключается в том, что необходимо постоянно контролировать массу баллона с фреоном. Для этого можно воспользоваться удобными весами. При перетекании газа в систему баллон становится легче. Отслеживая изменения его веса, можно знать, насколько заполнилось устройство. Считается одним из самых простых методов. Однако важно перед данным методом вакуум-насосом удалить остатки вещества из системы.

    Технология заправочного цилиндра подойдет в том случае, если точно известно количество вещества в устройстве. Недостающим объемом хладагента сперва заполняется цилиндр, а затем уже из него вещество попадает в устройство. Основной плюс данного метода – не нужно удалять из сплит-системы остатки газа.

    Технология по перегреву (переохлаждению) сводится к тому, что фиксируется разность температурных показателей. Следует учитывать, что данный метод является довольно сложным и затратным по времени.

  • Технология с использованием смотрового стекла. Суть метода состоит в том, что специальное стекло позволяет следить за состоянием жидкого вещества. Появление пузырьков в агрегате говорит о необходимости его заправки до тех пор, пока они не исчезнут. Важно, чтобы фреон двигался равномерным потоком. Чтобы избежать переизбытка, стоит дозаправлять небольшими порциями.

Кондиционер - это сложный агрегат, способный поддерживать комфортную температуру воздуха в помещении и салоне транспортного средства как летом, так и зимой. Одной из важнейших характеристик любой системы кондиционирования считается ее холодопроизводительность. При этом у каждого агрегата данный параметр может внезапно ухудшиться. Но если профилактическое обслуживание кондиционера осуществляется регулярно, то потеря его холодопроизводительности возможна только ввиду утечки рабочего тела (хладагента). Из-за этого многих пользователей интересует вопрос - как часто нужно заправлять кондиционер.

Рабочее тело

Рабочее тело (холодильный агент, хладон) - это «кровь» любой системы кондиционирования, благодаря специфическим особенностям и термодинамическим характеристикам которой и возможен теплообмен . Его в кондиционерах чаще всего обеспечивают фреоны разных марок.

Важно! Количество фреона обязательно должно точно соответствовать нормативному значению, указанному в руководстве по эксплуатации конкретной системы кондиционирования. При недостатке хладагента производительность кондиционера падает, а при избытке - может выйти из строя компрессор.

Признаки и причины требуемой дозаправки

В новом кондиционере объема хладагента достаточно для функционирования в течение длительного времени, но иногда может потребоваться его дозаправка. К таким случаям, например, относятся потери фреона во время транспортирования или некорректного монтажа , когда повреждена магистраль. О том, что система кондиционирования нуждается в заправке, говорят следующие признаки:

  • потеря производительности или полное прекращение охлаждения/обогрева окружающего воздуха;
  • обледенение мест соединения медных трубок;
  • непрерывный гул компрессора.

Считается, что заправка и/или дозаправка климатической системы должна производиться 1-2 раза в году. Это связано с тем, что идеальной герметичности не существует, и в нормативной документации, прилагаемой к любой климатической системе, указана допустимая потеря хладона в объеме 5-8% ежегодно . Кроме того, возможна утечка хладагента через неплотности в различных соединениях между элементами внутренней магистрали в кондиционерах.

К недостатку фреона также приводят нарушения условий монтажа системы. Каждая марка кондиционера, например, Toshiba или Kentatsu, имеют ряд ограничений, связанных с размещением блоков и длиной коммуникаций. Так, каждый лишний метр трассы потребует добавления не менее 15 грамм хладагента . Однако вышеприведенные признаки могут указывать и на другие поломки кондиционеров, об этом - в наших материалах « » и « «.

Алгоритм самостоятельной заправки

Существует не лишенное здравого смысла мнение, что дома без помощи профессионалов заправить кондиционер хладоном невозможно. Конечно, эта процедура достаточно трудоемка и требует наличия специального оборудования, но осуществить ее можно и самостоятельно.

При заправке климатической системы требуется обязательное проведение ряда операций, которые можно разбить на несколько этапов:

  • контроль герметичности системы (опрессовка);
  • удаление попавшего в фреоновый контур и воздуха (вакуумирование);
  • осуществление непосредственно заправки системы хладагентом.

Совет! Приступая к работам по заправке климатической системы хладоном, не забудьте открыть замки его сервисных штуцеров и выпустить из трубопровода оставшийся фреон.

Ликвидировав выявленные неисправности и осуществив визуальную проверку трубок, соединяющих между собой наружный и внутренний модули, можно приступать к процедуре заправки.

Требуемое оборудование

Чтобы правильно самому осуществить заправку климатической системы, необходимо наличие:

  • баллона с хладоном;
  • баллона с осушенным азотом;
  • весов электронных;
  • термометра электронного;
  • ключей гаечных шестигранных;
  • комплекта шлангов, подключаемых к оборудованию при помощи резьбовых соединений;
  • манометрической станции (коллектора).

В процессе заправки бытовой климатической системы допускается использование как двух- так и четырехпозиционного коллектора . Работая с двухпозиционным коллектором, оператору необходимо будет переподключать шланг, идущий от дополнительного оборудования. При этом образуется воздушная пробка, для устранения которой потребуется открыть жидкостный вентиль манометрической станции. Тогда как четырехпозиционный коллектор от этого недостатка избавлен, так как он полностью герметичен что исключает любой контакт с воздухом.

Опрессовывать климатическую систему следует для того, чтобы удостовериться в отсутствии мест, через которые возможна утечка хладагента . Производят ее в следующем порядке. Сначала соединяют систему с манометрической станцией посредством баллона, заполненного осушенным азотом. Затем открывают вентили и закачивают в магистраль азот. При этом давление в системе должно контролироваться с помощью манометра - при достижении максимально допустимой величины вентили перекрывают.

Внимание! Величина максимального давления в рабочем контуре указана в сопроводительной документации, прилагаемой к каждому кондиционеру.

Наблюдая за показаниями манометра, убеждаются в том, что после всасывания давление азота в рабочем контуре системы не меняется - это свидетельствует об отсутствии протечек . Если стрелка манометра двигается, значит система негерметична, и необходимо будет заново проверить все резьбовые и вальцованные соединения. После этого повторно проводят опрессовку системы.

Процесс вакуумации климатической техники производится для удаления из фреоновой магистрали и всех теплообменников воздуха и паров воды. Для этого следует:

  • соединить вакуумный насос с коллектором;
  • включить насос и открыть вентили на манометрической станции;
  • продолжать вакуумацию, пока стрелка на манометре не сравняется с нулем.

По завершении процедуры вентили необходимо закрыть, а вакуумный насос - отсоединить.

Совет! Чтобы удалить воздух из системы в полном объеме, специалистами рекомендуется эту процедуру проводить в течение 10 мин.

Способы заправки хладоном

Перед началом процесса заправки климатической системы, необходимо точно знать, сколько хладагента следует закачать. Его количество измеряется в килограммах, а необходимая величина указывается в таблице, изображение которой нанесено на шильдик, прикрепленный к задней стенке каждого блока. Там-же указан и рекомендованный тип хладагента.

Заправку климатической техники хладагентом можно осуществить разными способами: по массе, по давлению, по мерному стеклу, по показателю перегрева . Способ закачки хладона зависит от конструкции климатической системы и от причины, вызвавшей необходимость дозаправки/ заправки.

При дозаправке системы лучше использовать метод «по давлению» . При этом величина давления в магистрали определяется по манометру, подключив к кондиционеру коллектор. Зная эту величину, нетрудно сосчитать объем хладагента, необходимого для дозаправки. Процесс контролируется по одному из манометров коллектора.

Если систему следует заполнить полностью, то применяют метод «по массе» . Тогда необходимо проверить, есть ли фреон в системе, выкачать его остатки, высушить пустой блок, а затем заполнить систему новой порцией хладона. Контроль ведется по дисплею электронных весов.

Метод «мерного стекла» используют, когда кондиционер ремонтировался, и/или в магистраль попал воздух. Если в смотровом окошке хладонового блока замечены воздушные пузырьки, то система заправляется до того момента, когда весь воздух вытравится из трубопровода. Как только это произойдет, излишки фреона стравливают.

Метод «по показателю перегрева» основан на разнице температур перегретого пара и кипения хладона . Температурное значение перегретого пара измеряют градусником, который прикладывается к газовой трубке, а кипение хладона контролируют посредством манометра низкого давления. При этом разница их температур не должна выходить за пределы 5-8°С.

Заправка/дозаправка системы хладагентом

При использовании любого из перечисленных методов, необходимо выполнить следующие действия.

  1. Подключить заполненный хладагентом баллон к коллектору и установить его на весы в нормальном или в перевернутом положении (фреон R-410). Дисплей электронных весов при этом сбрасывают на «0». Не рекомендуется заправлять климатическую технику хладоном «на глазок» (без весов). Чаще всего это чревато печальными, а иногда и достаточно дорогостоящими последствиями.
  2. Отвернуть вентиль баллона и запустить кондиционер на охлаждение.
  3. Отвернуть вентиль подачи газа на манометрической станции.

Как только объем хладагента и величина рабочего давления сравняются с нормативными значениями, вентили на коллекторе и баллоне перекрывают. Остается только протестировать кондиционер на всех режимах. Если все работает нормально, значит - заправка прошла успешно.

Совет! В процессе дальнейшей эксплуатации нужно следить за работой кондиционера, периодически проверяя, достаточно ли в системе фреона.

Современные сплит-системы заправляются фреоном также по описанной выше последовательности, однако:

  • заправку каждого блока системы проводят отдельно;
  • первым заправляют внешний модуль;
  • при закачке хладона во внешний модуль режим охлаждения включать запрещено.

Как на практике осуществляется заправка климатической техники, демонстрирует видео:

Заправка климатической системы в машине

Сейчас большинство современных автомобилей оснащаются кондиционерами, что позволяет независимо от времени года создать в салоне комфортные климатические условия. Однако иногда водитель замечает, что его кондиционер не выполняет своих функций. Как правило, происходит это по причине разгерметизации системы кондиционирования . Как только герметичность будет восстановлена, авто-кондиционер потребуется дозаправить. Сделать это своими руками не составляет большого труда, но придется купить специальный набор для ручной закачки фреона.

Внимание! Авто-кондиционеры в автомобилях, выпущенных до 1995 года, заправлены фреоном марки CFC-12, а в более современных моделях - R-134a. На это обязательно нужно обращать внимание при покупке набора для закачки хладона.

Заправку авто-кондиционера проводят в таком порядке:

  • пользуясь прилагаемой инструкцией, собирают набор для закачки фреона;
  • тщательно очищают поверхность вокруг отверстия низкого давления от пыли и грязи, снимают защитную крышку;
  • подсоединяют к отверстию низкого давления шланг из приобретенного комплекта;
  • машину ставят на ручной тормоз;
  • рычаг коробки переключения передач переводят в нейтральное положение;
  • отворачивают вентиль на баллоне с хладоном;
  • садятся в салон, заводят двигатель и интенсивно нажимают на педаль газа, давая фреону возможность равномерно распределиться по всем трубкам системы
  • процесс заправки прекращают, как только в салоне станет заметно прохладнее;
  • закручивают вентиль фреонового баллона, отсоединяют шланг и закрывают крышкой отверстие низкого давления.

Автомобильный кондиционер готов к работе. Более подробно процесс его заправки показан на видео:

Итак, заправить систему кондиционирования фреоном вполне по силам умелому домашнему мастеру, но для этого потребуется дополнительное профессиональное оборудование, которое для одного раза нецелесообразно покупать. Кроме того, есть вероятность повредить систему, из-за чего не только аннулируются все усилия, но и придется приобретать новый кондиционер. Поэтому стоит подумать о приглашении для проведения этой процедуры специально обученных профессионалов.

Самые лучшие кондиционеры

Сплит-система Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG на Яндекс Маркете

Сплит-система Ballu BSVP-07HN1 на Яндекс Маркете

Сплит-система Panasonic CS/CU-BE25TKE на Яндекс Маркете

Сплит-система General Climate GC/GU-EAF09HRN1 на Яндекс Маркете

Сплит-система Ballu BSD-09HN1 на Яндекс Маркете

Автомобильный кондиционер охлаждает воздух, поступающий в салон Вашего автомобиля, и поддерживает оптимальную влажность, не допуская запотевание лобового стекла во время дождя.

Специалист компании «АБ-ТРЕНД автосервис » Блажеевич Евгений поделился с сайт тем, как необходимо правильно обслуживать и заправлять автокондиционеры, а так же рассказал о самых распространенных ошибках допускаемых при заправках, приводящих к дорогостоящему ремонту.

Для поддержания автокондиционера в исправном состоянии его необходимо обслуживать в специализированных сервисах 1 раз в 3 года. Автомобили более ранних годов выпусков (до 2005 г.в.) необходимо заправлять раз в 1-2 года.

В наш сервис обращается большое количество автовладельцев с просьбой дозаправить кондиционер. Приходится всем объяснять, что автомобильный кондиционер заправляется согласно рекомендациям завода изготовителя, и вес хладагента строго регламентирован. Не возможно точно определить какое количество газа необходимо для полноценной и качественной работы системы кондиционирования Вашего автомобиля, не откачав хладагент полностью. Иногда недолив, либо перелив всего лишь 50 грамм хладагента можно уже и не наслаждаться прохладой в знойную жару – система попросту не будет работать. Дозаправляя систему мастер руководствуется только давлениями на манометрах и температурой воздуха в салоне автомобиля, но при этом сделать ошибку очень легко. В системе может присутствовать засор , который может сбить с толку даже опытного специалиста. При дальнейшей эксплуатации под воздействием высокого давления произойдет отключение системы либо сброс хладагента в атмосферу.

Часто приезжают люди с жалобами на отсутствие холодного воздуха, которым недавно заправили кондиционер. При диагностике , которую мы делаем абсолютно бесплатно , выясняется, что давления в системе не соответствуют норме, а то и вовсе отсутствуют.

Как же такое может быть? Тут все просто. При проверке на герметичность многие сервисы допускают ошибку , проверяя систему с помощью воздуха ! Есть целый ряд причин, почему нельзя использовать воздух. В воздухе содержится влага, которая губительна для Вашего кондиционера. Используя профессиональные влагоотделители невозможно осушить воздух полностью , и в систему неизбежно попадает влага, нанося огромный вред. Еще одна причина, почему нельзя использовать кислород в том, что молекула кислорода больше по своему размеру, чем молекула хладагента. Получается, что после заправки газ неизбежно уйдет через возможные микротрещины, которые при проверке воздухом обнаружены не были. Важно учитывать и тот факт, что давление воздуха при увеличении температуры также увеличивается. Получается, что система заполненная воздухом вполне может нагреться от ещё теплого двигателя и давления возрастут, тем самым маленькая утечка будет просто не видна. После такой не качественной проверки обычно следует заправка, а это называется «деньги на ветер ».

«АБ-ТРЕНД автосервис » для проверки на герметичность не применяет воздух, а использует АЗОТ . Это сухой газ, который не содержит влагу, а так же азот не реагирует на изменение температуры, а значит, если есть микро утечка, то на манометре обязательно появится отклонение стрелки, что будет свидетельствовать о наличии не герметичности:

После проверки на герметичность следует процесс вакуумирования, заключающийся в удалении воздуха и влаги из системы кондиционирования. Сам воздух можно убрать и за 5 минут, но влага, которая неизбежно конденсируется внутри системы не удалиться полностью за такое короткое время. Эти остатки, смешиваясь с маслом и хладагентом, образуют кислоту , которая разрушает систему изнутри. Поэтому если Вам заправляли или будут заправлять автокондиционер за 15-20 минут, знайте, что технология заправки нарушена.

При обслуживании кондиционера только вакуумирование следует проводить минимум 20 минут. Если происходила замена какого-либо узла или система вскрывалась, то автомобиль нуждается в более долгом вакуумировании.

С вакуумированием разобрались, осталось только заправить и все готово! Но и тут не все так просто. При заправке добавляется специальное масло . В него можно добавить краситель, который поможет найти утечку при свете ультрафиолетовой лампы. Проблема вся в том, что как и в двигателе Вашего автомобиля так и в автокондиционерах используется только определенное масло, которое подходит именно для Вашей системы. Вот простой пример: заправляем два Ситроена С5 одного года выпуска. Вес заправляемого газа различный, так же отличается и компрессорное масло. Владельцы были очень удивлены, что в одинаковые автомобили добавляются различные масла. В системе количество и вид масла строго регламентированы, их смешивание не допустимо. Если в сервисе нет подходящего, лучше попросить и вовсе его не добавлять.

Как уже упоминалось выше, для всех автомобилей существуют свои нормы заправок, которых следует придерживаться. После заправки система тестируется:

Проверяется рабочее давление и исправность вентиляторов. Замеряемая температура радиатора кондиционера указывает на наличие засора в нем. Воздух, поступающий в салон автомобиля должен быть в пределах от 8 до 12 градусов.

Если необходимо добраться до испарителя (важный элемент системы), не обязательно проводить сложные и дорогостоящие работы по разборке панели. Можно воспользоваться специальной видеокамерой, проникнув в любую точку воздуховода:

При работающем кондиционере микроскопические капли влаги вместе с бактериями выносятся в салон, а затем попадают в легкие и в глаза находящихся там людей. Это все многократно повышает вероятность возникновения аллергических реакций, заболеваний гриппом и ОРЗ. Всех этих неприятностей можно избежать . Необходимо проводить периодическую дезинфекцию минимум 1 раз в год с помощью специального оборудования, после которой уничтожаются все болезнетворные бактерии и неприятный запах в салоне Вашего автомобиля:

Доверяя свой автомобиль компании «АБ-ТРЕНД автосервис», Вы можете быть абсолютно уверенны, что Ваш автомобиль попадает в руки мастеров, которые знают своё дело. Работы проводятся на современном немецком и американском оборудовании, что гарантирует точную диагностику и заправку автомобильного кондиционера. Используются европейский хладагент и различные масла. Так же наша организация оказывает услуги по аргонной сварке . Изготавливает трубки и шланги высокого давления (РВД ) для легковых и грузовых автомобилей, различной дорожно-строительной техники, и промышленного оборудования.

Мы даем гарантию на всю нашу работу -

Loading...Loading...
