Влияние неисправного лямбда зонда на работу двигателя. Причины преждевременного выхода из строя лямбда зондов и способы их устранения. О чем может рассказать электронный блок управления

Приводит к повышенному расходу топлива, снижению динамических характеристик автомобиля, нестабильной работе мотора на холостых оборотах, увеличение токсичности выхлопных газов. Обычно причинами неисправности датчика концентрации кислорода является его механическое повреждение, разрыв электрической (сигнальной) цепи, загрязнение чувствительной части датчика продуктами сгорания топлива. В некоторых случаях, например, при возникновении ошибки p0130 или p0141 на приборной панели активируется сигнальная лампа Check Engine. Использовать автомобиль при неисправном датчике кислорода можно, однако это приведет к указанным выше проблемам.

Назначение датчика кислорода

Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси. Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».

Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много - значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.

В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.

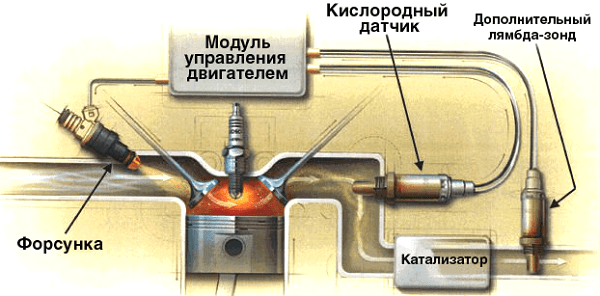

На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй - после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго - проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.

Влияет ли лямбда зонд на запуск - что будет?

Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.

Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.

Процедура по восстановлению выполняется по следующему алгоритму:

  • Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
  • Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
  • Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.

Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.

Метод второй

Предполагает выпаливание нагара на датчике. Для выполнения чистки датчика кислорода вторым методом кроме той же ортофосфорной кислоты понадобится еще и газовая горелка (как вариант использовать домашнюю газовую плиту). Алгоритм чистки следующий:

  • Окунуть чувствительный керамический элемент датчика кислорода в кислоту, обильно смочив его.
  • Взять датчик пассатижами с противоположной от элемента стороны и поднести к горящей конфорке.
  • Кислота на чувствительном элементе будет закипать, а на его поверхности образуется соль зеленоватого оттенка. Однако вместе с этим сажа с него будет удаляться.

Повторить описанную процедуру нужно несколько раз до тех пор, пока чувствительный элемент не станет чистым и блестящим.

Лямбда-зонд – это традиционное название датчика кислорода. С его помощью осуществляется контроль количества кислорода в отработанных газах. Работа двигателя напрямую связана с тем, насколько эффективно сгорает топливно-воздушная смесь. А за процесс горения во многом отвечает именно кислород. Регулируя его содержание в смеси можно управлять температурой горения: соответственно повышая или понижая ее. Если кислорода в смеси много, то такую ситуацию инженеры обычно обозначают греческой буквой лямбда. Ну и нельзя не согласиться, что «лямбда-зонд» по-русски звучит гораздо выразительней, чем будничный «кислородный датчик».

Основные задачи лямбда-зонда

Датчик кислорода устанавливается там, где проходят отработанные газы, а именно в выпускном коллекторе. Используется он в тех автомобилях, которые оснащены инжектором. Чтобы повысить точность оценки, иногда применяют два лямбда-зонда. Они заботливо окружают , находясь с обеих его сторон.

Электронный блок управления регулирует количество топлива, которое подается в двигатель. В этом ему помогает датчик кислорода. Он передает информацию о содержании кислорода в отработанных газах. В зависимости от показаний датчика количество вспрыскиваемого топлива увеличивается или уменьшается. Когда кислорода в смеси оказывается слишком много, температура ее горения повышается. При этом выделяются токсичные вещества, опасные для человека и окружающей среды. Лямбда-зонд косвенно контролирует экологичность выхлопной системы и стремится создать условия для исправной работы катализатора.

Устройство

Кислородные датчики бывают двух видов: двухточечные и широкополосные.

Двухточечный датчик стал традиционным и постепенно уходит в прошлое.

Он представляет собой два электрода: один внутри, другой снаружи. Наружный электрод покрыт тонким слоем платины, которая восприимчива к кислороду. Электрод, расположенный внутри, выполнен из циркония. Потенциал между электродами меняется, реагируя на количество кислорода в смеси: чем больше кислорода, тем он выше.

Широкополосный датчик становится все более популярным вариантом лямбда-зонда.

При этом используется два керамических элемента. Один выполняет функцию двухточечного, а другой осуществляет закачку кислорода. Смесь из отработанных газов уже не просто сама собой попадает на датчик для оценки и анализа, а датчик имеет дело только с кислородом, отдельно закачивая его из смеси. Обладая постоянным напряжением в 450 мВ, датчик реагирует на уменьшение или увеличение концентрации кислорода изменением напряжения, о чем сразу информируется ЭБУ. Получив соответствующий сигнал, ЭБУ создает ток закачки. Через величину закачивающего тока и определяется содержание кислорода в смеси.

Эффективно кислородный датчик работает только при температуре выше 300°C, поэтому все лямбда-зонды имеют систему подогрева.

Симптомы болезни

Проблемы с лямбда-зондом могут проявляться следующим образом.

  • Токсичность выхлопных газов повысилась и перестала соответствовать установленным стандартам. Однако самому автолюбителю без специального прибора это не проверить.
  • Увеличился , но у данной проблемы может быть еще очень много других причин.
  • Двигатель работает на холостом ходу . К сожалению, этот симптом тоже не является однозначным.
  • Ухудшается динамика автомобиля.
  • В районе катализатора можно услышать характерный звук потрескивания.
  • Загорелась лампочка « », но и здесь понадобится провести диагностику в сервисном центре.

В идеале поломку лямбда-зонда должен диагностировать специалист.

Причины неисправности

Лямбда-зонд может выйти из строя по следующим причинам:

  • Некачественное – это первый враг всех чувствительных элементов, разработанных зарубежными инженерами в целях заботы об экологии окружающей среды. Из-за отложений свинца внешний слой датчика теряет чувствительность и становится нерабочим.
  • Механическое воздействие, нарушающее конструкцию лямбда-зонда, ведет к его поломке.
  • Проблемы в топливной системе способны провоцировать образование нагара или сажи на всех элементах выхлопной системы, что мешает их исправной работе.
  • Перегрев датчика может произойти по разным причинам, но, как для всех чувствительных элементов, слишком высокие температуры оказывают налямбда-зонд разрушительное воздействие.
  • Попадание или в выхлопную систему, а также ее негерметичность также приводит к неисправности лямбда-зонда.

Если датчик вышел из строя, то ЭБУ теряет обратную связь с выхлопной системой и работает «вслепую», по средним параметрам, которые имеются в его памяти. При этом понятно, что состав топливно-воздушной смеси, выходя из-под контроля, перестает быть оптимальным.

Лямбда-зонд – уязвимый и относительно недолговечный элемент . При лучшем раскладе уже через 60-80 тыс. км он выходит из строя.

Проверка лямбда-зонда

Проверить датчик кислорода может практически каждый. Для проверки нужно использовать один или два вспомогательных инструмента: осциллограф и вольтметр. Если Вы не знаете, где расположено устройство, то воспользуйтесь инструкцией производителя.

Во-первых, следует проверить элемент на наличие механических повреждений. Его корпус должен быть целым, как и проводка. Если датчик не поврежден, а загрязнен, то его лучше заменить на новый. Конечно, нагар и сажу, а также любой другой налет можно попробовать почистить. Если это удастся, хорошо; если нет, то замена необходима.

Предположим, что наше устройство не повреждено и имеет чистую поверхность. Тогда следует продолжать проверку уже с помощью вольтметра или осциллографа.

Когда лямбда-зонд не нужен

Датчик кислорода теряет свое значение после удаления катализатора или его замены на пламегаситель. При этом речь идет не только о механическом удалении, но и о программном. Если есть возможность перепрограммировать ЭБУ, то необходимость в лямбда-зонде отпадает и о нем можно забыть. В противном случае устанавливаются обманки.

Нужно сказать, что лямбда-зонд не является дорогостоящей деталью(средняя цена самой детали варьируется в районе 2 000 руб. + 500 руб. работа), поэтому вышедший из строя датчик вполне можно заменить на новый. Главное это сделать своевременно, пока не пострадали другие элементы , в частности, катализатор, цена которого уже совсем иная.

Датчик кислорода, признаки неисправности которого известны большинству опытных автовладельцев, играет значительную роль в функционировании автомашины. При всей своей незаметности и малоразмерности, этот регулятор корректирует топливную смесь, тем самым, оказывая помощь силовой установке.

Двигатель автомобиля, получающий хорошо смешанную воздушно-топливную смесь, работает максимально эффективно. К сожалению, датчик регулятор или лямбда зонд, как его еще называют, имеет свойство портиться.

Причины нарушения работы и явные признаки

Как правило, к нарушению функционирования датчика приводят следующие причины:

  • На датчик попадает какая-нибудь агрессивная жидкость, например антифриз или жидкость тормозная.
  • Проблемы могут начаться, если в процессе очистки корпуса регулятора владелец использовал химически активные средства.
  • Если в горючем для автомобиля содержится большое количество свинцовых соединений.
  • В случае значительного перегрева регулятора, что происходит либо из-за применения топлива низкого качества, либо из-за засорения фильтра.

О неисправностях регулятора можно судить по явным признакам внешнего характера. Заметить это легко. Достаточно обратить внимание на следующие моменты:

  1. Резко увеличилось потребление горючего.
  2. Автомобиль дергается с места рывками, даже при прогретом двигателе.
  3. Цвет и запах выхлопных газов изменился.
  4. Нарушена работа катализатора.

Безусловно, на датчик оказывают негативное воздействие и общие условия эксплуатации. Может быть повреждена электрическая проводка или сам регулятор, если невнимательно относиться к стандартным правилам эксплуатации автомобиля.

Ступени

В свою очередь, эксперты видят два основных этапа ухудшения работы датчика.

На первой стадии неисправности датчика налицо увеличение времени реакции двигателя на нажатие педали газа. Силовой агрегат реагирует вяло, при нажатии на акселератор начинает мигать «чек», педаль опускается – мигание прекращается. На этой стадии неисправности водитель замечает ухудшение тяги, динамики разгона и повышение расхода горючего (пока незначительно). Как правило, данный этап неисправности регулятора может длиться около года.

Второй этап – это уже намного печальнее. Большинство автовладельцев на этой стадии задумываются над тем, а зачем собственно этот датчик кислорода нужен. Полностью исчезает нормальный разгон, автомобиль «тупит» даже на абсолютно ровной дороге. Еще одной отличительной чертой второй стадии можно назвать снижение оборотов силового агрегата, даже при вдавливании акселератора в пол. Во впускном коллекторе при этом могут быть слышны хлопки.

Для полной уверенности рекомендуется запустить автомашину «на холодную». Если датчик кислорода неисправен по второй шкале тяжести, автомобиль проработает идеально только первые несколько минут. Когда же прибор начнет функционировать, отправляя сигналы ЭБУ, сразу возникнут проблемы.

Проверка регулятора

Если имеются подозрения на неисправность регулятора, рекомендуется начать с оценки его внешнего состояния. В большинстве случаев, если датчик неисправен, он покрывается слоем грязи или сажи. Нормальный внешний вид датчика, как правило, свидетельствует о нормальной его работе, но проверку стоит продолжить.

  • Регулятор следует отключить от колодки.
  • Затем подключить его к вольтметру, имеющему достаточно высокий класс точности.

Примечание. Схема подключения регулятора к вольтметру должна основываться согласно его распиновке: черный провод датчика отвечает за сигнал (идет на контроллер), белые провода отвечают за подогрев, серый – заземление.

Проверка показаний вольтметра – это диагностика по динамике работы силовой установки автомобиля. К примеру, если задействован крейсерский режим (2500 об/мин), при снятой вакуумной трубке нормально работающий регулятор должен выдавать 0,9 В (чуть больше или меньше). Если же показания датчика ниже 0,3 В, то прибор точно неисправен.

Проверка датчика может иметь и другой режим. Можно сымитировать принудительный подсос воздуха, тем самым, обеднив воздушно-топливную смесь. В этом случае показания регулятора должны быть равны меньше 0,2 В.

Еще один режим проверки связан с промежуточным положением мотора. Другими словами, если обороты силовой установки в пределах 1500 об/мин, регулятор должен показывать значение 0,5 В.

В случае полного доказательства неисправности датчика, его следует демонтировать и заменить. И здесь надо придерживаться определенных правил.

  1. Лучше менять регулятор на поработавшем автомобиле, так сказать, «на горячую». Это дает больше шансов не сорвать резьбу.
  2. Рекомендуется также немного поднять разъем нового регулятора, тем самым, обезопасив прибор от воздействия грязи и влаги.
  3. И наконец, корпус датчика эксперты советуют обрабатывать «графиткой», даже при наличии заводской смазки.

Датчик кислорода имеется практически у всех современных автомашин. Располагаться прибор может по-разному. На некоторых автомобилях он находится вблизи катализатора, на других – в выпускном коллекторе.

Что делать, если неисправный датчик застал в дороге

Если неисправность датчика застала в дороге или нужно куда-то срочно ехать, а проблемы с зондом не решены, что можно сделать? Решение до простоты гениальное – нужно просто отключить зонд. Безусловно, мигание «чека» никуда не исчезнет до остановки мотора, да и динамики, в принципе, нормальной не будет. Зато можно легко доехать до автосервиса, пусть и без удобств.

Устанавливать нужно зонд, который рекомендован конкретным автопроизводителем. Поставив какой-то «левый» прибор, пусть и в целях экономии, можно подвергнуть двигатель непосильным нагрузкам и проблемам. Несомненно, ремонт двигателя обойдется в гораздо большую сумму, чем покупка качественного датчика кислорода.

Замена регулятора

Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.

  • Автомашина поднимается на эстакаду.
  • Снимается защита силового агрегата.
  • Капот открывается, начинается работа с проводами зонда. Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.
  • Пластиковый хомут, держащий проводку, разрезается;
  • Датчик откручивается ключом на «22».

Если прибор не снимается – налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и нагреваем немного выхлопную систему, поливаем регулятор водой и пробуем опять. Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.

Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подсоединить разъем и зафиксировать проводку к шлангам.

Зная признаки неисправности лямбда зонда, можно вовремя среагировать на это и заменить его. Нормально функционирующий датчик, это качественная и беспроблемная работа двигателя. Этого автомобилист забывать не должен никогда.

Лямбда-зонд представляет собой кислородный контроллер. Он используется для контроля и балансировки пропорций воздуха и топлива при образовании горючей смеси. Правильное функционирование элемента позволит предотвратить дестабилизацию рабочего процесса мотора. Для определения причины поломки надо знать признаки неисправности лямбда-зонда.

[ Скрыть ]

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

  1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
  2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
  3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
  4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
  5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
  6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
  7. При функционировании двигателя на любых оборотах могут появляться хлопки.
  8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

  1. На первом начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
  2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
  3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

  1. Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
  2. Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
  3. Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
  4. Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
  5. Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
  6. Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Канал «Интернет-магазин автозапчастей» рассказал о причинах неисправностей в работе кислородных контроллеров.

Как проверить мультиметром

Перед диагностикой самого датчика кислорода выполняется проверка его нагревательного устройства.

Тестером можно проверить работу нагревательной составляющей датчика кислорода:

  1. Устройство для диагностики переключается в режим замера параметра сопротивления.
  2. Подключаются щупы устройства к контактам нагревателя. Эти элементы обычно выполнены из кабеля, характеризующегося большим сечением.
  3. Выполняется прозвон контактов нагревательного устройства.
  4. Если нагревательный элемент рабочий, то полученная величина сопротивления составит меньше 10 Ом. Если этот параметр выше, то электрическое нагревательное устройство вышло из строя, требуется его замена.

Проверка тестером выполняется так:

  1. Найдите место монтажа контроллера под капотом вашего автомобиля.
  2. Щупы мультиметра подключите к сигнальным выходам датчика или электроцепям. На самом тестере выставляется предел измерения в 2 вольта.
  3. На следующем этапе надо искусственно создать ситуацию переобогащенной горючей смеси. Для этого можно использовать метод перегазовки, периодически нажимая на педаль газа. Либо можно демонтировать разъем датчика давления.
  4. Затем считываются показания, которые выдал тестер. В идеале они должны составить от 0,8 вольт, это говорит об исправности датчика кислорода.
  5. Надо искусственно создать ситуацию обедненной смеси. Для этого можно сделать подсос воздуха, немного ослабив хомут воздуховода. При обедненной смеси показания тестера должны составить не более 0,2 вольт.

V_i_t_a_l_y рассказал о диагностике кислородного контроллера с помощью мультиметра.

Другие методы диагностики

Если проявились признаки неисправности лямбда-зонда, для проверки работоспособности можно воспользоваться компьютерной диагностикой. Она позволяет произвести контроль рабочих параметров датчика кислорода в режиме онлайн.

Для диагностики можно воспользоваться осциллографом. Если проверка показала, что нижний предел устройства снижается до нуля вольт, то контроллер рабочий, но скоро его надо будет менять. Если кривая временной зависимости напряжения на сигнальном контакте характеризуется большей сглаженностью, то датчик уже пора заменять.

Правильно начинать диагностику четырехконтактных датчиков кислорода с визуального осмотра, эту процедуру рекомендуется выполнять каждые 10 тысяч километров пробега. Контроллер для проверки демонтируется с коллектора, при этом нельзя использовать средство WD-40 либо тормозную жидкость, поскольку их попадание на рабочую поверхность приведет к его поломке. Если применяются специальные средства при откручивании закоксовавшейся резьбы, перед самим снятием устройства их остатки удаляются.

Оцените цвет, а также состояние рабочей зоны контроллера кислорода. Если на ней видны следы сажи, это говорит о переобогащенной горючей смеси в двигателе. Ее наличие приводит к загрязнению устройства, поэтому для обеспечения более высоких показателей работы сажу надо удалить. Налет серого либо белого цвета свидетельствует об использовании присадок в моторной жидкости или горючем. Наличие блестящего налета говорит о том, что концентрация свинца в использующемся топливе превышена. Если налет интенсивный, то отремонтировать датчик не получится, его надо заменить.

Инструкция по ремонту и замене датчика

Своими руками можно заменить либо восстановить контроллер.

Как демонтировать датчик

Снятие устройства, независимо от модели машины, выполняется так:

  1. Прогрейте поверхность детали примерно до 60 градусов. Для этого можно воспользоваться обычной зажигалкой либо горелкой. Прогрев позволит легче удалить устройство из посадочного места.
  2. Отсоедините провода, подключенные к детали.
  3. Осторожно открутите кислородный датчик. Пользоваться спецсредствами для демонтажа не рекомендуется.
  4. Извлеките защитный колпачок.

Диман Степаненко рассказал о самостоятельном демонтаже лямбда-зонда.

Очистка и отмачивание

Есть два вариант восстановления кислородного датчика:

  • первый — с использованием ортофосфорной кислоты;
  • второй — с ортофосфорной кислотой и горелкой.

Нужно учесть, что ортофосфорная кислота или другое аналогичное средство относится к категории опасных веществ. При работе с веществом важно помнить о правилах безопасности. Нельзя допустить попадание кислоты на слизистые оболочки либо внутрь организма.

Первый способ

Этот способ нельзя назвать ускоренным, поскольку потребителю надо получить полный или хотя бы частичный доступ к керамической поверхности устройства. Эта составляющая спрятана за защитным колпачком, выполненным из металла, демонтировать его непросто. Для снятия нельзя использовать ножовку, поскольку она повредит рабочую поверхность. Демонтаж выполняется с помощью токарного станка — у основания датчика кислорода надо с помощью резца отрезать защитный колпак. Срезание выполняется рядом с резьбой.

При отсутствии возможности воспользоваться станком допускается использовать напильник. Полностью удалить колпачок этим инструментом не выйдет, то на нем можно сделать небольшие окошки размером около 5 мм. Для очистки используется примерно 100 мл ортофосфорной кислоты. При ее отсутствии можно использовать преобразователь ржавчины.

Восстановление устройства:

  1. Налейте жидкость в стеклянную емкость. Можно использовать банки, рюмки и т. д.
  2. Опустите в емкость сердечник кислородного датчика. Полностью контроллер опускать в жидкость нельзя. Подождите около двадцати минут.
  3. Извлеките датчик из емкости, выполните промывку его основания водой из-под крана. Ждите, пока устройство полностью высохнет.
  4. Если с первого раза удалить темный налет на сердечнике не получилось, повторите процедуру. Надо добиться того, чтобы элемент опять стал металлического цвета.
  5. Если после нескольких попыток выполнить качественную очистку не получилось, то для усиления воздействия средства можно использовать кисть. Ею смачивается и обрабатывается основание устройства. В результате налет должен удалиться. Если защитный колпачок был демонтирован, то кисточка не понадобится. Вместо нее лучше использовать зубную щетку.
  6. После того как очистка была полностью завершена, датчик промывается. Если колпачок был демонтирован, то после восстановления его надо установить на место. Для этого применяется аргонная сварка.

При использовании этого способа учтите:

  1. Если устройство сильно загрязнено, то двадцати минут для его восстановления будет недостаточно. При критических засорениях процедуру отмачивания можно увеличить до трех часов. В некоторых ситуациях для очистки может потребоваться целая ночь, не меньше восьми часов.
  2. После чистки надо проверить, насколько эффективно была выполнена процедура. Для диагностики потребуется определенное время, чтобы автовладелец понял, как ведет себя машина и сколько «кушает» топлива. Если на приборке остался гореть индикатор неисправности, то отремонтировать контроллер не получилось.
  3. Если машина оборудована датчиком, защитный колпак которого оснащен двойной оболочкой, то сделать в нем отверстие напильником не выйдет. Чтобы решить проблему, необходимо выполнить замачивание устройства в кислоте или другом средстве с самим колпачком.

Процесс очистки кислородного контроллера показан Александром Сабегатулиным.

Второй способ

Для восстановления контроллера понадобится та же кислота, а также газовая горелка либо кухонная плита. При использовании бытовой печки отдайте предпочтение маленькой по размерам конфорке.

Процедура очистки:

  1. С конфорки удаляется крышка. Затем она переворачивается и устанавливается обратно, с небольшим смещением в сторону. Надо установить крышку так, чтобы она закрывала саму трубу от попадания жидкости внутрь.
  2. Зажигается огонь на конфорке.
  3. Сердечник лямбда-зонда надо окунуть в емкость с кислотой, после чего возьмите его пассатижами и разогрейте на огне. Это приведет к кипению кислоты, вещество начнет брызгаться. На рабочей поверхности устройства появится соль зеленоватого оттенка.
  4. Подождите, пока вещество полностью не выкипит. Промойте контроллер чистой водой, а затем повторите процедуру очистки. Эти шаги надо выполнять, пока контроллер не будет полностью блестеть. На это может потребоваться от десяти минут и более. Перед дальнейшим монтажом резьбу лямбда-зонда нужно обработать графитовой смазкой, что позволит предотвратить пригорание датчика кислорода к резьбовому отверстию.

Установка лямбда-зонда

Монтаж устройства выполняется в обратной последовательности:

  1. На датчик устанавливается защитный колпачок.
  2. К устройству подключаются провода.
  3. Контроллер устанавливается в посадочное место и закручивается.

Как сделать корректор (обманку) лямбда-зонд?

Есть несколько видов корректоров для кислородных контроллеров. Механическое устройство является наиболее простым и доступным в плане исполнения корректоров. Надо выточить специальный переходник, в который устанавливается лямбда-зонд, а также мини-катализатор. После этого собранное устройство монтируется в штатное место глушителя машины.

Если сломается катализаторное устройство либо кислородный датчик, установленные после него, на блок управления поступит сигнал. Модуль будет предупрежден о том, что в выхлопных газах содержатся вредные вещества, объем которых превышает допустимую величину. Управляющий блок воспримет это событие как аварийное и повысит подачу горючего для обогащения топливовоздушной смеси.

При монтаже такого корректора отработанные газы будут поступать через небольшое отверстие переходника в катализаторное устройство. Последнее наполнено керамической пылью с каталитическим слоем. Концентрация вредоносных веществ в отработанных газах будет меньше. Управляющий модуль воспримет это как правильную работу контроллера и штатного катализаторного устройства. Изготовление обманки выполняется с помощью токарного станка и схемы, в качестве материала допускается применение стали либо бронзы.

Схема механического корректора для лямбда-зонда

Универсальные чертежи, которые можно найти в сети, могут не подойти для изготовления обманки лямбда-зонда к конкретной модели авто, надо искать проверенный вариант.

Изготовление электронной обманки контроллера:

  1. С помощью программы СпринтЛейаут и принтера выполняется распечатка чертежа разводки и расположения элементов схемы. Печать выполняется на глянцевой бумаге.
  2. При отправке файла на печать для слоя К1 надо выбрать черный цвет на 100%. В программе установите галочку напротив пунктов Зеркально и Контур схемы. Все другие слои удаляются.
  3. Затем отправляется на печать следующий слой. Для слоя М2 указывается черный цвет. Галочка напротив пункта Зеркально убирается, но она оставляется напротив второго элемента. Другие слои убираются.
  4. При выполнении задачи рекомендуется использоваться фольгированный текстолит. Он должен быть односторонним, а его толщина составит не менее 1 и не более 2 мм.
  5. Когда распечатка будет на руках, ее надо перенести на плату LM324 с помощью утюга. Сама плата вырезается с учетом размеров, а по ее контуру надо сделать распечатки. После вырезания приложите схему к чертежу, размеры должны полностью совпадать.
  6. С использованием мелкозернистой наждачной бумаги выполняется зачистка медного слоя. С помощью топлива или растворителя делается очистка платы.
  7. Затем на рабочую поверхность платы надо перенести распечатку с дорожками. На обратную (медную поверхность) устанавливается распечатанный слой элементов. Для этого фольгированная бумага прикладывается к плате и прогревается утюгом, процедура занимает не более 10 минут. При прогреве поверхность утюга надо максимально прижать к плате. В итоге тонер должен перепечататься с фольгированной поверхности на схему. Если плотность бумаги невысокая, то дорожки будут просвечиваться. Проблему можно исправить с помощью перманентного черного маркера.
  8. Следующим этапом будет вытравливание, для этого потребуется хлорное железо либо перхлорат натрия.
  9. Затем на плате высверливаются отверстия, выполняется припайка элементов.Соединение всех компонентов на плате обманки

    Сколько стоит?

    Стоимость устройства будет разной в зависимости от производителя и марки машины.

    Видео «Установка механической обманки лямбда-зонда»

    Канал «Замена масла и другие виды ТО» рассказал о самостоятельной установке механического корректора кислородного датчика.

На написание этого материала натолкнуло обилие вопросов на интернет-форуме, связанных с непониманием (или недопониманием) принципа работы датчика кислорода, или лямбда-зонда.

Датчик кислорода: от общего к частному

Прежде всего, нужно идти от общего к частному и понимать работу системы в целом. Только тогда сложится правильное понимание работы этого весьма важного элемента ЭСУД и станут понятны методы диагностики.

Чтоб не углубляться в дебри и не перегружать читателя информацией, поведу речь о циркониевом лямбда-зонде, используемом на автомобилях ВАЗ. Желающие разобраться более глубоко могут самостоятельно найти и прочитать материалы про титановые датчики, про широкополосные датчики кислорода (ШДК) и придумать методы их проверки. Мы же поговорим о самом распространенном датчике, знакомом большинству диагностов.

Когда-то очень давно датчик кислорода представлял собой только лишь чувствительный элемент, без какого-либо подогревателя. Нагрев датчика осуществлялся отработанными газами и занимал весьма продолжительное время. Жесткие нормы токсичности требовали быстрого вступления датчика в полноценную работу, вследствие чего лямбда-зонд обзавелся встроенным подогревателем. Поэтому датчик кислорода ВАЗ имеет 4 вывода: два из них — подогреватель, один — масса, еще один — сигнал.

Из всех этих выводов нас интересует только сигнальный.

Форму напряжения на нем можно увидеть двумя способами:

  • сканером
  • мотортестером, подключив щупы и запустив самописец

Второй вариант предпочтительнее. Почему? Потому, что мотортестер дает возможность оценить не только текущие и пиковые значения, но и форму сигнала, и скорость его изменения. Скорость изменения — это как раз и есть характеристика исправности датчика.

Итак, главное: датчик кислорода реагирует на кислород . Не на состав смеси. Не на угол опережения зажигания. Не на что-либо еще. Только на кислород. Это нужно осознать обязательно.

О физическом принципе работы датчика рассказано во многих книгах, посвященных электронным системам управления двигателем, и мы на нем останавливаться не будем.

На сигнальный вывод датчика с ЭБУ подается опорное напряжение 0.45 В. Чтобы быть полностью уверенным, можно отключить разъем датчика и проверить это напряжение мультиметром или сканером. Все в порядке? Тогда подключаем датчик обратно.

К слову, на старых иномарках опорное напряжение «уплывает», и в итоге нормальная работа зонда и всей системы нарушается. Чаще всего опорное напряжение при отключенном датчике бывает выше необходимых 0.45 В. Проблема решается путем подбора и установки резистора, подтягивающего напряжение к «массе», тем самым возвращая опорное напряжение на необходимый уровень.

Дальше схема работы датчика проста. Если кислорода в газах, омывающих датчик, много, то напряжение на нем упадет ниже опорного 0.45 В, примерно до 0.1В. Если кислорода мало, напряжение станет выше, около 0.8-0.9 В. Прелесть циркониевого датчика в том, что он «перепрыгивает» с низкого на высокое напряжение при таком содержании кислорода в отработанных газах, которое соответствует стехиометрической смеси. Это замечательное его свойство используется для поддержания состава смеси на стехиометрическом уровне.

Методика проверки датчика кислорода

Поняв, как работает датчик кислорода, легко понять методику его проверки.

Предположим, ЭБУ выдает ошибку, связанную с этим датчиком. Например, Р0131 «Низкий уровень сигнала датчика кислорода 1». Нужно понимать, что датчик отображает состояние системы, и если смесь действительно бедная, то он это отразит. И замена его абсолютно бессмысленна.

Как нам выяснить, в чем кроется проблема — в датчике или в системе? Очень просто. Смоделируем ту или иную ситуацию.

  1. Например, при жалобе на бедную смесь и низком напряжении на сигнально выводе датчика увеличим подачу топлива, пережав шланг обратного слива. Или, при его отсутствии, брызнув во впускной коллектор бензина из шприца. Как отреагировал датчик? Показал ли обогащенную смесь? Если да — то нет никакого смысла его менять, нужно искать причину, почему система подает недостаточное количество топлива.
  2. Если же смесь богатая, и зонд это отображает, попробуйте создать искусственный подсос, сняв какой-нибудь вакуумный шланг. Напряжение на датчике упало? Значит, он абсолютно исправен.
  3. Третий вариант (достаточно редкий, но имеющий место). Создаем подсос, пережимаем «обратку» - а сигнал на датчике не меняется, так и висит на уровне 0.45 В, либо меняется, но очень медленно и в небольших пределах. Все, датчик умер. Ибо он должен чутко реагировать на изменения состава смеси, быстро меняя напряжение на сигнальном выводе.

Для более глубокого понимания добавлю, что при наличии небольшого опыта легко установить степень изношенности датчика. Это делается по крутизне фронтов перехода с богатой смеси на бедную и обратно. Хороший, исправный датчик реагирует быстро, переход почти что вертикальный (смотреть, само собой, мотортестером). Отравленный либо просто изношенный датчик реагирует медленно, фронты переходов пологие. Такой датчик требует замены.

Понимая, что датчик реагирует на кислород, можно легко уяснить еще один распространенный момент. При пропусках воспламенения, когда из цилиндра в выпускной тракт выбрасывается смесь атмосферного воздуха и бензина, лямбда-зонд отреагирует на большое количество кислорода, содержащееся в этой смеси. Поэтому при пропусках воспламенения очень возможно возникновение ошибки, указывающей на бедную топливно-воздушную смесь.

Хочется обратить внимание еще на один важный момент: возможный подсос атмосферного воздуха в выпускной тракт перед лямбда-зондом.

Мы упоминали, что датчик реагирует на кислород. Что же будет, если в выпуске будет свищ до него? Датчик отреагирует на большое содержание кислорода, что эквивалентно бедной смеси.

Обратите внимание: эквивалентно

Смесь при этом может быть (и будет) богатой, а сигнал зонда ошибочно воспринимается системой как наличие бедной смеси. И ЭБУ ее обогатит! В итоге имеем парадоксальную ситуацию: ошибка «бедная смесь», а газоанализатор показывает, что она богатая. Кстати сказать, газоанализатор в данном случае — очень хороший помощник диагноста.

Как пользоваться извлекаемой с его помощью информацией, рассказано в статье «Газоанализ и диагностика ».

Датчик кислорода: выводы

  1. Нужно совершенно четко отличать неисправность ЭСУД от неисправности лямбда-зонда.
  2. Проверить зонд можно, контролируя напряжение на его сигнальном выводе сканером или подключив к сигнальному выводу мотортестер.
  3. Искусственно смоделировав обедненную или, наоборот, обогащенную смесь и отследив реакцию зонда, можно сделать достоверный вывод о его исправности.
  4. По крутизне перехода напряжения от состояния «богато» к состоянию «бедно» и наоборот легко сделать вывод о состоянии лямбда-зонда и его остаточном ресурсе.
  5. Наличие ошибки, указывающей на дефект лямбда-зонда, отнюдь не является поводом для его замены.
Loading...Loading...
