» Система охлаждения двигателя автомобиля, принцип действия, неисправности

Автомобильную систему охлаждения двигателя требуется периодически проверять. Многие значительные неисправности авто имеют причиной перегрев двигателя. Значение температуры сжигаемой топливовоздушной смеси достигает нескольких тысяч градусов. Соответственно, образуется большое количество тепла, которое требуется отвести, дабы не перегреть мотор, что может привести к серьёзным проблемам.

Проблемы перегрева двигателя

Неэффективная работа системы охлаждения может привести к превышению рабочей температуры поршней, уменьшению теплового зазора между поршнем и стенками цилиндра вплоть до нуля. Это вызывает задевания корпусом поршня стенок цилиндра, образование царапин, задиров. Также при перегреве моторное масло теряет смазывающие свойства, нарушается масляная плёнка. Двигатель из-за этого может заклинить.

Перегрев системы охлаждения и двигателя сопровождается разным из-за различных материалов расширением ГБЦ, блока и болтов крепления, что приводит к искривлению установочной поверхности головки, вытягиванию болтов, растрескиванию сёдел клапанов. Понятно, что после подобных изменений отремонтировать двигатель сложно, а иногда и невозможно.

Охлаждающие жидкости двигателя

Исправно работающая система охлаждения должна не допускать перегрева, однако для нормального функционирования системы требуется использование качественной охлаждающей жидкости. Незамерзающие при низких температурах технические жидкости называются антифризами (от англ. antifreeze). Сегодня антифризы производятся, как правило, на основе моноэтиленгликоля, представляющего собой густую жидкость с температурой кипения около 200 °C.

Задачей охлаждающей жидкости является не только охлаждение мотора, но и теплопередача для отопления салона, подогрева топлива зимой. Охлаждающая жидкость автомобиля должна удовлетворять следующим требованиям:

• не замерзать во всей области рабочих температур двигателя;
• иметь высокие значения теплоёмкости и теплопроводности;
• не образовывать пену;
• не разъедать пластик и резину патрубков;
• не повреждать уплотнения;
• смазывать, защищать от коррозии детали системы охлаждения и двигателя;
• не откладывать накипь и другие отложения разного рода на внутренних стенках рабочей поверхности системы охлаждения

Принято различать понятия «тосол» и «антифриз». Считается, что тосол - это готовый продукт, а антифриз - концентрат. Хотя, конечно, по составу это одно и то же, просто с разным названием.

Автомобильные антифризы окрашиваются в заметные, яркие цвета:

• зелёный,
• оранжевый, или оттенки красного
• голубой (синий),
• бирюзовый

Делается это ради безопасности, ведь антифриз весьма ядовит. По мере использования жидкость теряет необходимые свойства - постепенно утрачиваются смазывающие и антикоррозийные параметры, повышается склонность к образованию пены.

Важно: Срок службы антифризов находится в пределах 2–7 лет.

После заводки авто совместно с двигателем начинает своё вращение насос системы охлаждения (называется также помпа, водяной насос)если конечно нет электронного подключения помпы. Во вращение помпа приводится ремнём газораспределительного механизма (ГРМ) или при помощи ремня навесного оборудования - это зависит от конструкции двигателя конкретной модели. Крыльчатка водяного насоса, вращаясь, прокачивает охлаждающую жидкость через систему. Для быстрого выхода на рабочую температуру в системе охлаждения автомобиля предусмотрен малый контур, то есть жидкость циркулирует только внутри двигателя, термостат закрыт, антифриз не подаётся в радиатор.

Как только двигатель прогреется до определённой температуры, термостат открывается, пропуская тосол или антифриз по большому контуру системы охлаждения. Жидкость проходит через радиатор, где охлаждается. Радиатор охлаждается наружным воздухом, свободно проходящим через решётку радиатора, или принудительно обдувается вентилятором. После охлаждения в радиаторе антифриз подаётся в систему охлаждения двигателя, забирает часть его тепла и снова направляется по большому кругу.

В радиатор установлен датчик включения вентилятора, который при достижении определённой температуры включает принудительный обдув или меняет скорость вентилятора. При изменении скорости вращения меняется количество проходящего через соты радиатора воздуха, соответственно эффективность охлаждения жидкости регулируется. По мере охлаждения жидкости в радиаторе вентилятор выключается. Если тосол становится холоднее значения срабатывания , большой контур перекрывается, - циркуляция снова происходит по малому кругу.

В некоторых системах охлаждения применяются несколько датчиков температуры, место расположения датчиков:

• на радиаторе системы охлаждения,
• на головке блока цилиндров,
• непосредственно на корпусе термостата.

Подобная схема работы является базовой, однако производители постоянно усовершенствуют системы охлаждения. В некоторых машинах отсутствуют датчики включения вентилятора, который запускается сигналом с блока управления двигателя в зависимости от показаний датчика температуры. Термостаты также могут управляться «мозгами» мотора, открывая и переключая контуры не автоматически, а по управляющему сигналу. В некоторых моделях на патрубках, ведущих к отопителю, установлены электромагнитные клапаны, регулирующие подачу ОЖ в радиатор печки. При неисправности эти клапаны могут стать причиной проблем системы охлаждения.

Одно из усовершенствований системы охлаждения является электронно регулируемая помпа, точнее привод помпы, который в зависимости от температуры двигателя подключает помпу или отключает ее, тем самым способствует более эффективной терморегулировки и быстрому прогреву системы охлаждения автомобиля.

Диагностика неисправностей систем охлаждения

Перегрев двигателя - это такой режим работы, который обусловлен закипанием охлаждающей жидкости. Однако проблемой является не один лишь перегрев. Эксплуатация мотора при постоянно пониженной температуре также является вредной, так как рабочая температура должна поддерживаться на определённом уровне. Холодный двигатель потребляет больше топлива, работает не с лучшей эффективностью, подвержен повышенным нагрузкам из-за повышенной вязкости системы смазки.

Поломки термостата, вентилятора, термореле и датчиков нарушает правильное функционирование охлаждающей системы. Если признаки нарушения температурного режима обнаружены вовремя и возникновения фатальных неисправностей не произошло, то ремонт, скорее всего, не будет слишком длительным и дорогим. Поэтому всеми специалистами рекомендуется следить за температурными режимами работы мотора.

Диагностику проблем и неисправностей следует начинать на холодном двигателе. Для начала нужно проверить правильность сочленения патрубков и трубок, сборку других элементов системы охлаждения, особенно если авто ремонтировалось незадолго до возникновения проблемы. Возможно, это смешно, однако известно много примеров, когда охлаждение не работает правильно из-за погрешностей сборки.

Некоторые из этих случаев:

• после переборки мотора шланг вентиляции картера соединён с расширительным бачком ОЖ;
• установлен «неродной» вентилятор охлаждения, из-за неправильного положения лопастей которого воздух направляется не в том направлении;
• лопасти крыльчатки вентилятора свободно проворачиваются на валу;
• разъёмы датчика или вентилятора окислены, шатаются или повреждены.

Нелишним будет также провести внешний осмотр радиатора, возможно, он загрязнён, забиты соты. Иногда негативно может сказываться слишком плотная защита двигателя, преграждающая путь воздуху снизу. Небольшая авария, приведшая только к поломке бампера, может привести к перегреву - в бампере бывают сформированы специальные направляющие, по которым проходит воздух к двигателю (VW Passat B5 ).

После визуального осмотра системы охлаждения нужно проверить уровень антифриза, исправность клапанов пробки радиатора или бачка, герметичность шлангов и патрубков. Имеет смысл определиться, что залито в систему - антифриз или просто вода.

Если первые шаги помогли вычислить какие-либо неисправности системы охлаждения двигателя, их необходимо устранить или учитывать при постановке «диагноза». Доливая жидкость, нужно не забывать, что далеко не в каждом автомобиле можно просто добавить антифриз, и всё. К примеру, у некоторых BMW при доливке ОЖ следует включать зажигание, а регулировки печки поставить на максимум, для того, чтобы открылись электромагнитные клапаны отопителя.

При появлении подозрений на воздух, попавший в систему охлаждения, нужно вывернуть специальные пробки, предназначенные для выпуска воздуха. Они располагаются, как правило, в самой высокой точке системы. Если в машине есть расширительный бачок, можно проверить, циркулирует ли жидкость. Если при планомерном прогреве двигателя внутрь салона из воздуховодов отопителя поступает холодный воздух, это первейший признак воздушного «пузыря» в системе.

Если термостат заведомо исправен, после прогрева радиатора нижний его патрубок и верхний должны иметь примерно одинаковую температуру. Большая разница температур этих патрубков свидетельствует о плохой циркуляции антифриза через радиатор.

Через определённый промежуток времени после открытия термостата, по мере достижения температуры срабатывания, должен включиться вентилятор охлаждения радиатора. Если система содержит не электрический вентилятор, следует проверить датчик замыкания электромагнитной муфты или функционирование вязкостной муфты. Признаком неисправности вязкостной муфты можно считать возможность остановки и удержания вентилятора рукой. Обязательно соблюдать осторожность! Попытку остановки осуществлять мягким предметом, для исключения вероятности травмы руки или повреждения крыльчатки. Воздушный поток в правильном случае должен быть направлен на двигатель.

Давление в охлаждающей системе автомобиля увеличивается пропорционально прогреву двигателя и плавно падает по мере его остывания. Если верхний патрубок, подходящий к радиатору, раздувает от повышения частоты вращения двигателя, то имеет смысл удостовериться, что в систему не попадает часть газов из мотора. Такое бывает, если прокладку ГБЦ пробило между каналом охлаждения и цилиндром или при повреждении самой головки блока. Одним из признаков этой проблемы выступает масляная плёнка в расширительном бачке. Также о газах сигнализируют пузырьки, появляющиеся в антифризе во время работы двигателя.

Примеров того, как неправильно работающая система охлаждения приводила к серьёзным, вплоть до замены двигателя, проблемам для владельца, множество. Основным выводом следует сделать одно - в работе автомобиля нет мелочей и неважных неисправностей. Нужно замечать все изменения, анализировать их, делать правильные выводы. Если же владелец авто не разбирается в этом, следует регулярно обслуживать машину у хороших специалистов.

Замена охлаждающей жидкости, антифриз или тосол
Уходит антифриз из расширительного бачка – причины и способы их устранения Что делать если не работает печка в автомобиле? Греется двигатель, причины перегрева двигателя Перегрев двигателя — причины и последствия
Система впрыска топлива — схемы и принцип действия

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи. Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно.

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из:

• рубашка охлаждения головки и блока цилиндров;
• радиатор;
• насос;
• термостат;
• вентилятор;
• расширительный бачок;
• соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Принцип работы системы охлаждения

Предлагаю сначала рассмотреть принципиальную схему системы охлаждения.

1 — отопитель; 2 — двигатель; 3 — термостат; 4 — насос; 5 — радиатор; 6 — пробка; 7 — вентилятор; 8 — расширительный бачок;
А — малый круг циркуляции (термостат закрыт);
А+Б — большой круг циркуляции (термостат открыт)

Циркуляция жидкости в системе охлаждения осуществляют по двум кругам:

1. Малый круг — жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев.

2.Большой круг — движение циркулирует при прогретом двигателе.

Если говорить проще, то малый круг это циркуляция охлаждающей жидкости БЕЗ радиатора, а большой круг — циркуляция охлаждающей жидкости ЧЕРЕЗ радиатор.

Устройство системы охлаждения различаются по своему устройству в зависимости от модели автомобиля, однако, принцип действия един.

Принцип работы данной системы можно увидеть на следующих видео:

Предлагаю разобрать устройство системы по последовательности работы. Итак, начало работы системы охлаждения происходит при запуске сердца данной системы — жидкостного насоса.

1. Жидкостной насос(water pump)

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа.

Искать наш жидкостной насос или же водяную помпу следует на передней части двигателя(передняя часть эта та, которая ближе к радиатору и там где расположен ремень/цепь).

Жидкостной насос соединён ремнём с коленчатым валом и генератором. Поэтому, чтобы найти наш насос достаточно найти коленчатый вал и найти генератор. Про генератор мы поговорим позже, но пока лишь покажу, что нужно искать. Генератор выглядит как цилиндр, прикрепленный к корпусу двигателя:

1 — генератор; 2 — жидкостной насос; 3 — коленчатый вал

Итак, с расположением разобрались. Теперь давайте рассмотрим его устройство. Напомним, что устройство всей системы и её деталей различно, но принцип работы этой системы одинаков.

1 — Крышка насоса; 2 — Упорное уплотнительное кольцо сальника.
3 — Сальник; 4 — Подшипник валика насоса.
5 — Ступица шкива вентилятора; 6 — Стопорный винт.
7 — Валик насоса; 8 — Корпус насоса; 9 — Крыльчатка насоса.
10 — Приемный патрубок.

Работа насоса заключается в следующем: привод насоса осуществляется от коленчатого вала через ремень. Ремень крутит шкив насоса, вращая ступицу шкива насоса(5). Тот в свою очередь приводит во вращение вал насоса(7), на конце которого находится крыльчатка(9). Охлаждающая жидкость поступает в корпус насоса(8) через приёмный патрубок(10), а крыльчатка перемещает её в рубашку охлаждения(через окошко в корпусе, видно на рисунке, направление движение из насоса показано стрелкой).

Таким образом, насос имеет привод от коленвала, жидкость поступает в него через приёмный патрубок и уходит в рубашку охлаждения.

Работу жидкостного насоса можно посмотреть в этом видео(1:48):

Давайте теперь посмотрим, а откуда поступает жидкость в насос? А жидкость поступает через очень важную деталь — термостат. Именно термостат ответствен за температурный режим.

2. Термостат(thermostat)

Термостат автоматически регулирует температуру воды для ускорения прогрева двигателя после пуска. Именно работа термостата определяет, по каком кругу(большому или малому) пойдёт охлаждающая жидкость.

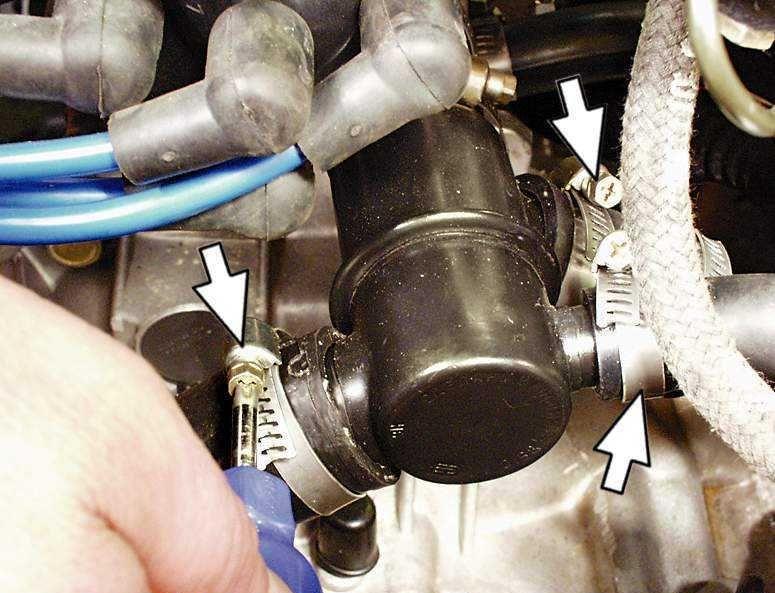

Выглядит сей агрегат примерно вот так в реальности:

Принцип работы термостата очень прост: термостат имеет чувствительный элемент, внутри которого находится твёрдый наполнитель. При определённой температуре он начинает плавиться и открывает основной клапан, а дополнительный наоборот, закрывается.

Устройство термостата:

1, 6, 11 – патрубки; 2, 8 – клапаны; 3, 7 – пружины; 4 – баллон; 5 – диафрагма; 9 – шток; 10 – наполнитель

Работа термостата проста, её можно посмотреть здесь:

Термостат имеет два входных патрубка 1 и 11, выходной патрубок 6, два клапана (основной 8, дополнительный 2) и чувствительный элемент. Термостат установлен перед входом в насос охлаждающей жидкости и соединяется с ним через патрубок 6.

Соединение:

Через патрубок 1 соединяется с рубашкой охлаждения двигателя ,

Через патрубок 11 — с нижним отводящим бачком радиатора.

Чувствительный элемент термостата состоит из баллона 4, резиновой диафрагмы 5 и штока 9. Внутри баллона между его стенкой и резиновой диафрагмой находится твердый наполнитель 10 (мелкокристаллический воск), обладающий высоким коэффициентом объемного расширения.

Основной клапан 8 термостата с пружиной 7 начинает открываться при температуре охлаждающей жидкости более 80 °С. При температуре менее 80 °С основной клапан закрывает выход жидкости из радиатора, и она поступает из двигателя в насос, проходя через открытый дополнительный клапан 2 термостата с пружиной 3.

При возрастании температуры охлаждающей жидкости более 80 °С в чувствительном элементе плавится твердый наполнитель, и объем его увеличивается. Вследствие этого шток 9 выходит из баллона 4, и баллон перемещается вверх. Дополнительный клапан 2 при этом начинает закрываться и при температуре более 94 °С перекрывает проход охлаждающей жидкости от двигателя к насосу. Основной клапан 8 в этом случае открывается полностью, и охлаждающая жидкость циркулирует через радиатор.

Работа клапана понятно и наглядно показана на рисунке ниже:

А — малый круг, основной клапан закрыт, перепускной — закрыт. Б — большому круг, основной клапан открыт, перепускной — закрыт.

1 — Входной патрубок (от радиатора); 2 — Основной клапан;
3 — Корпус термостата; 4 — Перепускной клапан.
5 — Патрубок перепускного шланга.
6 — Патрубок подачи охлаждающей жидкости в насос.
7 — Крышка термостата; 8 — Поршень.

Итак, мы разобрались с малым кругом. Разобрали устройство насоса и термостата, соединённых между собой. А теперь давайте перейдём к большому кругу и ключевому элементу большого круга — радиатору.

3. Радиатор(radiator/cooler)

Радиатор обеспечивает отвод теплоты охлаждающей жидкости в окружающую среду. На легковых автомобилях применяются трубчато-пластинчатые радиаторы.

Итак, различают 2 вида радиаторов: разборный и не разборный.

Снизу представлено их описание:

Хочу ещё раз сказать про расширительный бачок (expansion Tank)

Рядом с радиатором или же на нём устанавливается вентилятор. Давайте теперь перейдём к устройству этого самого вентилятора.

4. Вентилятор(fan)

Вентилятор увеличивает скорость и количество воздуха, проходящего через радиатор. На двигателях автомобилей устанавливают четырех- и шестилопастные вентиляторы.

Если применяется механический вентилятор ,

Вентилятор включает шесть или четыре лопасти(3), приклепанные к крестовине(2). Последняя привернута к шкиву жидкостного насоса(1), который приводится в движение коленчатым валом с помощью ременной передачи(5).

Как мы уже ранее говорили, в зацепление входит так же генератор(4).

Если применяется электровентилятор ,

то вентилятор состоит из электродвигателя 6 и вентилятора 5. Вентилятор — четырехлопастный, крепится на валу электродвигателя. Лопасти на ступице вентилятора расположены неравномерно и под углом к плоскости его вращения. Это увеличивает подачу вентилятора и уменьшает шумность его работы. Для более эффективной работы электровентилятор размещен в кожухе 7, который прикреплен к радиатору. Электровентилятор крепится к кожуху на трех резиновых втулках. Включается и выключается электровентилятор автоматически датчиком 3 в зависимости от температуры охлаждающей жидкости.

Итак, давайте подведём итог. Не будем голословными и подведём итог по какой-нибудь картинке. Не стоит делать акцент на конкретное устройство, но вот принцип работы надо понять, ибо он одинаков во всех системах, как бы не различалось их устройство.

При пуске двигателя начинает вращаться коленчатый вал. Через ременную передачу(напомню, что на ней же находится и генератор) передаётся вращение на шкив жидкостного насоса(13). Тот приводит во вращение вал с крыльчаткой внутри корпуса жидкостного насоса(16). Охлаждающая жидкость поступает в рубашку охлаждения двигателя(7). Далее через выпускной патрубок(4) охлаждающая жидкость возвращается в жидкостной насос через термостат(18). В это время в термостате открыт перепускной клапан, но закрыт основной. Поэтому, жидкость циркулирует через рубашку двигателя без участия радиатора(9). Это обеспечивает быстрый прогрев двигателя. После того как охлаждающая жидкость нагревается, открывается основной клапан термостата и закрывается перепускной клапан. Теперь жидкость не может течь через перепускной патрубок термостата(3) и вынуждена течь через подводящий патрубок(5) в радиатор(9). Там жидкость охлаждается и поступает обратно в жидкостной насос(16) через термостат(18).

Стоит заметить, что некоторая часть охлаждающей жидкости поступает из рубашки охлаждения двигателя в отопитель через патрубок 2 и возвращается из отопителя через патрубок 1. Но об этом мы поговорим в следующей главе.

Надеюсь, теперь система станет понятна для Вас. Прочитав данную статью, я надеюсь, можно будет сориентироваться в другой системе охлаждения, поняв принцип работы этой.

Предлагаю ознакомиться так же со следующей статьёй:

Так как мы затронули систему отопления, следующая моя статья будет об этой системе.

Двигатель внутреннего сгорания (ДВС) каждого транспортного средства во время работы испытывает значительные нагрузки. Для обеспечения его корректной работы и сохранности отдельных механизмов и их деталей немаловажным моментом является достаточное охлаждение мотора.

Существуют два основных вида систем охлаждения ДВС: воздушное и жидкостное. Воздушный тип в современном автомобилестроении используется только в спортивных машинах, как дополнение к жидкостному, поскольку польза от одного только потока воздуха для обеспечения нормальной рабочей температуры агрегата ничтожно мала.

Первые транспортные средства автопроизводителя ЗАЗ были снабжены исключительно воздушным охлаждением. Несмотря на различные инженерные идеи, двигателя «Запорожцев» в жаркие летние дни часто перегревались.

Общая картина системы охлаждения

Независимо от того какой тип двигателя установлен в автомобиле и какая марка машины, система охлаждения имеет в целом схожее устройство. Обеспечение нормальной рабочей температуры силового агрегата достигается путём циркуляции охлаждающей жидкости по каналам системы. Таким образом, каждый узел ДВС охлаждается в равной степени независимо от температурной нагрузки.

Гидравлическая система охлаждения также может быть нескольких разновидностей:

• Термосифонная - циркуляция осуществляется благодаря разнице в плотности горячей и холодной жидкости. Таким образом, охлаждённый антифриз вытесняет из силового агрегата горячую жидкость, отправляя её в каналы радиатора.
• Принудительная - циркуляция охлаждающей жидкости происходит благодаря насосу.
• Комбинированная - отвод тепла от большей части двигателя происходит принудительным путём, а отдельные участки охлаждаются термосифонным способом.

Принудительная система, пожалуй, наиболее эффективна и используется в большинстве современных легковых автомобилей.

Основные элементы

Система охлаждения двигателя содержит следующие элементы:

• Рубашка охлаждения или «водяная рубашка». Представляет собой систему каналов проходящих в блоке цилиндров.
• Радиатор охлаждения - устройство для охлаждения самой жидкости. Состоит из каналов изогнутых труб и металлических рёбер для лучшей теплоотдачи. Охлаждение происходит как благодаря встречному потоку воздуха, так и внутренним вентилятором.
• Вентилятор. Элемент системы охлаждения, предназначенный для усиления потока воздуха. На современных автомобилях он включается только при срабатывании температурного датчика, когда радиатор неспособен полноценно охладить жидкость встречным потоком воздуха. В старых моделях автомобилей вентилятор работает постоянно. Вращение на него передаётся от коленчатого вала через ременной привод.
• Насос или помпа. Обеспечивает циркуляцию охлаждающей жидкости по каналам системы. Приводится в действие с помощью ременного или шестерёнчатого привода от коленчатого вала. Как правило, мощные двигателя с прямым впрыском топлива комплектуются дополнительным насосом.
• Термостат. Важнейшая деталь системы охлаждения, контролирующая циркуляцию по большому кругу охлаждения. Основной задачей является обеспечение нормального температурного режима при эксплуатации транспортного средства. Обычно установлен на стыке входного патрубка и рубашки охлаждения.
• Расширительный бачок - ёмкость необходимая для сбора избытка охлаждающей жидкости возникающего в процессе её нагревания.
• Радиатор отопления или печка. По своему устройству похож на радиатор охлаждения в меньшем размере. Однако, используется исключительно для обогрева салона автомобиля в зимний период и непосредственной роли в охлаждении ДВС не играет.

Круги циркуляции

Система охлаждения в автомобиле имеет два круга циркуляции: большой и малый. Основным считается именно малый, поскольку при запуске агрегата по нему сразу же начинает циркулировать охлаждающая жидкость. В работе малого круга задействованы только каналы блока цилиндров, помпа, а также радиатор отопления салона. Циркуляция проходит по малому кругу до тех пор, пока ДВС не достигнет нормальной рабочей температуры, после чего срабатывает термостат и открывает большой круг. Благодаря такой системе прогрев двигателя значительно сокращается, а в зимнюю пору система не столько охлаждает агрегат, сколько поддерживает его нормальный температурный режим.

В работе большого круга задействованы вентилятор, радиатор охлаждения, впускные и выпускные каналы, термостат, расширительный бочок, а также те элементы, которые принимают участие в функционировании малого круга. Внешний круг, он же большой круг, начинает работать, когда температура охлаждающей жидкости достигает 80-90 о С, и обеспечивает её охлаждение.

Принцип работы системы

В целом работа системы довольно проста. Приведённый в действие гидравлический насос обеспечивает циркуляцию охлаждающей жидкости по рубашке блока цилиндров. Скорость циркуляции зависит от количества оборотов коленчатого вала ДВС.

Антифриз, проходящий по каналам в блоке цилиндров, отводит излишек тепла от агрегата и поступает обратно в приёмный отсек помпы, минуя термостат. Когда температура охлаждающей жидкости достигает 80-90 о С, термостат открывает большой круг циркуляции, блокируя малый. Таким образом, жидкость после блока цилиндров направляется в радиатор охлаждения, где её температура снижается благодаря встречному потоку воздуха и вентилятору. Далее, процесс повторяется.

Возможные неполадки и их устранение

Несмотря на простоту конструкции, система охлаждения силового агрегата способна дать сбой во время эксплуатации транспортного средства. В связи с этим двигатель будет работать в повышенном температурном режиме, из-за чего ресурс его деталей значительно снизится. Причины некорректной работы охлаждения могут быть совершенно разные.

Износ термостата

Наиболее часто неполадки в системе связаны именно с клапаном переключающим круги циркуляции, он же термостат. Если деталь заклинивает в одном положении или клапан перекрывает каналы кругов циркуляции неплотно, прогрев двигателя может занять значительно больше времени или наоборот, агрегат начнёт сильно перегреваться без достаточного охлаждения.

Принцип работы термостата

Как правило, поломка термостата связана с нарушением его целостности. Основой клапана является термический воск, который при нагревании расширяется и сдавливает мембрану, открывающую большой круг циркуляции. Если воск по какой-либо причине вытек из детали, то клапан перестанет функционировать и антифриз не сможет полноценно охлаждаться. Также причиной износа может стать несвоевременная замена охлаждающей жидкости или её низкое качество. Коррозия пружины термостата вызывает заклинивание детали в открытом или реже закрытом положении. В обоих случаях двигатель не сможет работать в нормальном температурном диапазоне - жидкость будет либо постоянно охлаждаться, даже когда в этом нет необходимости, либо наоборот, всё время будет горячей.

Определить износ довольно просто и это можно сделать двумя способами. Проще всего проверку произвести несъёмным методом. Для этого сразу после запуска двигателя следует потрогать входной патрубок радиатора. Если он стал тёплым почти сразу после пуска ДВС, это говорит о том, что термостат заклинило в открытом положении. И наоборот, когда патрубок остаётся холодным, даже если показатель температуры находится в пиковом положении, это свидетельствует о неспособности термостата открываться.

Более точно удостовериться в том, что причина некорректной работы системы охлаждения заключается именно в неисправности термостата можно путём его демонтажа. Снятый клапан кладётся в ёмкость с водой и подвергается нагреву. Когда температура воды достигнет 90 о С, исправный клапан обязательно должен сработать - шток термостата сместится. Если этого не происходит, можно с уверенностью считать деталь неисправной.

Вышедший из строя термостат не подлежит ремонту, а требует обязательной замены. Его стоимость для большинства автомобилей редко превышает 1000 рублей. Клапан вполне можно заменить самостоятельно, без посещения автосервиса.

Неполадки гидравлического насоса

Одной из причин перегрева силового агрегата машины может стать неисправность помпы системы охлаждения. Чаще всего проблема заключается в том, что приводной ремень гидронасоса оборвался либо его натяг слишком слабый. В таком случае помпа перестанет качать антифриз, либо будет это делать не полноценно. Проверить это довольно просто, стоит лишь завезти двигатель и пронаблюдать за поведением приводного ремня. В случае если он работает с проскоками натяг следует увеличить или вовсе заменить ремень на новый. Наиболее часто это решает проблему.

Возникают ситуации, когда неполадка кроется в самой помпе: износ крыльчатки, подшипника, иногда возможна даже трещина вала. Кроме всего прочего, стыки соединения патрубков с помпой могут быть не герметичны, и создаваемое насосом давление спровоцирует протечку охлаждающей жидкости. Диагностировать протечку довольно просто, необходимо на полу под двигателем положить листы белой бумаги на несколько часов. Если на ней будут видны даже небольшие пятна голубого или зеленоватого цвета, это свидетельствует об износе прокладок помпы.

Проверить работоспособность самого насоса можно зажав пальцами верхний шланг радиатора на несколько секунд при работающем агрегате. Исправная помпа создаст сильное давление и после отпускания шланга появится ощущение, что жидкость быстро побежала по магистрали. Также стоит помнить о том, что повышенная шумность работы ДВС и люфт шкива помпы говорят об износе подшипника. Обычно его износ связан с просачиванием жидкости через сальник, которая смывает смазку с подшипника.

Насос охлаждающей жидкости в отличие от термостата можно заменить частично, но нередко автовладельцы предпочитают полноценно менять механизм.

Замена насоса:

1. В первую очередь необходимо отключить массу автомобиля от аккумулятора, а поршень первого цилиндра должен находиться в верхней мёртвой точке. Произвести демонтаж ролика для натяга ремня и снять шкив распредвала.
2. Далее, следует слить охлаждающую жидкость с нижней пробки в радиаторе.
3. Открутив крепёжные болты помпы её нужно отсоединить от блока цилиндров.
4. Оценив визуально снятый механизм важно определить его износ. Если крыльчатка, сальник и приводная шестерня имеют повреждения помпу лучше заменить полностью.
5. Новый механизм должен устанавливаться с новой прокладкой, поскольку прежняя может иметь даже мелкие повреждения, которые впоследствии приведут к утечке охлаждающей жидкости. Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
6. Дальнейшая сборка проводится в обратном порядки разборки. Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации - трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку». Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок. Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Более подробно об устройстве и ремонте вентилятора охлаждения .

Промывка системы охлаждения и замена жидкости

Гидравлическая система охлаждения требует своевременного промывания магистралей, в противном случае на стенках каналов может образоваться коррозия, солевые отложения, и другие загрязнения.

Причины засорения

Основной причиной загрязнения системы является использование в качестве охлаждающей жидкости обычной воды. Проточная вода из крана имеет в составе большое количество солей, создаёт накипь и ржавчину на стенках магистралей. Использование дистиллированной воды менее пагубно, но полноценное охлаждение в жаркий период она не способна обеспечить. Кроме того, зимой при минусовой темпе вода замёрзнет и расширяясь может нарушить целостность отдельных деталей и соединений.

Применение качественного антифриза или тосола более целесообразно. Специальные вещества для охлаждения имеют значительный ресурс и не замерзают даже при очень низких температурах. Однако присадки содержащиеся в составе, с течением времени начинают выпадать в осадок засоряя систему.

Процесс промывки

В первую очередь, перед промывкой сливается вся охлаждающая жидкость через выпускную пробку на радиаторе, расположенную в самом низу, и на блоке цилиндров для удаления остатков.

Важно помнить, что слив жидкости должен проводиться только на холодном двигателе!

После слива пробки заново закручиваются и в расширительный бачок заливается вода с лимонной кислотой или лучше специальная очищающая жидкость.

Далее, двигатель запускается и работает в холостом режиме на протяжении 15 минут. При этом следует проследить за тем, чтобы открылся большой круг циркуляции. Также при промывке не стоит забывать о том, что салонная печка должна работать в режиме максимального обогрева. Когда агрегат остыл жидкость можно слить, открыв пробки радиатора и блока цилиндров. Этот процесс рекомендуется повторять до тех пор, пока при сливе не будет вытекать чистая жидкость без видимых загрязнений.

Залив новой охлаждающей жидкости можно проводить сразу же после окончания промывки. Наливать тосол или антифриз в расширительный бочок следует аккуратно и медленно во избежание образования воздушных пробок в системе.

Когда бачок заполниться почти полностью его нужно закрыть и запустить ДВС на несколько минут чтобы жидкость равномерно распространилась по системе. Далее, после отключения агрегата, тосол или антифриз доливаются до уровня между отметками максимума и минимума на бочке.

В заключение стоит сказать, что принципиальной разницы в использовании тосола или антифриза нет. Однако во многих странах мира автопроизводители давно перестали использовать тосол, поскольку его эффективность несколько ниже. Современный антифриз изготавливается с применением новейших технологий и в большей степени защищает двигатель от перегрева, а магистрали системы охлаждения от загрязнения.

Система охлаждения предназначена для охлаждения деталей двигателя, нагреваемых в результате его работы. На современных автомобилях система охлаждения, помимо основной функции, выполняет ряд других функций, в том числе:

В зависимости от способа охлаждения различают следующие виды систем охлаждения: жидкостная (закрытого типа), воздушная (открытого типа) и комбинированная. В системе жидкостного охлаждения тепло от нагретых частей двигателя отводится потоком жидкости. Воздушная система для охлаждения использует поток воздуха. Комбинированная система объединяет жидкостную и воздушную системы.

На автомобилях наибольшее распространение получили система жидкостного охлаждения. Данная система обеспечивает равномерное и эффективное охлаждение, а также имеет меньший уровень шума. Поэтому, устройство и принцип действия системы охлаждения рассмотрены на примере системы жидкостного охлаждения.

Конструкция системы охлаждения бензинового и дизельного двигателей подобны. Система охлаждения двигателя включает множество элементов, среди которых радиатор охлаждающей жидкости, масляный радиатор, теплообменник отопителя, вентилятор радиатора, центробежный насос, а также расширительный бачок и термостат. В схему системы охлаждения включена «рубашка охлаждения» двигателя. Для регулирования работы системы используются элементы управления.

Радиатор предназначен для охлаждения нагретой охлаждающей жидкости потоком воздуха. Для увеличения теплоотдачи радиатор имеет специальное трубчатое устройство.

Наряду с основным радиатором в системе охлаждения могут устанавливаться масляный радиатор и радиатор системы рециркуляции отработавших газов. Масляный радиатор служит для охлаждения масла в системе смазки.

Радиатор системы рециркуляции отработавших газов охлаждает отработавшие газы, чем достигается снижение температуры сгорания топливно-воздушной смеси и образования оксидов азота. Работу радиатора отработавших газов обеспечивает дополнительный насос циркуляции охлаждающей жидкости, включенный в систему охлаждения.

Теплообменник отопителя выполняет функцию, противоположную радиатору системы охлаждения. Теплообменник нагревает, проходящий через него, воздух. Для эффективной работы теплообменник отопителя устанавливается непосредственно у выхода нагретой охлаждающей жидкости из двигателя.

Для компенсации изменения объема охлаждающей жидкости вследствие температуры в системе устанавливается расширительный бачок. Заполнение системы охлаждающей жидкостью обычно осуществляется через расширительный бачок.

Циркуляция охлаждающей жидкости в системе обеспечивается центробежным насосом. В обиходе центробежный насос называют помпой . Центробежный насос может иметь различный привод: шестеренный, ременной и др. На некоторых двигателях, оборудованных турбонаддувом, для охлаждения наддувочного воздуха и турбокомпрессора устанавливается дополнительный насос циркуляции охлаждающей жидкости, подключаемый блоком управления двигателем.

Термостат предназначен для регулировки количества охлаждающей жидкости, проходящей через радиатор, чем обеспечивается оптимальный температурный режим в системе. Термостат устанавливается в патрубке между радиатором и «рубашкой охлаждения» двигателя.

На мощных двигателях устанавливается термостат с электрическим подогревом, который обеспечивает двухступенчатое регулирование температуры охлаждающей жидкости. Для этого в конструкции термостата предусмотрено три рабочих положения: закрытое, частично открытое и полностью открытое. При полной нагрузке на двигатель с помощью электрического подогрева термостата производится его полное открытие. При этом температура охлаждающей жидкости снижается до 90°С, уменьшается склонность двигателя к детонации. В остальных случаях температура охлаждающей жидкости поддерживается в пределах 105°С.

Вентилятор радиатора служит для повышения интенсивности охлаждения жидкости в радиаторе. Вентилятор может иметь различный привод:

• механический (постоянное соединение с коленчатым валом двигателя );
• электрический (управляемый электродвигатель );
• гидравлический (гидромуфта ).

Наибольшее распространение получил электрический привод вентилятора, обеспечивающий широкие возможности для регулирования.

Типовыми элементами управления системы охлаждения являются датчик температуры охлаждающей жидкости, электронный блок управления и различные исполнительные устройства.

Датчик температуры охлаждающей жидкости фиксирует значение контролируемого параметра и преобразует его в электрический сигнал. Для расширения функций системы охлаждения (охлаждения отработавших газов в системе рециркуляции отработавших газов, регулирования работы вентилятора и др.) на выходе радиатора устанавливается дополнительный датчик температуры охлаждающей жидкости.

Сигналы от датчика принимает электронный блок управления и преобразует их в управляющие воздействия на исполнительные устройства. Используется, как правило, блок управления двигателем с устанавленным соответствующим программным обеспечением.

В работе системы управления могут использоваться следующие исполнительные устройства: нагреватель термостата, реле дополнительного насоса охлаждающей жидкости, блок управления вентилятором радиатора, реле охлаждения двигателя после остановки.

Принцип работы системы охлаждения

Работу системы охлаждения обеспечивает система управления двигателем. В современных двигателях алгоритм работы реализован на основе математической модели, которая учитывает различные параметры (температуру охлаждающей жидкости, температуру масла, наружную температуру и др.) и задает оптимальные условия включения и время работы конструктивных элементов.

Охлаждающая жидкость в системе имеет принудительную циркуляцию, которую обеспечивает центробежный насос. Движение жидкости осуществляется через «рубашку охлаждения» двигателя. При этом происходит охлаждение двигателя и нагрев охлаждающей жидкости. Направление движения жидкости в "рубашке охлаждения" может быть продольным (от первого цилиндра к последнему) или поперечным (от выпускного коллектора к впускному).

В зависимости от температуры жидкость циркулирует по малому или большому кругу. При запуске двигателя сам двигатель и охлаждающая жидкость в нем холодные. Для ускорения прогрева двигателя охлаждающая жидкость движется по малому кругу, минуя радиатор. Термостат при этом закрыт.

По мере нагрева охлаждающей жидкости термостат открывается, и охлаждающая жидкость движется по большому кругу – через радиатор. Нагретая жидкость проходит через радиатор, где охлаждается встречным потоком воздуха. При необходимости жидкость охлаждается потоком воздуха от вентилятора.

После охлаждения жидкость снова поступает в «рубашку охлаждения» двигателя. В ходе работы двигателя цикл движения охлаждающей жидкости многократно повторяется.

На автомобилях c турбонаддувом может применяться двухконтурная система охлаждения , в которой один контур отвечает за охлаждение двигателя, другой - за охлаждение наддувочного воздуха.

Строго говоря, термин «жидкостное охлаждение» не вполне корректен, так как жидкость в системе охлаждения - всего лишь промежуточный теплоноситель, проникающий в толщу стенок блока цилиндров. Роль отводящего агента в системе играет воздух, обдувающий радиатор, поэтому охлаждение современного автомобиля правильней назвать гибридным.

Устройство жидкостной системы охлаждения

Жидкостная система охлаждения двигателя состоит из нескольких элементов. Самый сложный называется «рубашкой охлаждения». Это разветвленная сеть каналов в толще блока цилиндров и . Кроме рубашки в систему входит радиатор системы охлаждения, расширительный бачок, водяной насос, термостат, металлические и резиновые соединительные патрубки, датчики и контрольные приборы.

Пропилен гликоль - основа охлаждающей жидкости (антифриза) и одобренная ветеринарными врачами пищевая добавка для рациона собак

Система построена на принципе принудительной циркуляции, которую обеспечивает водяной насос. Благодаря постоянному оттоку разогретой жидкости двигатель охлаждается равномерно. Этим и объясняется применение системы в подавляющем большинстве современных автомобилей.

Пройдя по каналам в стенках блока, жидкость нагревается и попадает в радиатор, где охлаждается потоком воздуха. Когда автомобиль движется, для охлаждения достаточно естественного обдува, а когда автомобиль стоит – обдув происходит за счет электрического вентилятора, включающегося по сигналу от датчика температуры.

Подробно о ключевых элементах водяного охлаждения

Радиатор охлаждения

Радиатор - панель из металлических трубок небольшого диаметра, покрытых для увеличения площади теплоотдачи алюминиевым или медным "оперением". В сущности, оперение, это многократно сложенная лента из металла. Общая суммарная площадь ленты достаточно велика, а значит, может отдать в атмосферу в единицу времени достаточно много тепла.

Самый уязвимый элемент конструкции двигателя - турбокомпрессор (турбина), работающая на крайне высоких оборотах. При перегреве разрушение крыльчатки и подшипников вала практически неизбежно

Таким образом, разогретая жидкость внутри радиатора циркулирует сразу по всем многочисленным тонким трубкам и охлаждается достаточно интенсивно. В крышке заливной горловины радиатора предусмотрен предохранительный клапан, отводящий пары и избыток жидкости, расширяющейся при нагреве.

В зависимости от режима работы ДВС цикл движения охлаждающей жидкости в системе может меняться. Объем жидкости, циркулирующей в каждом круге напрямую зависит от того, в какой степени открыты основной и дополнительный клапаны термостата. Эта схема обеспечивает автоматическую поддержку оптимального температурного режима работы двигателя.

Преимущества и недостатки жидкостной системы охлаждения

Главное достоинство жидкостного охлаждения заключается в том, что охлаждение двигателя происходит равномернее, чем в случае обдува блока потоком воздуха. Это объясняется большей теплоемкостью охлаждающей жидкости по сравнению с воздухом.

Жидкостная система охлаждения позволяет значительно снизить шум от работающего двигателя за счет большей толщины стенок блока.

Инерционность системы не дает быстро остывать двигателю после выключения. Разогретая жидкость автомобиля и для предварительного подогрева горючей смеси.

Наряду с этим, жидкостная система охлаждения имеет ряд недостатков.

Основной недостаток заключается в сложности системы и в том, что она работает под давлением после прогрева жидкости. Жидкость, находящаяся под давлением, предъявляет повышенные требования к герметичности всех соединений. Ситуация осложняется тем, что работа системы подразумевает постоянное повторение цикла "нагрев - остывание". Это вредно для соединений и резиновых патрубков. При нагреве резина расширяется, а затем сжимается при остывании, что становится причиной течей.

Кроме того, сложность и большое количество элементов сама по себе служит потенциальной причиной "техногенных катастроф", сопровождаемых "закипанием" двигателя в случае выхода из строя одной из ключевых деталей, например, термостата.
