Охлаждение двигателя в машине. Назначение и принцип работы системы охлаждения. Преимущества и недостатки жидкостной системы охлаждения

Первый серийный автомобиль был выпущен компанией «Форд» в начале XX века. Он носил гордую приставку «T» и представлял собой ещё одну веху в развитии человечества. До этого автомобили были уделом горстки энтузиастов, которые устраивали перегоны, и время от времени ездили на послеобеденные променады.

Генри Форд устроил настоящую революцию. Он поставил автомобили на конвейер, и вскоре его машины заполнили собой все дороги Америки. Мало того, заводы были открыты и в Советском Союзе.

Главная парадигма Генри Форда была крайне проста: «Автомобиль может иметь любой цвет, если он чёрный». Подобный подход дал возможность каждому человеку иметь собственную машину. Оптимизация затрат и увеличение масштабов производства позволили сделать цену по-настоящему доступной.

С тех пор прошло много времени. Автомобили беспрестанно эволюционировали. Больше всего изменений и дополнений пришлось на двигатель. Особую роль в этом процессе сыграла система охлаждения. Она совершенствовалась год за годом, позволяя продлить ресурс мотора и избежать перегрева.

История системы охлаждения двигателя

Стоит признать, что система охлаждения двигателя всегда была в автомобилях, правда, её конструкция с годами кардинально менялась. Если смотреть исключительно в сегодняшний день, то в большинстве автомобилей установлен жидкостный тип. К его основным преимуществам можно причислить компактность и высокую производительность. Но так было далеко не всегда.

Первые системы охлаждения двигателей были крайне ненадёжными. Пожалуй, если вы напряжёте память, то вспомните фильмы, в которых события происходят в конце XIX и в начала XX века. В то время машина на обочине с дымящимся двигателем была обычным явлением.

Внимание! Изначально основной причиной перегрева двигателя н было использование в качестве охлаждающей жидкости воды.

Вы как автомобилист должны знать, что в современных автомобилях в качестве ресурса для системы охлаждения используется антифриз. Его аналог даже был в Советском Союзе, только назывался он тосолом.

В принципе, это одно и то же вещество. В его основе лежит спирт, но из-за дополнительных присадок эффективность антифриза кардинально выше. К примеру, тосол в системе охлаждения двигателя покрывает защитной плёнкой абсолютно всё, что крайне негативно сказывается на теплоотдаче. Из-за этого ресурс мотора сокращается.

Антифриз действует совершенно по-другому. Он покрывает защитной плёнкой только проблемные места. Также среди отличий можно вспомнить дополнительные присадки, которые есть в антифризе, разную температуру закипания и так далее. В любом случае наиболее показательным будет сравнение с водой.

Вода закипает при температуре в 100 градусов. Температура кипения антифриза составляет порядка 110—115 градусов. Естественно, благодаря этому случаи закипания двигателя практически исчезли.

Стоит признать, что конструкторами было проведено множество опытов, направленных на то, чтобы модернизировать систему охлаждения двигателя. Достаточно вспомнить исключительно воздушное охлаждение. Такие системы довольно активно применялись в 50—70 годах прошлого века. Но из-за низкой эффективности и громоздкости довольно быстро вышли из употребления.

В качестве успешных примеров автомобилей с воздушными системами охлаждения двигателей можно вспомнить:

  • Fiat 500,
  • Citroën 2CV,
  • Фольксваген Жук.

В Советском Союзе также были автомобили, работающие при помощи воздушной системы охлаждения двигателя. Пожалуй, каждый автомобилист, родившийся в СССР, помнит легендарных «запорожцев», у которых двигатель был установлен сзади.

Как работает жидкостная система охлаждения двигателя

Схема жидкостной системы охлаждения не представляет собой что-либо сверхсложное. Мало того, все конструкции, вне зависимости от того, какие компании занимались их производством, похожи между собой.

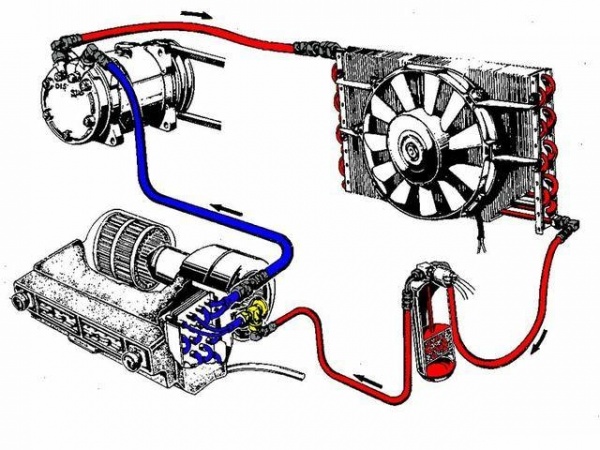

Устройство

Перед тем как перейти к рассмотрению принципа работы системы охлаждения двигателя, необходимо изучить основные элементы конструкции. Это позволит вам точно представить, как всё происходит внутри устройства. Вот главные детали узла:

  • Рубашка охлаждения. Это небольшие полости, заполненные антифризом. Они находятся в тех местах, где в наибольшей степени необходимо охлаждение.
  • Радиатор рассеивает тепло в атмосферу. Обычно его ячейки делаются из комбинации сплавов, чтобы добиться наибольшей эффективности. Конструкция не только должна эффективно снижать температуру жидкости, но и быть прочной. Ведь даже маленький камешек может стать причиной пробоины. Сама система состоит из комбинации трубочек и рёбер.
  • Вентилятор крепится сзади радиатора так, чтобы не мешать встречному потоку воздуха. Он работает при помощи электромагнитной или же гидравлической муфты.
  • Термодатчик фиксирует текущее состояние антифриза в системе охлаждения двигателя и при необходимости пускает его по большому кругу. Это устройство устанавливается между патрубком и рубашкой охлаждения. По факту данный элемент конструкции представляет собой клапан, который может быть как биметаллическим, так и электронным.
  • Помпа — это центробежный насос. Его главная задача обеспечить беспрерывную циркуляцию вещества в системе. Устройство работает при помощи ремня или шестерни. Некоторые модели моторов могут иметь сразу два насоса.
  • Радиатор отопительной системы. По своим размерам немного уступает аналогичному устройству для всей системы охлаждения. К тому же он находится внутри салона. Его главная задача передавать тепло в машину.

Конечно же, это не все элементы системы охлаждения двигателя есть ещё патрубки, трубки и множество мелких деталей. Но для общего понимания работы всей системы такого перечня вполне достаточно.

Принцип работы

В системе охлаждения двигателя есть внутренний и внешний круг. По первому охлаждающая жидкость циркулирует пока температура антифриза не дойдёт до определённой черты. Обычно это 80 или 90 градусов. Каждый производитель выставляет свои ограничения.

Как только, порог предельной температуры преодолён — жидкость начинает циркулировать по второму кругу. В таком случае она проходит через специальные биметаллические ячейки, в которых охлаждается. Проще говоря, антифриз попадает в радиатор, где быстро остывает при помощи встречного потока воздуха.

Такая система охлаждения двигателя довольно эффективна, так как позволяет работать автомобилю даже на предельных скоростях. К тому же большую роль в охлаждении играет встречный поток воздуха.

Внимание! Система охлаждения двигателя отвечает за работу печки.

Чтобы лучше объяснить принцип работы современных систем охлаждения двигателя углубимся немного в конструкционные особенности схемы. Как вы знаете, основным элементом двигателя являются цилиндры. В них во время поездки постоянно движутся поршни.

Если в качестве примера взять бензиновый двигатель, то во время сжатия свеча запускает искру. Она воспламеняет смесь, что приводит к небольшому взрыву. Естественно, что температура в это время достигает нескольких тысяч градусов.

Чтобы не было перегрева и существует жидкостная рубашка вокруг цилиндров. Она забирает часть тепла и впоследствии отдаёт её. Антифриз в системе охлаждения двигателя постоянно циркулирует.

Как использование разных охлаждающих жидкостей влияет на систему охлаждения

Как уже было сказано выше, ранее в системах охлаждения использовалась обычная вода. Но подобное решение нельзя было назвать крайне удачным. Кроме того, что двигатели постоянно закипали, был ещё один побочный эффект, а именно, накипь. В больших количествах она парализовала работу устройства.

Причина образования накипи кроется в химической структуре воды. Дело в том, что вода на практике не может обладать стопроцентной чистотой. Единственный способ добиться полного исключения всех посторонних элементов — это дистилляция.

Антифризы, циркулируя внутри системы охлаждения двигателя, не создают накипи. К сожалению, процесс постоянной эксплуатации не проходит для них бесследно. Под действием высоких температур вещества поддаются разложению. Результатом данного процесса является образование продуктов распада в виде налёта коррозии и органики.

Довольно часто к охлаждающей жидкости, циркулирующей внутри системы, попадают посторонние субстанции. Как результат эффективность работы всей системы значительно ухудшается.

Внимание! Самый большой вред наносит герметик. Частички этого вещества при заделке пробоин попадают внутрь, смешиваясь с охлаждающей жидкостью.

Результатом всех этих процессов является то, что внутри системы охлаждения двигателя образуются разнообразные налёты. Они ухудшают теплопроводность. В худшем случае в трубах образовываются засоры. Это, в свою очередь, приводит к перегреву.

Частые неисправности системы

Безусловно, жидкостные системы охлаждения обладают множеством преимуществ, в сравнении со своими ближайшими аналогами. Но даже они иногда выходят из строя. Чаще всего в конструкции образовывается течь, которая приводит к утечке жидкости и ухудшению работы двигателя.

Течь в системе охлаждения двигателя может возникнуть по таким причинам:

  1. Вследствие сильных морозов жидкость внутри замерзла, и конструкция была повреждена.
  2. Частой причиной образования течи является негерметичность соединения шлангов с патрубками.
  3. Высокая закоксованность также может стать причиной утечки.
  4. Потеря эластичности в результате высоких температур.
  5. Механическое повреждение.

Именно последняя причина, если верить статистике чаще всего вызывает течи в системах охлаждения двигателей. Больше всего ударов приходится в область радиатора. Печка также довольно часто страдает.

Также в системе охлаждения двигателя нередко выходит из строя термостат. Это происходит из-за постоянного контакта с охлаждающей жидкостью. В результате образуется коррозийный слой.

Итоги

Устройство системы охлаждения двигателя может показаться не особенно сложным. Но для его создания понадобились годы экспериментов и тысячи неудачных попыток. Но сейчас каждый автомобиль может работать на пределе возможного благодаря качественному отводу тепла от мотора.

Во время движения многие механизмы мотора находятся в постоянном движении. Их трение настолько сильно, что температура начинает очень быстро повышаться. Но самый главный «виновник» высокой температуры горючая смесь, в результате сгорания которой температура повышается до 2000-2500 °С. При этом двигатель может быстро выйти из строя, т.к. для его нормальной работы самая оптимальная температура 80-90 °С . Для того чтобы сохранить работоспособность двигателя его нужно охлаждать. Для этого в моторе и существует система охлаждения.

Самым простым способом охлаждения двигателя, является встречный поток воздуха. Для автомобилей такая система практически не используется, но зато она широко применяется для охлаждения двигателей мотоциклов. Иногда встречный воздух охлаждает и двигатель машин. Среди известных нам марок эта система использовалась на .

Принцип действия воздушной системы охлаждения основан на том, что воздух подается на двигатель с помощью вентилятора. А охлаждением автоматически управляет термостат, с помощью которого можно поддерживать нужный температурный режим, не допуская ни охлаждения, ни перегрева. Для большинства автомобильных двигателей используется жидкостная система охлаждения. Принцип действия этой системы намного проще, чем охлаждение воздухом. Основан он на том, что тепло, исходящее от цилиндров, поглощается охлаждающей средой. В качестве регулятора температуры, т.е. охлаждающей среды, используется специальная жидкость. Нагреваясь от стенок цилиндра, она поступает в радиатор, охлаждается там и снова проходит к стенкам цилиндра, поглощая тепло. Таким образом, охлаждающая жидкость постоянно циркулирует, в действие эту систему приводит насос. Для охлаждения используется антифриз - смесь этиленгликоля и спирта. В качестве охлаждающей среды можно использовать и обычную воду, но в холода ее применение недопустимо, поскольку, замерзнув, она выведет из строя двигатель. Антифриз же не замерзает до минус 40 °С .

А теперь речь пойдет о том, как устроена система охлаждения. В это устройство входит рубашка охлаждения цилиндров, радиатор, насос, термостат, вентилятор и вентиляторный ремень, жалюзи, соединительные патрубки и шланги с хомутиками, а также указатель температуры воды. Все перечисленные детали очень важны и при поломке одного из них, может выйти из строя вся система охлаждения.

Если двигатель - это сердце машины, то водяной насос можно назвать сердцем системы охлаждения. Основная его функция - обеспечить циркуляцию жидкости. Вентилятор создает поток воздуха, который охлаждает жидкость. Чем больше скорость машины, тем сильнее работает вентилятор.

Что такое рубашка охлаждения вы уже знаете: образуют ее двойные стенки цилиндров, а в пространство между ними поступает охлаждающая жидкость. Радиатор состоит из верхнего и нижнего бачка, между которыми расположены трубки. В верхнем бачке находится горячая жидкость, которую и нужно охладить. Сразу большое количество воды остывает очень медленно. Но когда машина в пути ждать вам некогда, поэтому конструкторы изобрели такое устройство, чтобы вода в нем охлаждалась небольшими порциями.


Например, если чай в чашке очень горячий, то можно набрать его в чайную ложку и подуть. Работа радиатора основана на этом же принципе. Из верхнего бачка горячая жидкость тонкими струйками, которые хорошо обдуваются, поступает в нижний бачок. Там жидкость собирается уже охлажденная.

Горловина радиатора прочно закрыта пробкой. Но жидкость бывает такой горячей, что может даже закипеть. Для этих случаев предусмотрены клапаны, которые имеются на пробке. При возникновении избыточного давления через один клапан (выпускной) стравливается пар. Через другой клапан (впускной) в радиатор попадает воздух, когда давление в механизме ниже атмосферного. Если двигатель еще не остыл после долгой работы, то открывать пробку радиатора очень опасно, т.к. можно получить ожог горячим паром или водой.

Термостат регулирует работу системы охлаждения. Когда жидкость нагреется, то спирт, находящийся в гофрированном баллоне термостата, начнет испаряться, давление внутри баллона со спиртом повысится, и баллон, растягиваясь в высоту, откроет клапан термостата. Происходит это при температуре не ниже 80 °С. Как только температура поднимется до 90 °С, клапан откроется полностью и вода сможет циркулировать в системе свободно. Закроется клапан только тогда, когда температура понизится, это происходит, когда автомобилист снижает скорость машины или останавливается.

На дороге, даже если она очень хорошая и гладкая, машину все равно будет немного потряхивать. Поэтому положение двигателя по отношению к радиатору постоянно меняется, и на твердую опору ставить его нельзя. Допускается только резиновая опора. По той же причине не делают и жесткое соединение между двигателем и радиатором. А вот прорезиненные шланги и патрубки в самый раз. Они легкие и гибкие, поэтому овраги и кочки им не страшны.

Жалюзи необходимы для регулирования количества воздуха, который проходит через радиатор. Состоят они из ряда вертикально установленных пластинок, которые можно поворачивать с помощью рукоятки, находящейся в салоне автомобиля. Когда рукоятка находится в исходном положении, створки жалюзи открыты и воздух, не задерживаясь, свободно проходит к радиатору. Если выдвинуть рукоятку на себя, то створки жалюзи сомкнутся, и доступ воздуха к радиатору прекратится. Выдвинув рукоятку лишь наполовину, воздух хоть и не сильно, но будет поступать к радиатору. Жалюзи используются водителями нечасто и преимущественно в холодное время года, чтобы защитить радиатор от переохлаждения. При пуске двигателя в зимнее время жалюзи нужно закрыть, чтобы он быстрее прогрелся и не позволил замерзнуть воде в радиаторе.

Безусловно, работу системы охлаждения необходимо контролировать. Для этого на приборной панели имеется электрический указатель температуры воды. Он связан проводом с датчиком, помещенным в рубашку охлаждения. В дороге водителю нужно следить за показаниями этого прибора. Перегреваться двигатель не должен, т.к. это приводит к быстрому износу механизма. Чаще всего перегрев происходит из-за недостаточного количества охлаждающей жидкости или в результате нарушения в работе охлаждающей системы. Переохлаждение чаще всего возникает в зимнее время из-за неисправных жалюзи или отсутствия утеплительного чехла.

Перегрев и охлаждение значительно снижают мощность двигателя, поэтому необходимо регулярно проверять уровень охлаждающей жидкости в радиаторе, смотреть, не подтекает ли она.

Система охлаждения нуждается в регулярном осмотре , во время которого необходимо смазывать подшипники вентилятора и подтягивать его ремень и хомутики шлангов, если в этом есть необходимость. В том случае, если для охлаждения вы используете воду, то в холодную погоду, особенно при температуре ниже О °С, необходимо следить, чтобы вода в радиаторе не замерзла, иначе сам радиатор и цилиндр будут испорчены. Для защиты двигателя от мороза на облицовку радиатора надевают утеплительный чехол. 

Если вы хотите наглядно ознакомиться с системой охлаждения двигателя, то обязательно посмотрите это видео.


Еще статьи про ""

Заметили опечатку на сайте? Выделите ее и нажмите Ctrl + Enter

Система охлаждения - это совокупность устройств, обеспечивающих принудительный отвод теплоты от нагревающихся деталей двигателя.

Потребность в системах охлаждения для современных двигателей вызвана тем, что естественное рассеивание теплоты наружными поверхностями двигателя и теплоотвод в циркулирующее моторное масло не обеспечивают оптимального температурного режима работы двигателя и некоторых его систем. Перегрев двигателя связан с ухудшением процесса наполнения цилиндров свежим зарядом, пригоранием масла, увеличением потерь на трение и даже заклиниванием поршня. На бензиновых двигателях возникает также опасность калильного зажигания (не от искры свечи, а вследствие высокой температуры камеры сгорания).

Система охлаждения должна обеспечивать автоматическое поддержание оптимального теплового режима двигателя на всех скоростных и нагрузочных режимах его работы при температуре окружающего воздуха -45…+45 °С, быстрый прогрев двигателя до рабочей температуры, минимальный расход мощности на приведение в действие агрегатов системы, малую массу и небольшие габаритные размеры, эксплуатационную надежность, определяемую сроком службы, простотой и удобством обслуживания и ремонта.

На современных колесных и гусеничных машинах применяются воздушная и жидкостная системы охлаждения.

При использовании воздушной системы охлаждения (рис. а) теплота от головки и блока цилиндров передается непосредственно обдувающему их воздуху. Через воздушную рубашку, образов ванную кожухом 3, охлаждающий воздух прогоняется с помощью вентилятора 2, приводимого в действие от коленчатого вала с использованием ременной передачи. Для улучшения теплоотвода цилиндры 5 и их головки снабжены ребрами 4. Интенсивность охлаждения регулируется специальными воздушными заслонками 6, управляемыми автоматически с помощью воздушных термостатов.

Большинство современных двигателей имеет жидкостную систему охлаждения (рис. б). В систему входят рубашки охлаждения 11 и 13 соответственно головки и блока цилиндров, радиатор 18, верхний 8 и нижний 16 соединительные патрубки со шлангами 7 и 15, жидкостный насос 14, распределительная труба 72, термостат 9, расширительный (компенсационный) бачок 10 и вентилятор 77. В рубашке охлаждения, радиаторе и патрубках находится охлаждающая жидкость (вода или антифриз - незамерзающая жидкость).

Рис. Схемы воздушной (а) и жидкостной (б) систем охлаждения двигателя:
1 - ременная передача; 2, 17 - вентиляторы; 3 - кожух; 4 - ребра цилиндра; 5 - цилиндр; 6 - воздушная заслонка; 7, 15 - шланги; 8, 16 - верхний и нижний соединительные патрубки; 9 - термостат; 10 - расширительный бачок; 77, - рубашки охлаждения головки и блока цилиндров; 12 - распределительная труба; 14 - жидкостный насос; 18 - радиатор

При работе двигателя приводимый в действие от коленчатого вала жидкостный насос создает в системе циркуляцию охлаждающей жидкости. По распределительной трубе 12 жидкость направляется сначала к наиболее нагретым деталям (цилиндры, головка блока), охлаждает их и по патрубку 8 поступает в радиатор 18. В радиаторе поток жидкости разветвляется по трубкам на тонкие струйки и охлаждается воздухом, продуваемым через радиатор. Охлажденная жидкость из нижнего бачка радиатора по патрубку 16 и шлангу 15 снова поступает в жидкостный насос. Поток воздуха через радиатор обычно создает вентилятор 77, приводимый в действие от коленчатого вала или специального электродвигателя. На некоторых гусеничных машинах для,обеспечения потока воздуха применяется эжекционное устройство. Принцип действия этого устройства заключается в использовании энергии отработавших газов, вытекающих с большой скоростью из выпускной трубы и увлекающих за собой воздух.

Регулирует циркуляцию жидкости в радиаторе, поддерживая оптимальную температуру двигателя, термостат 9. Чем выше температура жидкости в рубашке, тем значительнее открыт клапан термостата и больше жидкости поступает в радиатор. При низкой температуре двигателя (например, непосредственно после его пуска) клапан термостата закрыт, и жидкость направляется не в радиатор (по большому кругу циркуляции), а сразу в приемную полость насоса (по малому кругу). Этим достигается быстрый прогрев двигателя после пуска. Интенсивность охлаждения регулируется также с помощью жалюзи, установленных на входе воздушного тракта или выходе из него. Чем больше степень закрытия жалюзи, тем меньше воздуха проходит через радиатор и хуже охлаждение жидкости.

В расширительном бачке 10, расположенном выше радиатора, имеется запас жидкости для компенсации ее убыли в контуре из-за испарения и утечек. В верхнюю полость расширительного бачка часто отводят образовавшийся в системе пар из верхнего коллектора радиатора и рубашки охлаждения.

Жидкостное охлаждение по сравнению с воздушным имеет следующие преимущества: более легкий пуск двигателя в условиях низкой температуры окружающего воздуха, более равномерное охлаждение двигателя, возможность применения блочных конструкций цилиндров, упрощение компоновки и возможность

изоляции воздушного тракта, меньший шум от двигателя и более низкие механические напряжения в его деталях. Вместе с тем жидкостная система охлаждения, имеет ряд недостатков, таких, как более сложная конструкция двигателя и системы, потребность в охлаждающей жидкости и более частой смене масла, опасность подтекания и замерзания жидкости, повышенный коррозионный износ, значительный расход топлива, более сложное обслуживание и ремонт, а также (в ряде случаев) повышенная чувствительность к изменению температуры окружающего воздуха.

Жидкостный насос 14 (см. рис. б) обеспечивает циркуляцию охлаждающей жидкости в системе. Обычно применяются центробежные крыльчатые насосы, но иногда используются шестеренные и поршневые насосы. Термостат 9 может быть одно- и двухклапанным с жидкостным термосиловым элементом или элементом, содержащим твердый наполнитель (церезин). В любом случае материал для термосилового элемента должен иметь очень большой коэффициент объемного расширения, чтобы при нагреве стержень клапана термостата мог перемещаться на довольно большое расстояние.

Практически, все двигатели наземных ТС с жидкостным охлаждением снабжены так называемыми закрытыми системами охлаждения, которые не имеют постоянной связи с атмосферой. При этом в системе образуется избыточное давление, что приводит к повышению температуры кипения жидкости (до 105… 110°С), увеличению эффективности охлаждения и уменьшению потерь, а также снижению вероятности появления в потоке жидкости пузырьков воздуха и пара.

Поддержание необходимого избыточного давления в системе и обеспечение доступа в нее атмосферного воздуха при разрежении осуществляется с помощью двойного паровоздушного клапана, который устанавливается в самой высокой точке жидкостной системы (обычно в крышке наливной горловины расширительного бачка или радиатора). Паровой клапан открывается, позволяя избытку пара уйти в атмосферу, если давление в системе превышает атмосферное на 20… 60 кПа. Воздушный клапан открывается, когда давление в системе снижается на 1… 4 кПа по сравнению с атмосферным (после остановки двигателя охлаждающая жидкость остывает, и ее объем уменьшается). Перепады давления, при которых открываются клапаны, обеспечиваются подбором параметров клапанных пружин.

В жидкостной вентиляционной системе охлаждения радиатор омывается потоком воздуха, создаваемым вентилятором. В зависимости от взаимного расположения радиатора и вентилятора могут применяться следующие типы вентиляторов: осевые, центробежные и комбинированные, создающие как осевой, так и радиальный потоки воздуха. Осевые вентиляторы устанавливают перед радиатором или за ним в специальном воздухоподводящем канале. К центробежному вентилятору воздух подводится по оси его вращения, а отводится - по радиусу (или наоборот). При нахождении радиатора перед вентилятором (в области всасывания) поток воздуха в радиаторе более равномерный, а температура воздуха не повышена из-за его перемешивания вентилятором. При нахождении радиатора за вентилятором (в области нагнетания) поток воздуха в радиаторе турбулентный, что повышает интенсивность охлаждения.

На тяжелых колесных и гусеничных ТС приведение вентилятора в действие обычно осуществляется от коленчатого вала двигателя. Могут использоваться карданные, ременные и зубчатые (цилиндрические и конические) передачи. В целях снижения динамических нагрузок на вентилятор в его приводе от коленчатого вала часто применяются разгружающие и демпфирующие устройства в виде торсионных валиков, резиновых, фрикционных и вязкостных муфт, а также гидромуфт. Для привода вентилятора относительно маломощных двигателей широко используются специальные электродвигатели, питание которых осуществляется от бортовой электросистемы. Это, как правило, уменьшает массу силовой установки и упрощает ее компоновку. Кроме того, применение электродвигателя для привода вентилятора позволяет регулировать частоту его вращения, а следовательно, и интенсивность охлаждения. При низкой температуре охлаждающей жидкости возможно автоматическое отключение вентилятора.

Радиаторы связывают друг с другом воздушный и жидкостный тракты системы охлаждения. Назначение радиаторов - передача теплоты от охлаждающей жидкости атмосферному воздуху. Основные части радиатора - входной и выходной коллекторы, а также сердцевина (охлаждающая решетка). Сердцевина изготавливается из меди, латуни или алюминиевых сплавов. По типу сердцевины различают следующие виды радиаторов: трубчатые, трубчато-пластинчатые, трубчато-ленточные, пластинчатые и сотовые.

В системах охлаждения колесных и гусеничных машин наибольшее распространение получили трубчато-пластинчатые и трубчато-ленточные радиаторы. Они жестки, прочны, технологичны в производстве и обладают высокой тепловой эффективностью. Трубки таких радиаторов имеют, как правило, плоскоовальное сечение. Трубчато-пластинчатые радиаторы могут также состоять из трубок круглого или овального сечения. Иногда трубки плоскоовального сечения располагают под углом 10… 15° к воздушному потоку, что способствует турбулизации (завихрению) воздуха и повышает теплоотдачу радиатора. Пластины (ленты) могут быть гладкими или гофрированными, с пирамидальными выступами или отогнутыми просечками. Гофрирование пластин, нанесение просечек и выступов увеличивают охлаждающую поверхность и обеспечивают турбулентное течение потока воздуха между трубками.

Рис. Решетки трубчато-пластинчатого (а) и трубчато-ленточного (б) радиаторов

Большая часть серьёзных неисправностей автомобиля связана с перегревом двигателя. Температура газов в цилиндре достигает 2000 гр. При сгорании топлива в цилиндре образуется большое количество тепла, которое необходимо отвести и тем самым не допустить перегрева деталей двигателя.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

Рис. 1 — двигатель, 2 — радиатор, 3 — отопитель, 4 — термостат, 5 — расширительный бачок, 6 — пробка радиатора, 7 — верхний патрубок, 8 — нижний патрубок, 9 — вентилятор радиатора, 10 — датчик включения вентилятора, 11 — датчик температуры, 12 — помпа.

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости. Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор.

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Поиск и устранение неисправностей в системе охлаждения

Специалистами фирмы «АБ-Инжиниринг» под руководством Хрулева А.Э. разработала таблица причин и последствий перегрева двигателя. Сам перегрев двигателя — это температурный режим его работы, характеризуемый закипанием охлаждающей жидкости. Но не только перегрев является неисправностью. Работа двигателя при постоянно пониженной температуре тоже считаем неисправностью, т.к. при этом двигатель работает при несвойственном ему температурном режиме. Выход из строя термостата, электровентилятора или вязкостной муфты, термовыключателей и пр. приведет к нештатной работе системы охлаждения. Если водитель вовремя обнаружит признаки нарушения теплового режима работы двигателя и не допустит необратимых процессов, то ремонт системы охлаждения не будет дорогим и долгим. Поэтому настоятельно рекомендуем обратить Ваше (и Ваших клиентов) внимание на температурные режимы двигателя.

А. Первым делом необходимо проверить схему соединения патрубков системы охлаждения, если автомобиль не новый или поступил в ремонт после ремонта на другом сервисе.

Кому-то такое предложение покажется смешным, но жизнь показала обратное, примеры:

  • собранный после капремонта автомобиль имел соединение патрубка системы вентиляции картера с расширительным бачком системы охлаждения;
  • установленный нештатный вентилятор с лопастями, направляющими воздушный поток не в ту сторону;
  • лопасти электровентилятора свободно вращаются на валу выключенного двигателя;
  • разъёмы электровентилятора разболтаны или оборваны и т.п.

Осмотреть радиатор на предмет внешнего засорения. Осмотреть зоны и пути естественного охлаждения двигателя. Отрицательным примером может служить мощная защита нижней части двигателя, которая преграждает путь воздушному потоку, охлаждающему двигатель снизу. Иногда поломка бампера, нижняя часть которого имеет направляющие воздушного потока на двигатель, приводит к перегреву (VW «Пассат» Б3).

Б. После осмотра необходимо проверить уровень охлаждающей жидкости в системе, наличие и исправность клапанов крышек радиатора и расширительного бачка, целостность патрубков и шлангов. Уточнить, какой антифриз или просто вода залиты в систему, т.к. температура кипения у каждой жидкости своя.

Если первые два пункта (А или Б) выявили какие-то неисправности, их необходимо устранить или принять к сведению при вынесении «приговора». При добавлении охлаждающей жидкости необходимо помнить, что не все автомобили спроектированы по принципу «просто добавь воды». К примеру на автомобиле БМВ (М20, Е34) при добавлении охлаждающей жидкости необходимо включить зажигание и установить регуляторы температуры печки в режим «максимально тепло», чтобы включились клапана печки и открылись для движения охлаждающей жидкости по системе, к тому же необходимо поднять радиатор вверх, т.к. расширительный бачок, встроенный в радиатор «чудо-проектировщиками» Германии, расположен ниже уровня печки салона и она часто завоздушивается.

Если есть подозрение на то, что двигатель завоздушен (в системе находится воздух, который препятствует движению жидкости), необходимо выкрутить специальные заглушки системы охлаждения для выпуска воздуха. Расположены они обычно в верхней части системы охлаждения двигателя. Запустить двигатель, включить отопители салона, включит вентилятор. Наблюдать за прогревом двигателя, узлов и агрегатов. Если в системе есть расширительный бачок, то проверить циркуляцию жидкости, т.е. её движение по системе. При добавлении оборотов двигателя до 2 500 — 3 000 в бачок должна поступать мощная струя охлаждающей жидкости. Из выкрученных (не полностью!) заглушек может некоторое время выходить воздух и как только польётся жидкость — заглушки необходимо закрутить. По мере прогрева двигателя из отопителя салона должен идти прогревающийся воздух. Если двигатель прогревается, а воздух из отопителя холодный, то это является первым признаком «завоздушивания» системы охлаждения. Необходимо заглушить двигатель и принять меры по поиску и устранению этой неисправности.

При исправном термостате (температура открытия может быть разной от 80 до 95 градусов) после прогрева нижний патрубок радиатора должен иметь примерно такую же температуру, как и верхний. Если это не так, значит плохая прокачка охлаждающей жидкости через радиатор.

При исправном термостате через некоторое время после его открытия должен включиться вентилятор системы охлаждения. Если в системе установлен не электровентилятор, то необходимо проверить датчик включения цепи электромагнитной муфты или работу вязкостной муфты. При неисправности вязкостной муфты вентилятор системы охлаждения на разогретом двигателе можно остановить и удерживать рукой (при остановке соблюдать осторожность — останавливать мягким предметом, чтобы не повредить крыльчатку вентилятора или руку). Необходимо проверить напор воздуха и его температуру — горячий воздух должен быть направлен на двигатель.

Давление в системе охлаждения должно медленно возрастать по мере прогрева двигателя и медленно опускаться после выключения двигателя. Если верхний патрубок, идущий к радиатору раздувается при повышении оборотов двигателя, необходимо проверить, не попадают ли в систему охлаждения часть отработанных газов. Обычно это заметно по масляной плёнке в расширительном бачке или пузырению охлаждающей жидкости. При этом из глушителя обычно интенсивно идёт белый дым от разогретой и испаряющейся охлаждающей жидкости, попадающей в цилиндры двигателя. В таком случае необходимо проверить маслозаливную горловину двигателя и сели на ней белая эмульсия, то охлаждающая жидкость не только в цилиндрах двигателя, но и в системе смазки (необходимо прекратить движение). Приведём несколько примеров из практики различных сервисов, которые «говорят» о том, что диагностика Двигателя неотделима от диагностики всех систем автомобиля, в том числе и системы охлаждения.

А\м МАЗДА 626 — хозяин жалуется на неравномерность оборотов двигателя или повышенные обороты холостого хода. Проверка системы управления (и самодиагностика) не выявили неисправности. Обратили внимание на повышенное напряжение на температурном датчике охлаждающей жидкости.

Система управления добавляет количество топлива, т.к. реагирует на высокое напряжение на датчике (двигатель холодный). Оказалось, что в системе охлаждения мало жидкости, датчик «оголён». Просто добавлен до нормального уровень охлаждающей жидкости и обороты нормализуются.

А\м ФОРД — охлаждающая жидкость попадала в масло нетрадиционным путём — через систему охлаждения масла, расположенную вокруг масляного фильтра.

А\м ФОРД — после прогрева двигателя переставал работать один цилиндр. Замена свечи и другие работы приводили к положительному результату (к определению неисправности это не имело отношения, просто за время проведения работ двигатель остывал) — цилиндр начинал работать и клиент уезжал. На следующий день он снова у нас. Оказалось — трещина в головке блока в районе выпускного клапана неработающего цилиндра. Пока двигатель холодный — всё в норме. При прогреве — трещина увеличивалась и начинала пропускать охлаждающую жидкость в цилиндр. Смесь обеднялась и начинались перебои в работе, а затем полностью отключался цилиндр.

Таких примеров можно приводить много, они есть в практике каждого авторемонтника. Главный вывод должен сделать себе каждый, кто серьёзно занят авторемонтом — замечать и анализировать всё значительное и незначительное, т.к. эти позиции могут резко поменяться местами.

Как отмечалось ранее, существует два типа систем охлаждения двигателей - жидкостные и воздушные. Они отличаются тепловым контуром и теплоносителем, обеспечивающим отвод теплоты от наиболее нагреваемых деталей. Основные компоненты типов систем охлаждения представлены на рис. 1.7. В зависимости от типа системы охлаждения могут иметь разное конструктивное исполнение.

В системах жидкостного охлаждения теплоноситель циркулирует по контуру «рубашка охлаждения - радиатор». Жидкостный теплоноситель нагревается вследствие перепада температур между стенками цилиндров и теплоносителем. Нагретый теплоноситель

Рис. 1.7.

переносит теплоту к радиатору, где она частично рассеивается в окружающую среду потоком воздуха, проходящим через радиатор. Этот процесс является непрерывным вследствие постоянной циркуляции жидкости. Отвод теплоты осуществляется принудительно и регулируется.

Системы жидкостного охлаждения могут быть проточными, испарительными и замкнутыми.

Проточные системы охлаждения забирают охлаждающую жидкость (воду) из естественных водоемов, направляют в рубашку охлаждения двигателя и после нагрева выбрасывают в водоем (рис. 1.8). Эти системы просты по конструкции, их эффективность зависит от качества и температуры воды. Применяются они в стационарных, судовых и лодочных навесных двигателях.

Рис. 1.8.

В проточных системах охлаждения температура воды на выходе из двигателя составляет около 85 °С. Перепад температур воды, выходящей из двигателя и входящей в него, не превышает

15...20 °С. Принято, что при охлаждении жесткой пресной и морской водой температура па выходе из двигателя не должна превышать 55 °С во избежание интенсивного выделения накипи и солей на внутренних полостях охлаждающих систем. Этот недостаток в судовых двигателях частично устраняется за счет использования проточно-замкнутых систем охлаждения.

Проточно-замкнутая система охлаждения состоит из двух жидкостных контуров, один из которых замкнутый, использующий пресную нежесткую воду, другой - проточный, использующий воду из водоема (рис. 1.9). Вода замкнутого контура из рубашки охлаждения двигателя охлаждается в холодильнике, циркуляция воды осуществляется принудительно и обеспечивается водяным насосом. К холодильнику вторым насосом подается вода из водоема, которая охлаждает воду замкнутого контура. В замкнутом контуре охлаждения предусмотрен расширительный бачок для компенсации увеличения объема воды при нагревании, отвода из воды воздуха и компенсации утечек воды из системы.

Температура воды, выходящей из двигателя, в сообщающихся с атмосферой замкнутых системах не поднимается выше 85...90 °С. При оснащении расширительного бачка паровоздушным клапа-


Рис. 1.9. Схема комбинированной проточно-замкнутой системы охлаждения пом давление в системе превышает атмосферное и составляет 0,12...0,13 МПа, температура воды увеличивается до 105 °С.

Рис. 1.10.

Перепад температур воды па выходе из двигателя и входе после холодильника должен быть не более 10... 15°.

Испарительные системы охлаждения (рис. 1.10) обеспечивают отвод теплоты за счет испарения охлаждающей жидкости (воды), омывающей наиболее нагреваемые детали двигателя. Выделяющиеся пары конденсируются в холодильнике системы охлаждения. Циркуляция воды происходит за счет перемещения слоев жидкости при образовании и перемещении паровой фракции. Испарительные системы охлаждения отличаются простотой конструкции, требуют большого количества воды вследствие испарения. Используются испарительные системы преимущественно па стационарных небольшой мощности калоризаторпых двигателях с низкой степенью сжатия и воспламенением рабочей смеси от калильной (калоризаторной) головки.

Замкнутой системой охлаждения с естественной циркуляцией охлаждающей жидкости является тер моей фон пая система охлаждения (рис. 1.11). Циркуляция жидкости осуществляется вследствие напора, возникающего при разной плотности нагретой и охлажденной жидкости. Охлаждающая жидкость в полостях вокруг цилиндров и в головке при работе двигателя нагревается, поднимается вверх и поступает в верхний бак радиатора. В радиаторе жидкость под действием гравитационных сил опускается в нижний бачок. Потоком воздуха, который под воздействием вентилятора проходит через сердцевину радиатора, жидкость охлаждается. Из нижнего бачка радиатора охлажденная жидкость поступает в рубашку охлаждения двигателя, вытесняя нагретые слои жидкости в верхний бачок радиатора.

Термосифонпая система охлаждения обладает несложным устройством, менее эпергозатратна, но удовлетворительно работает


Рис. 1.11.

охлаждения

при большом объеме жидкости и значительной поверхности охлаждения радиатора. Перепад температур охлаждающей жидкости на выходе из двигателя и на входе после радиатора достигает 30 °С. На тракторах и автомобилях термосифонная система охлаждения вследствие больших габаритно-массовых параметров, нерегулируемое™ и большого перепада температур охлаждающей жидкости нс применяется.

Система охлаждения с принудительной циркуляцией жидкости (рис. 1.12) отличается от термосифонной тем, что после радиатора устанавливается насос. Жидкость из нижнего бачка под давлением нагнетается в нижнюю полость рубашки охлаждения, а затем проходит в верхнюю полость и головку

Циркуляция жидкости из нижней полости рубашки охлаждения в верхнюю является недостатком этой системы, так как в зону камеры сгорания и к поверхностям головки, имеющим наибольшую температуру, жидкость поступает уже нагретой. Такая циркуляция охлаждающей жидкости нс способствует эффективному протеканию рабочего процесса двигателя.

Система охлаждения с принудительной циркуляцией жидкости может выполняться как открытой, так и закрытой. Закрытая система разобщена с атмосферой и работает при избыточном давлении, вследствие чего температура кипения при заправке системы


Рис. 1.12.

жидкости

водой повышается до 105... 107 °С. Рабочая температура охлаждающей воды в закрытой системе составляет 98... 100 °С, а в открытой, сообщающейся с атмосферой, - 90...95 °С.

Комбинированная система охлаждения (рис. 1.13) отличается тем, что охлаждающая жидкость насосом подастся в верхнюю полость рубашки охлаждения. Водяной насос обеспечивает принудительную циркуляцию жидкости. В отводящем патрубке


Рис. 1.13.

устанавливается термостат, от полости установки термостата выполняется канал (патрубок), соединенный с всасывающей полостью водяного насоса. При прогреве двигателя термостат направляет жидкость, минуя радиатор, к насосу, чем обеспечивается интенсивный прогрев двигателя. После достижения рабочей температуры в системе охлаждения клапан термостата открывается и направляет жидкость через радиатор. В системе охлаждения поддерживается избыточное давление 0,045...0,05 МПа, вследствие чего температура кипения воды повышается до 107...110 °С, что снижает вероятность ее закипания при повышенных нагрузочных режимах.

Перепад температур жидкости на выходе из двигателя и после радиатора составляет 5...6 °С, что обеспечивает благоприятные условия для работы двигателя. Комбинированные закрытые системы с принудительной циркуляцией и автоматическим регулированием температуры жидкости экономичнее ранее рассмотренных и широко применяются на тракторах и автомобилях.

Воздушные системы охлаждения, в отличие от жидкостных, не имеют многообразия схем по принципу работы. Охлаждение двигателя осуществляется потоком воздуха, проходящим через оребренную поверхность цилиндра. Наружные поверхности блока двигателя воздушного охлаждения имеют кожуха, дефлекторы, которые образуют воздушный тракт. Поток воздуха в воздушном тракте направляется к наиболее нагретым деталям двигателя. Движение потока воздуха может осуществляться путем нагнетания или всасывания. Существенный недостаток второго способа в том, что оребренные поверхности интенсивно загрязняются и эффективность охлаждения уменьшается. Наибольшее применение получил способ нагнетания воздуха в воздушный тракт охлаждения двигателя. Конструкция схем воздушного охлаждения зависит от расположения и компоновки цилиндров .

Схема движения воздушного потока определяется компоновкой вентилятора, его приводом. Вентилятор приводится в движение непосредственно от коленчатого вала или ременной передачей. Для эффективного и равномерного охлаждения двигателя при наименьших затратах мощности воздух должен обдувать поверхности охлаждающих деталей равномерно и с достаточно высокой массовой скоростью. Поток воздуха первоначально должен охладить головку цилиндров, включая свечи зажигания и форсунки.


Рис. 1.14.

На рис. 1.14 представлены компоновочные схемы воздушного охлаждения двигателей с вертикальным рядным расположением цилиндров. Поток воздуха нагнетается в воздушный тракт, который формируется вдоль одной из боковых сторон ряда цилиндров двигателя.

Аэродинамическое сопротивление воздушного тракта зависит от места установки и привода вентилятора. При установке вентилятора на оси коленчатого вала траектория движения частиц воздуха удлиняется, поток воздуха совершает несколько поворотов, прежде чем поступить к оребренной поверхности цилиндров.

При V-образном расположении цилиндров (рис. 1.15) возможно применение одного или двух нагнетательных вентиляторов. Вентилятор может приводиться в движение непосредственно от коленчатого вала или устанавливаться так, чтобы направлять поток воздуха к каждому ряду цилиндров и иметь ременный привод. При оппозитном расположении цилиндров поток воздуха нагнетается в воздушный тракт и поступает на каждый ряд цилиндров (рис. 1.16).

Независимо от схемы компоновки цилиндров, установки и привода вентилятора принцип работы системы охлаждения неизменен. Основным недостатком воздушной системы охлаждения является неравномерность охлаждения и более высокий температурный режим двигателя. Температура внутренних поверхностей цилиндров и головки достигает 130... 140 °С. Температура в системах воздушного охлаждения поддерживается при помощи устройств, регулирующих расход потока воздуха путем движения его по межреберным каналам охлаждающих поверхностей, и другими способами. Воздушное охлаждение широко применяется на малогабаритных двигателях малой мощности, на двигателях большой мощности его использование ограничено.


Рис. 1.15.
