Двигатель Chevrolet 1.8 F18D4 (141 л.с.) Круз, Опель Мокка

Краткое описание

Двигатель Шевроле 1.8 F18D4 устанавливался на автомобили Шевроле Круз 1.8 (Chevrolet Cruze) и Опель Мокка (Opel Mokka). Двигатель производится с 2008 года.
Особенности. Двигатель Шевроле 1.8 F18D4 это усовершенствованный двигатель . Двигатель получил систему регулирования фаз газораспределения VVT впускных и выпускных каналов и систему изменения длины каналов впускной трубы. Привод газораспределительного механизма остался ременной, но ресурс ремня был увеличен до 150 тыс. км. Убраны гидрокомпенсаторы, вместо них появились тарированные стаканы, которые необходимо менять раз в 100 тыс. км. EGR на этом двигателе нет. Двигатель 1.8 F18D4 140 л.с. был избавлен от типичных проблем 1.8 F18D3.
Ресурс мотора остался прежним – в районе 250000 км пробега.

Характеристики двигателя Chevrolet 1.8 F18D4 (141 л.с.) Круз, Опель Мокка

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	1,796
Диаметр цилиндра, мм	80,5
Ход поршня, мм	88,2
Степень сжатия	10,5
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	104 кВт - (141 л.с.) / 6300 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	175 Н м / 3800 об/мин
Система питания	Распределенный впрыск топлива с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 5
Вес, кг	115

Конструкция

Четырехтактный четырехцилиндровый бензиновый с электронной системой управления впрыском топлива и зажиганием, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов с системой регулировки фаз. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки - комбинированная.

Впускной и выпускной клапаны

Диаметр тарелки впускного клапана 31,0 мм, выпускного – 27,5 мм. Диаметр стержня впускного и выпускного клапана – 5,0 мм. Длина впускного клапана – 114,0 мм, а выпускного –113,2 мм. Впускной клапан изготовлен из хром-кремниевого сплава, а головка выпускного сделана из хром-марганец-никелевый сплава, стержнь из хром-кремниевого сплава.

Обслуживание

Замена масла в двигателе Шевроле 1.8 F18D4. На автомобиле Шевроле Круз и Опель Мокка с двигателем 1.8 F18D4 (141 л.с.) замена масла каждые 15 тыс. км или 12 месяцев. В двигателе 4,5 литра масла. При замене масла с фильтрующим элементом понадобится 4,1-4,5 литра, без фильтра - около 4 литров. Тип масла: 5W-30, 5W-40, 0W-30 и 0W-40 (низкие температуры), класс - GM-LL-A-025. Одобренное масло - GM Dexos2.
Замена ремня ГРМ Шевроле 1.8 F16D4 Круз. Раз в 100 тыс. км нужно проверять его состояние. Замена ремня ГРМ вместе с роликами производят каждые 150 тыс. км (иначе порвет ремень и загнет клапана).
Менять свечи через каждые 60 тыс. км пробега. Свечи NGK ZFR6U-11.
Воздушный фильтр Шевроле 1.8 должен быть заменен на 50 тыс. км его службы.
Заменять охлаждающую жидкость в 1.8 F14D4 по регламенту GM требуется каждые 240 тыс. км или 5 лет (для условия РФ лучше раз в 2 года). Заливать антифриз GM Dex-Cool.

И цепь, и ремень, если говорить кратко. Первые модели от компании General Motors – Chevrolet впервые сошли с конвейера в 1998 году. Линейка двигателей на тот момент была представлена одним экземпляром с объёмом 1.4 литра (A14NET/NEL). Немного позже устанавливались моторы с объёмами 1.6 и 1.8 литра под маркировками F16D4 и F18D4, соответственно. Первый двигатель с объёмом 1.4 имел предустановленный ГРМ цепного типа, два последующих – классические в виде ремня.

Кратко о приводе ГРМ

Газораспределительный механизм важное составное звено в двигателе. Этот узел приводит в движение распределительный и коленчатый валы в движение. Под давлением происходит воспламенение горючей смеси в камере сгорания, автомобиль передвигается.

Ремень, как элемент привода, стал настолько популярен, что процентное соотношение превышает 75 % из всех технических средств, имеющихся в продаже. Ранее цифра едва ли достигали 25 %.

Преимущества и недостатки ременного привода

Преобладающее большинство двигателей Шевроле Круз атмосферного типа оснащены ременным приводом. Среди множества «плюсов», обозначим следующие:

• простота замены, установки;
• отсутствие смазывающей среды;
• низкий уровень шума. Показатель шумности составляет рекордные 15%.

Вместе с тем, имеются недостатки, точнее один, но существенный – недлительный ресурс эксплуатации. На практике показатель пробега не превышает отметки в 70 – 80 тыс. км. При условии агрессивного стиля управления или попадания моторного масла на ремень, ресурс сокращается на треть. Учитывая множество подделок, срок использования едва ли превышает отметку в 60 000 км.

Преимущества и недостатки цепного привода

Как уже упоминалось, цепь используется только на двигателе с объёмом 1.4 литра.

Преимущества:

• длительность срока эксплуатации автомобиля. Реальный пробег составляет не менее 150 000 км. При условии надлежащего использования машины, ресурс достигает отметки в 180 000 км;
• надёжность;
• прочность конструкции.

Недостатки также присутствуют:

• наибольший и главный «минус» — излишний шум в процессе работы;
• необходимость установки дополнительных деталей для полноценного функционирования механизма, таких как натяжитель, успокоитель;
• систематическая профилактика, восполнение недостающего количества смазывающего вещества. В противном случае, цепь просто заклинит.

Натяжение цепных звеньев процесс сложный и возможен только при исправных натяжных роликах. Под высоким давлением масла ролик вместе с пружиной регулируют натяжение цепи в процессе вращение коленчатого и распределительного валов Chevrolet Cruze.

Цепь или ремень. Что лучше

Однозначно ответить на вопрос невозможно. По причине того, что у каждого имеются плюсы и минусы. Владелец Шевроле Круз выбирает автомобиль исходя из своих потребностей и нужд. Стоит вопрос о выборе типа привода, лучше отдать предпочтение ременному. Несмотря на недлительный срок эксплуатации, установить новый ремень – дело пяти минут, в отличие от цепи.

Если автомобиль Chevrolet Cruze планируется использовать в особых климатических регионах с отрицательными температурами, выбор сделайте в сторону цепного привода. Ремень менее адаптирован к холоду. А если учесть попадание ледяной воды, окончательное решение очевидно.

Независимо от типа предустановленного механизма привода ГРМ, проводите технический осмотр, устанавливайте только качественные и оригинальные детали, используйте умеренный стиль управления автомобилем Chevrolet Cruze.

Замена ГРМ Шевроле Круз 1.8 литра (141 л.с.) требуется раз в 150 000 километров. Да, именно столько и ходят современные ремни газораспределительного механизма. Правда замена может потребоваться и по другой причине. Например вышел из строя ролик ГРМ или на ремень попало моторное масло. В этом случае откладывать ремонт не стоит. Не будем забывать, что при обрыве ГРМ на Chevrolet Cruze клапана загибает и вашему автомобилю потребуется дорогостоящий ремонт двигателя. Операция по замене ремня привода ГРМ весьма сложная. Поскольку понадобится специальный инструмент для фиксации распредвалов от проворачивания, яма или эстакада. Плюс на эту процедуру уйдет довольно много времени для разборки и снятия различных деталей.

Начнем пожалуй со схемы ГРМ Шевроле Круз 1.8, что бы было понятно, что нам предстоит.

Спешим порадовать, в этой конструкции есть метки ГРМ. Однако для установки ремня нам обязательно понадобится зафиксировать шкивы распредвалов от проворачивания, иначе установить все по меткам не получится. Начинаем разборку двигателя Круз 1.8 литра. Для работы нам понадобится яма или эстакада, поскольку часть работ придется проводить снизу.

Под моторным отсеком Chevrolet Cruze головкой «на 13» отворачиваем четыре болта крепления защиты силового агрегата к подрамнику передней подвески. Снимаем защиту силового агрегата, поддерживая регулируемым упором. Далее следует снять правый грязезащитный щиток моторного отсека. Вынимаем два пистона, соединяющих одновременно щиток и подкрылок правого колеса. Головкой «на 8» отворачиваем три самореза крепления щитка к подрамнику. Сдвинув правый щиток вниз, выводим его из-под подкрылка колеса и снимаем.

Отворачиваем саморезы крепления подкрылка правого переднего колеса к переднему бамперу и крылу и вынимаем пистоны крепления передней части подкрылка к кузову, отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

Для проверки состояния ремня ГРМ головкой Е-10 отворачиваем два винта крепления верхней крышки привода. Снимаем крышку.

Проворачивая головкой Е-18 коленчатый вал по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов оцениваем состояние зубчатого ремня привода ГРМ.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов Шевроле Круз и демонтируем его натяжное устройство.

Для доступа к ремню ГРМ следует демонтировать правую опору силового агрегата. Устанавливаем через деревянный брусок под поддон картера двигателя регулируемый по высоте упор. Снимаем воздушный фильтр.

Головкой «на 15» отворачиваем два болта крепления правой опоры силового агрегата к лонжерону, три болта крепления опоры к кронштейну двигателя и гайку крепления опоры к брызговику кузова. Вынимаем опору из моторного отсека.

Демонтируем свечи зажигания. Для доступа к торцам рапределительных валов снимаем крышку головки блока цилиндров. Потянув вверх, снимаем с держателей крышки головки блока цилиндров кожухи жгутов проводов системы управления двигателем. Сдвигаем пружинный фиксатор наконечника трубки вентиляции картера. Снимаем наконечник трубки со штуцера крышки головки блока цилиндров.

Головкой Е-10 отворачиваем 11 винтов крепления крышки головки блока цилиндров. Снимаем крышку головки блока цилиндров двигателя.

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра. Для этого проворачиваем коленчатый вал по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов до момента совпадения метки на шкиве привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ. Метки ГРМ коленвала хорошо видны на следующем фото.

При этом пазы, выполненные на хвостовиках обоих распределительных валов, должны расположиться параллельно и практически на одном уровне с поверхностью головки блока цилиндров, прилегающей к крышке головки блока. Смотрим на фотографии далее.

Если пазы на хвостовиках распределительных валов не занимают указанное положение, поворачиваем коленчатый вал еще на один оборот (360 градусов) по часовой стрелке и вновь проверяем правильность установки коленчатого вала и распределительных валов.

Головкой Е-18 отворачиваем винт крепления шкива привода вспомогательных агрегатов. Чтобы при этом удержать от проворота коленчатый вал, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.

Если таким образом отвернуть винт крепления шкива не удалось, то, отвернув головкой «на 15» два болта, демонтируем грязезащитную пластину, закрывающую щель в месте соединения картера коробки передач и поддона картера двигателя - рядом с корпусом внутреннего шарнира привода правого колеса.

Через щель вставляем между зубьями маховика шлицевую отвертку и опираем ее на крышку подшипника дифференциала, блокируя тем самым коленчатый вал от проворачивания. Отвернув, вынимаем винт крепления шкива привода вспомогательных агрегатов. Снимаем шкив.

Головкой «на 15» отворачиваем три болта крепления кронштейна правой опоры силового агрегата (шкив насоса охлаждающей жидкости для наглядности снят). Снимаем кронштейн.

Шлицевой отверткой освобождаем фиксатор средней крышки привода ГРМ с одной стороны и с другой стороны.

Приподнимаем и снимаем среднюю крышку привода ГРМ. Головкой Е-10 с удлинителем отворачиваем четыре винта крепления нижней крышки привода ГРМ. Снимаем крышку привода газораспределительного механизма двигателя двигателя Шевроле Круз 1.8. Снова проверяем правильность установки фаз газораспределения двигателя.

При снятом шкиве привода вспомогательных агрегатов проверяем совпадение метки на зубчатом шкиве коленчатого вала с меткой на крышке блока цилиндров. Метки на зубчатых шкивах обоих распределительных валов должны располагаться друг против друга.

При необходимости поворачиваем коленчатый вал в требуемое положение за винт крепления шкива вспомогательных агрегатов, ввернутый на место через подходящую упорную втулку.

Для того чтобы при замене ремня зафиксировать распределительные валы от проворачивания, необходимо изготовить приспособление из металлической пластины или уголка. Размеры приспособления указаны на следующем фото.

Приспособление для фиксации распределительных валов поможет правильно установить новые ремень ГРМ Chevrolet Cruze 1.8.

Вставляем приспособление в пазы на хвостовиках распределительных валов. Пластина зафиксирует валы друг относительно друга.

Внимание! Во избежание повреждения задающих дисков датчиков положения распределительных валов устанавливайте пластину так, чтобы она не касалась дисков. Для этого в пластине выполнены два углубления.

Для ослабления натяжения ремня вставляем шестигранник «на 6» в отверстие ролика и, поворачивая шестигранником ролик по часовой стрелке, ослабляем натяжение ремня и стягиваем ремень с ролика. Снимаем ремень привода ГРМ с зубчатых шкивов распределительных валов и коленчатого вала.

Ремень привода ГРМ Шевроле Круз 1.6 литра (141 л.с.) имеет 146 зубьев, ширину 24 мм.

Внимание!После снятия ремня коленчатый вал нельзя поворачивать во избежание утыкания клапанов в поршни. При необходимости замены натяжного ролика ключом-звездочкой Torx T-50 отворачиваем винт его крепления. Снимаем ролик.

Для замены направляющего ролика ремня ключом Torx T-50 отворачиваем винт крепления ролика. Снимаем ролик. При установке натяжного ролика вводим выступающий конец его пружины (на обратной стороне ролика) в соответствующий паз на крышке блока цилиндров.

Перед монтажом ремня проверяем по совпадению установочных меток (см. выше) правильность установки коленчатого вала и корпусов исполнительных механизмов распределительных валов системы регулирования фаз. При необходимости поворачиваем коленчатый вал и зубчатые шкивы распределительных валов в нужное положение. Надеваем ремень на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за направляющий ролик. Повернув натяжной ролик по часовой стрелке, заводим за него ремень и отпускаем ролик. При этом ремень автоматически натянется.

Вынимаем фиксирующее приспособление из пазов хвостовиков распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов.

Вновь проверяем фазы газораспределения. В случае несовпадения установочных меток повторяем процедуру установки ремня привода ГРМ Шевроле Круз снова.

Если все в порядке затягиваем винт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Нм. Далее доворачиваем на 30 градусов, а затем еще на 15 градусов.

Все остальные детали и узлы двигателя Chevrolet Cruze 1.8 литра устанавливаем в обратной последовательности.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ ЦЕПИ ГРМ

Цепной привод ГРМ Chevrolet Cruze является частью газораспределительного механизма и участвует в передаче крутящего момента от коленчатого вала к распределительному. Цепь может соединять их напрямую или участвовать в работе косвенно, объединяя например распределительные валы между собой, если их два, при этом функциональное предназначение ее остается неизменным.

Контроль состояния цепи ГРМ, замена «успокоителей» и натяжителей, является частью планового технического обслуживания автомобиля и играет важную роль в работе двигателя транспортного средства. Производить контроль состояния газораспределительной системы необходимо регулярно, так как это напрямую влияет на мощность автомобиля, чувствительность при подаче газа и расход топлива.

ОСОБЕННОСТИ ЗАМЕНЫ ЦЕПИ

В большинстве моторов старых моделей автомобилей, для передачи крутящего момента использовались цепи с роликовыми звеньями, часто составляющие шли в два-три ряда, это делало цепь ГРМ очень надежным, практически вечным механизмом, не нуждающемся в постоянном техобслуживании. Часто автомобиль проходил до 300 000 км. и цепь механизма получала лишь боковой люфт, а самое страшное что могло произойти с газораспределительным механизмом это перескакивание звеньев, обрывы были крайне редки. С течением времени, тенденцией в создании автомобилей стали производственная цена, экономичность, экологичность и вес мотора автомобиля, влияющий на его мощность. В этих условиях производители стали стремиться к замене цепи ГРМ, на более легкий, дешевый и простой в техобслуживании ремень ГРМ. А те моторы, в конструкции которых сохранились цепи, роликовые составляющие были заменены на легкие пластинчатые звенья, более надежные чем ремни ГРМ, но все же не такие прочные, как роликовые цепи.

Цепь газораспределительного механизма Chevrolet Cruze обладает рядом особенностей, кардинально отличающих ее от ремня ГРМ.

1. Цепь является прочным механизмом, износ ее происходит значительно дольше, чем ремня ГРМ, обрывы случаются, но значительно реже, чем у двигателей с ременным приводом.

2. Обрыв цепи газораспределительного механизма происходит достаточно редко, а значит и поломка двигателя, требующая дорогостоящего капитального ремонта, возникает не часто.

3. Цепи ГРМ достаточно шумны, но при современном уровне шумоизоляции автомобиля, этот параметр становится не очень важным.

4. При изнашивании цепи происходит ее люфт и поперечное биение, это свидетельствует о необходимости замены старой цепи на новую. Так как деталь металлическая провисание и поперечное биение сопровождается сильным шумом, не заметить и не придать значение которому просто невозможно. Шум под капотом будет являться первым «звонком» свидетельствующим о необходимости проведения техобслуживания автомобиля.

5. Главным минусом замены цепи ГРМ Chevrolet Cruze является то, что она располагается внутри блока цилиндров и осуществить оценку ее состояния, не имея подготовки и опыта достаточно сложно. Кроме того, демонтаж и замена, при таком устройстве, процесс длительный и трудоемкий, а значит дорогостоящий.

6. В работе цепи ГРМ участвуют натяжители и успокоители - это расходные детали, которые быстро изнашиваются и нуждаются в более частых заменах, чем сама цепь ГРМ.

ВИДЫ НЕИСПРАВНОСТЕЙ

1. У цепей ГРМ, при полной исправности наблюдается естественный ход, который компенсируется натяжителями, при подаче давления масла. Неисправностью считается сильное боковое биение цепи ГРМ, которое появляется при растягивании звеньев. Определить реальную степень растяжки цепи можно только при квалифицированном осмотре газораспределительного механизма.

2. Люфт - это непосредственное растяжение цепи, которое наблюдается при длительной эксплуатации, может приводить к перескакиванию звеньев цепи и сбою в работе газораспределительного механизма, это приводит уменьшению чувствительности мотора при нажатии педали газа и увеличению расхода топлива.

3. Обрыв цепи ГРМ Chevrolet Cruze - является самым опасным для двигателя повреждением, в случае цепного привода мотора встречается не часто, но имеет место быть. В случае возникновения такой неисправности распределительный вал перестает быть связанным с коленчатым валом и может остановиться совершенно произвольно в таком положении, при котором какой-либо из клапанов газораспределительного механизма будет открыт. В этом случае поршень, двигаясь вверх, может столкнуться с клапаном, что приведет к его деформации и двигателю автомобиля грозит серьезный ремонт. Необходимо отметить, что обрыв цепи ГРМ не происходит неожиданно, практически всегда это сопровождается изменениями в работе транспортного средства, уменьшению его мощности, изменению потребления бензина и возникновением посторонних шумов.

Для предупреждения и профилактики работы газораспределительного механизма необходимо периодически производить дефектовку цепи ГРМ, это сохранит мотор автомобиля от поломки, предупредит преждевременный износ двигателя и увеличит срок его эксплуатации.

ПРИЧИНЫ ИЗНОСА

1. Эксплуатация автомобиля Chevrolet Cruze в экстремальных условиях. Частая езда по грунтованным дорогам, буксировка прицепов, тяжелых грузов, передвижение на повышенных скоростях приводит увеличению нагрузки на коленчатый вал, раскручиванию его до максимальных оборотов, что приводит к растяжению цепи ГРМ.

2. Так как цепь ГРМ располагается внутри блока цилиндров, она полностью омывается моторным маслом и как следствие очень чувствительно относится к его качеству. В случае использования качественного синтетичного масла обладающего в своем составе специализированными моющими присадками, срок службы цепи ГРМ значительно увеличивается

3. В работе цепи ГРМ участвуют детали, которые регулируют натяжение цепи, они являются расходными и нуждаются в периодической замене. Во время техобслуживания автомобиля необходимо проверять степень износа натяжителя и «успокоителя», несвоевременная замена данных деталей может привести к растяжению цепи и перескакиванию звеньев.

ПРИЗНАКИ НЕИСПРАВНОСТИ

1. Увеличение потребления бензина автомобилем;

2. Уменьшение мощности двигателя; 3. Появление лязга и шума под капотом автомобиля при заведенном моторе;

4. Полная остановка автомобиля на ходу, при попытке запуска мотор не заводится, а стартер вращается легче обычного;

5. Неустойчивая работа двигателя Chevrolet Cruze на холостом ходу и в движении;

6. Возникновение выстрелов в ресивере инжектора и выхлопной трубе.

Все эти неполадки могут свидетельствовать о сдвижении фаз газораспределения и ослабления натяжки цепи. Если на своем автомобиле вы заметили один или несколько признаков и этого списка - немедленно обратитесь в СТО, для проведения осмотра.

КАК ЧАСТО НУЖНО ПРОИЗВОДИТЬ ЗАМЕНУ ЦЕПИ ГРМ

Частота замены любых расходных материалов для автомобилей Chevrolet Cruze зависит от стиля вождения и режима эксплуатации машины. При экстремальном стиле вождения и агрессивном использовании транспортного средства производить замену цепи ГРМ необходимо по мере ее разбалтывания и износа.

В нормальных условиях эксплуатации необходимо производить замену цепи ГРМ в плановом режиме, каждые 100 - 150 000 км. пробега. Если на вашем автомобиле установлен аналоговый ремень, замену необходимо производить чуть раньше срока рекомендованного производителем транспортного средства.

Доверяйте свой автомобиль только профессиональным специалистам способным произвести грамотную дефектовку цепи ГРМ, оценить боковое биение и люфт, произвести замену и корректировку работы натяжителей, «успокоителей» цепного привода и замену цепи ГРМ Chevrolet Cruze.

Периодичность замены ремня ГРМ на Шевроле Круз составляет 60,000 км пробега или каждые 4 года (исходя из того, что случится быстрее). Вместе с тем, проверку ремня ГРМ рекомендуется осуществлять каждые 100,000 км. При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины. На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

Что понадобится для замены ремня ГРМ Шевроле Круз

Кроме того, на нем недопустимы следы масла - оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить. Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

Стоит отметить, что непосредственной процедуре замене ремня ГРМ Chevrolet Cruze предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

Для замены ремня ГРМ понадобятся: ключи на 10, 14, 17, раздвижные клещи, шестигранник на 5, комплект ремня ГРМ.

Перед заменой ремня ГРМ Шевроле Круз необходимо проделать снятие ремня привода вспомогательных агрегатов, демонтаж корпуса воздушного фильтра, снятие переднего правого колеса и выставление поршня первого цилиндра в ВМТ. О всех этих процедурах (за исключением снятия колеса), стоит упомянуть отдельно - это первые шаги в инструкции по замене ремня ГРМ.

Демонтаж корпуса воздушного фильтра Шевроле Круз

Чтобы снять корпус воздушного фильтра, нужны плоская отвертка и ключ на 10. Сначала надо ослабить хомут подводящего рукава и отсоединить его от патрубка корпуса воздушного фильтра. Затем сжать фиксатор и отсоединить шланг системы ГУР, который удерживается кронштейном на корпусе воздушного фильтра.

Далее надо поднять и вытащить держатели корпуса из креплений на кузове, после чего отсоединить от кронштейна жгут проводов датчика всасываемого воздуха. Затем отсоединить разъем проводов от датчика. Снять корпус воздушного фильтра, вытащив нижний патрубок из горловины из воздуховода.

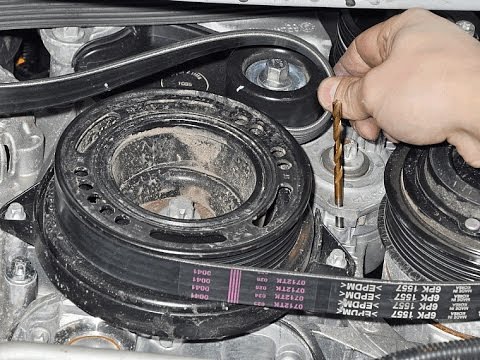

Снятие ремня генератора Шевроле Круз

Снятие ремня привода вспомогательных агрегатов, в принципе, дает представление о том, как происходит замена ремня генератора Шевроле Круз. Для работы понадобится ключ на 14.

Перед тем, как приступить к снятию ремня, для удобства следует снять корпус воздушного фильтра.

Снять приводной ремень своими руками очень просто - нужно ослабить натяжение ремня, повернув ключом натяжной ролик по часовой стрелке. После этого можно убрать ремешок со шкивов, запомнив, как он был установлен. Установка в обратном порядке.

Метки при замене ремня ГРМ Шевроле Круз

Чтобы не нарушить установку фаз газораспределения при замене ремня ГРМ, поршень 1-го цилиндра выставляют в ВМТ (верхнюю мертвую точку) такта сжатия при помощи меток на шкивах распредвалов. Если выставлять по метках на коленвале, в ВМТ может находится поршень или 1-го или 4-го цилиндра.

Установив поршень в ВМТ, следует проверить, совпадают ли метки на шкиве коленвала. Если они не совмещены, значит фазы нарушены - нужно снимать ремень и проворачивать коленвал до совпадения меток.

При установке поршня 1-го цилиндра в верхнюю мертвую точку, метки зубчатых шкивов распредвалов должны быть напротив друг друга, при этом метка на зубчатом шкиве коленвала должна находится напротив прорези на задней крышке привода ГРМ.
