Как сделать прибор для промывки форсунок. Как почистить форсунки инжекторной системы питания с помощью несложного приспособления, которое легко изготовить своими руками. Работают форсунки в сложных условиях

Топливная система – одна из важнейших составляющих силового агрегата авто. Опытные автовладельцы знают, что если она корректно работает, двигатель прослужит долго, а расход топлива будет небольшим. Одним из ключевых элементов топливной системы являются , или, как их еще называют, инжекторы. Со временем, форсунки забиваются и перестают эффективно функционировать. Автолюбители часто задаются вопросом, почему и зачем нужна чистка инжектора своими руками на авто? Отвечая на данный вопрос, необходимо понять, какую роль выполняет форсунка и что она из себя представляет.

Конструкция

Инжектор или форсунка представляет собой устройство, с помощью которого осуществляется впрыск топлива. Основной задачей инжектора является распыление горючего для образования топливно-воздушной смеси в камере сгорания. В зависимости от метода распыления топлива, форсунки можно разделить на:

  • механические;
  • гидравлические;
  • пьезоэлектрические;
  • электромагнитные.

Как работают форсунки

Их принцип действия не имеет особых различий. Топливо под высоким давлением проникает в верхнюю часть инжектора. Далее, проходя через внутреннюю часть устройства, открывается клапан и происходит распыление горючего. Соответственно, чем равномернее распыляется топливо, тем качественнее получится топливно-воздушная смесь. Но в процессе эксплуатации отверстия, через которое происходит распыление, забиваются и засоряются: загрязнения затрудняют корректное распыление топлива, что впоследствии приводит к проблемам и неисправностям. Именно поэтому, необходимо производить чистку инжектора.


Но она в сервисных центрах может обойтись в “кругленькую” сумму. Обладая некоторыми знаниями, прочистить форсунки можно в «домашних» условиях, не прибегая к дорогостоящим услугам квалифицированных специалистов. В данной статье информация о том, как производится чистка инжектора своими руками.

Признаки забитого инжектора

Чтобы понять, когда нужно производить чистку топливных форсунок, необходимо разобраться в том, какие же отличительные признаки и индикаторы забитого инжектора.

Как правило, специалисты рекомендуют производить чистку как минимум раз в 30 тысяч километров. Но стоит понимать, что состояние каждого автомобиля индивидуально, а также каждый владелец машины по-разному относится к обслуживанию силового агрегата. Поэтому не всегда стоит придерживаться определенного регламента, так как чистка форсунок инжектора может понадобиться гораздо раньше. Среди основных признаков, говорящих о необходимости почистить форсунки, можно выделить следующие:

  • затруднения при силового агрегата
  • плавающие обороты холостого хода
  • заметное уменьшение мощности и тяги
  • рывки при разгоне
  • увеличение расхода топлива

Подобные признаки сигнализируют о забитых инжекторах. Но симптомы не могут наверняка сообщать о неисправности форсунок. Иногда это свидетельствует о проблемах в других узлах, агрегатах. Для вынесения «вердикта» рекомендуется отправиться на диагностику авто или провести визуальный осмотр элемента, вызывающего подозрение. Как правило, перечисленные признаки возникают не сразу, а через некоторое время. Особенно, если пробег автомобиля близок к 100 тысячам км или перевалил за эту отметку.


Как очистить инжектор

Существуют различные способы приведения форсунок в надлежащий вид. Каждый автовладелец индивидуально для себя выбирает тот или иной метод. Факторами при выборе метода могут выступать:

  • наличие свободного времени;
  • технические возможности.

Также при выборе стоит учитывать степень работоспособности устройства. Можно выделить 3 основные степени загрязнения инжектора:

  1. Незначительные. Они практически не отражаются на работе двигателя. Единственным признаком может служить небольшое увеличение расхода топлива.
  2. Загрязнения средней степени. В таком случае признаки наиболее выражены. Двигатель «затроит». Будет заметна потеря мощности и тяги автомобиля, а потребление топлива серьезно увеличится.
  3. Загрязнения, при которых эффективность функционирования форсунок будет потеряна на 40-50%. В таком случае двигатель будет буквально выпрыгивать из подкапотного пространства. Один из цилиндров может перестать работать на холостом ходу. В таком случае затягивать с чисткой форсунок просто невозможно.

Для того чтобы чистить форсунки своими руками, необходимо приобрести специальное средство для промывки инжектора, которое будет удалять все загрязнения.

Как самостоятельно прочистить инжектор

Рассмотрим существующие способы, с помощью которых можно самостоятельно почистить инжекторы автомобиля.

С использованием специальных средств

Этот способ является наиболее распространенным среди автолюбителей. Для выполнения процедуры необходимо подготовить:

  • промывочную жидкость в аэрозольных баллонах;
  • небольшой шланг, размером 10-15 сантиметров;
  • несколько хомутов;
  • зарядное устройство с напряжением в 12 Вольт: (такого напряжения достаточно для открытия клапана форсунки);
  • тумблер или кнопка с двумя контактами;
  • клеммы для соединения контактов;
  • ёмкость для слива жидкости.

Подготовив все перечисленные подручные средства, можно приступать к процедуре чистки:

  • Отключите минусовую клемму аккумулятора. Чтобы извлечь форсунки, демонтируйте блок дроссельной заслонки и коллектор. Затем отсоедините фишки инжекторов и все иные шланги. После этого будет видна топливная рампа.
  • Она закреплена на трёх болтах, которые нужно открутить. Далее поднимите рампу и вытащите форсунки.
  • Соберите электрическую схему, которая будет служить подобием двигателя для открытия клапанов инжекторов.
  • Возьмите отрезок шланга и с одной стороны при помощи хомута прикрепите к баллону с промывочной жидкостью, а с другой стороны — к верхней части форсунки. Низ инжектора помещается в заранее приготовленную ёмкость, которая будет наполняться промывочной жидкостью.
  • Оголите провод от зарядного устройства с помощью ножа. Красный (плюсовой) провод соедините с кнопкой, а синий (минусовой) прикрепите к контакту форсунки.
  • Для проверки работоспособности собранной схемы, необходимо запитать наше зарядное устройство от розетки. Если все сделано правильно, раздастся характерный щелчок. Это означает, что клапан форсунки открылся.
  • Приступаем к процедуре промывки. Надавливанием на аэрозоль с жидкостью, создаём давление в шланге, не открывая клапан форсунки. Стоит отметить, что хомуты, при помощи которых закреплён шланг, должны быть затянуты очень крепко.
  • Теперь включаем схему. Форсунка открывается и в бутылку распыляется промывочная жидкость. Данная процедура повторяется определенное количество раз, затем можно приступать к следующей форсунке.
  • После окончания промывки рекомендуется заменить уплотнительные кольца форсунок. В завершение процедуры возвратите их в топливную рампу и осуществите сборку в обратном порядке.


Метод заключается в промывке форсунок при помощи специального оборудования, что возможно лишь в сервисных центрах. Главным преимуществом такой промывки является то, что форсунки очищаются не по отдельности, а всем тандемом. Это позволяет сравнивать равномерность распыления и добиваться большей результативности.


Очистка без демонтажа

Для такого способа понадобится цилиндр, посредством которого можно промыть каждую форсунку, не снимая. Его роль может играть обычная пластиковая ёмкость. В её нижней части просверливается небольшое отверстие, к которому будет подсоединяться ниппель компрессора или воздушного насоса. В верхнюю часть ёмкости, где располагается крышка, вставляется шланг. В цилиндр помещается промывочная жидкость. Предварительно отсоединив топливный насос, шланг цилиндра подключается к топливной рампе. Затем заведите двигатель, и включите компрессор. После того, как цилиндр опустеет, производите обратную сборку.

Метод имеет ряд недостатков:

  • при прочистке форсунок без снятия, невозможно оценить их внешнее состояние;
  • способ требует участия второго лица, которое будет производить пуск двигателя и поддерживать обороты, чтобы автомобиль не заглох при работе без топливного насоса.

Использование ультразвука

Четвертый метод наиболее эффективный, но и самый сложный в плане применения. Форсунки промываются с помощью ультразвуковых волн. Самостоятельная чистка осуществляется в ультразвуковой ванне, сборку которой можно осуществить вручную.

Химия.

Рынок автомобильной химии для промывки форсунок достаточно обширен. Отвечая на вопрос, чем лучше промыть форсунки, стоит рассмотреть наиболее известные средства, позволяющие чистить форсунки своими руками:

  • Liqui Moly – универсальное средство и удачный вариант для промывки в гаражных условиях. Не имеет агрессивного состава и чистит весьма деликатно, однако нагар удаляет не полностью. Стоит недорого.
  • Wynn’s – средство с очень агрессивным составом. Прекрасно удаляет загрязнения и отложения любой степени. Подходит для авто, дата производства которых не раннее 2002 года.
  • Carbon Clean – данное средство производит аккуратную, но при этом эффективную чистку. Жидкость можно назвать чем-то средним между конкурентами Liqui Moly и Wynn’s.
  • Лавр – средство, по составу схожее с промывочным средством Wynn’s, но более дорогое, поэтому применяется куда реже.

Профилактика инжектора

Чтобы поддерживать инжектора в рабочем состоянии, необходимо контролировать поведение своего автомобиля. Помимо этого важно производить своевременное и качественное обслуживание. Хорошее топливо позволит форсункам проработать длительный срок и сократить их чистку до 1 раза в 30000 км.

Также производители в качестве профилактического средства предлагают специальные присадки. Данный способ является самым лёгким. В чем суть процесса? В топливный бак заливается добавка в виде жидкости. Такие средства способны очищать не только форсунки, но и топливную систему в целом. Однако у такого метода есть негативные стороны. Очищенные такой присадкой отложения и нагар попадают в горючее и начинают своё следование по топливной системе. Это может привести к механическому загрязнению инжектора. Данный способ промывки эффективен только в том случае, если есть уверенность в чистоте бензобака. В противном случае возможно дальнейшее загрязнение топливной системы. Необходимо помнить, что качество российского бензина зачастую оставляет желать лучшего, поэтому степень загрязнения форсунок рекомендуется контролировать чаще, чем по регламенту.

Подводя итог вышесказанному, становится понятно, что форсунки можно прочистить и собственноручно. Процедура представляет собой несложный процесс, но требует знания некоторых нюансов: действуя по вышеописанной инструкции, вы сэкономите средства и время.

Стоимость чистки форсунок в авто сервисах составляет примерно 1500 рублей, но почистить их под силу и своими руками.

Для чистки форсунок своими руками понадобится:

Средство для чистки карбюратора (примерно 2 баллончика);

Тормозной шланг;

Изолента;

Пластиковые хомутики для электропроводки;

Кусок 2-х жильного провода;

Лампочка на 12 Вольт;

Нож (канцелярский или другой)

Стоимость всего выше перечисленного примерно 300-400 рублей.

Процесс очистки форсунок

Снятие топливной рампы для чистки форсунок:

1. Отсоединяем "минусовой" провод от аккумуляторной батареи.
2. Снимаем рампу с регулятором давления топлива.
3. Отсоединяем вакуумный шланг от регулятора.
4. Двумя ключами "на 17" отворачиваем штуцеры топливных трубок, стравливая давление топлива.

5. Отсоединяем электрический разъем рампы.

6. Крестообразной отверткой отворачиваем винт кронштейна крепления топливных трубок… и снимаем его.

7. Шестигранником "на 5" отворачиваем два винта крепления рампы.

8. Потянув рампу по оси форсунок, вынимаем все четыре форсунки из посадочных мест и извлекаем рампу в направлении левого борта автомобиля.

Снятие форсунок

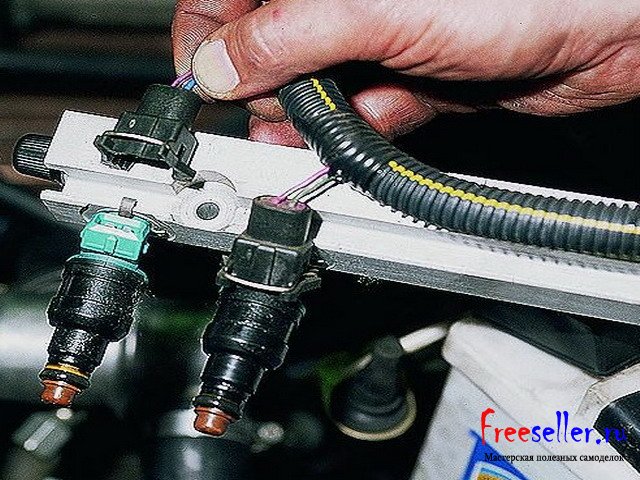

1. Сжав пружинную скобу, отсоединяем электрический разъем форсунки.

2. Отверткой сдвигаем фиксатор форсунки вдоль рампы… и снимаем его.

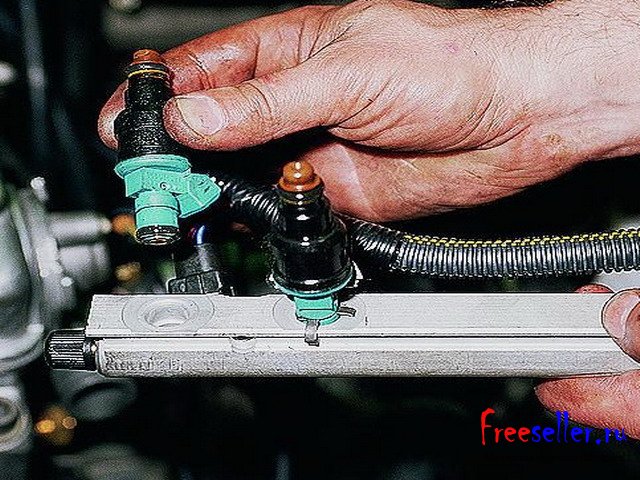

3. Покачивая форсунку, вынимаем ее из рампы.

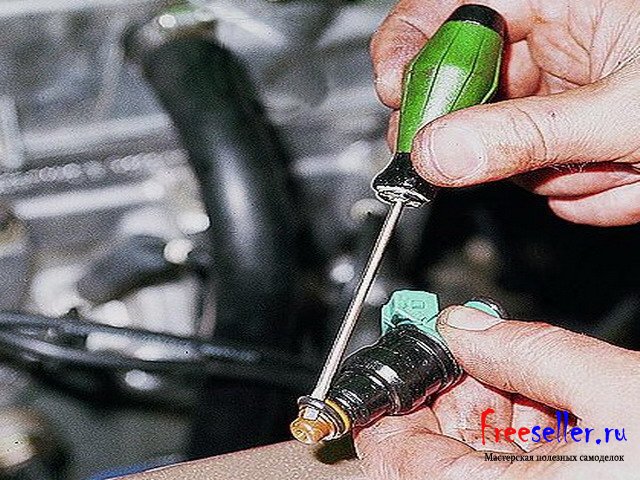

4. Поддев отверткой c тонким жалом, снимаем уплотнительные кольца…с распылителя и корпуса форсунки.

Изготовление самодельного приспособления для чистки форсунок

1) Обрезаем от резинового тормозного шланга металлическую запрессованную гайку с 1 стороны.
2) Обрезанный конец шланга надеваем на форсунку, и фиксируем с помощью пластикового хомута затяжкой.
3) В другой конец шланга вставляем трубку, входящую в комплект очистителя карбюратора (если в комплекте такой не имеется используем трубку от жидкости WD- 40). Оставшееся пространство между трубкой и тормозным шлангом можно заполнить фум лентой, унилоком или использовать остатки звукоизолирующего материала. После чего обматываем плотно изолентой.

Рис. 1, 2,3. Самодельное приспособление для чистки форсунок.

4) Чистка форсунок происходит при подаче на форсунку напряжения в 12 В, и чтобы не спалить обмотку форсунки запитываем последовательно лампочку на 12В на плюсовой провод, в проводе на массу делаем разрыв, вставив выключатель или зажимы типа крокодил, или использовав кнопку работающую, только тогда когда на нее нажимаешь. Вся схема подключается к аккумулятору.

Схема включения форсунки для чистки.

1) Создаем давление в тормозном шланге, для этого несколько раз нажимаем на пшикалку баллончика.
2) Нажимаем на кнопку, и подаем на форсунку напряжение, форсунка начинает распылять.
3) Незабываем нажимать и удерживать пшикалку очистителя для поддержания давления в шланге.
4) Чистку форсунки производим до тех пор пока распыление с форсунки не будет равномерным.

После чистки форсунок собираем их обратно на топливную рампу, использовав новые уплотнительные кольца на всех форсунках со стороны рампы.

Новые уплотнительные кольца устанавливайте предельно аккуратно, без применения какого либо инструмента, предварительно смазав их моторным маслом или жидкостью WD-40.

Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.
Установите обратно топливную рампу, подключите топливопровод, закрепите клемму «масса» на аккумуляторе, поверните 3-4 раза ключ зажигания в замке с интервалами 2-3 секунды, чтобы создать в топливной рампе давление, и проверьте герметичность соединения трубопровода и форсунок.

P.S. Также следует после чистки форсунок менять топливный фильтр, и желательно сетку бензонасоса, да и заправляться следует только на проверенных АЗС, и лучше 95 бензином.

Александр Борисов, г. Самара

YouTube-канал «Михаил Нестеров»

Внутри корпуса топливной форсунки находится электромагнитный игольчатый клапан. В закрытом состоянии он удерживается возвратной пружиной. При подаче импульсов от электронного блока управления (ЭБУ) на обмотку возбуждения клапан открывается. В этот момент топливо распыляется и, смешиваясь с воздухом, сжигается в камере сгорания.

От качества распыления бензина зависит правильность пропорций топливовоздушной смеси и её воспламенение. При нормальной работе форсунок топливо дробится на мельчайшие частицы, легко смешивается с воздухом и горит.

Почему забиваются форсунки

Примеси в топливе, короткие поездки и сложные условия эксплуатации приводят к тому, что на игле и внутренних поверхностях форсунки образовываются углеродистые отложения. Этот налёт забивает каналы. Электромагнитный клапан открывается на длительное время и в камеру сгорания попадает , чем нужно.

YouTube-канал «Авто-тема»

Всё это приводит к переобогащению топливной смеси, ухудшению воспламенения и пропускам зажигания. Несгоревший бензин попадает в выхлопную систему и догорает уже внутри катализатора, который забивается и оплавляется при высоких температурах. Вместе с этим снижается мощность двигателя, появляется детонация, а также растёт расход топлива и токсичность выхлопа.

Как понять, что нужно промыть форсунки

Производители авто рекомендуют делать очистку каждые 30 тысяч километров. О неполадках в работе форсунок подскажут соответствующие ошибки на бортовом компьютере. То же самое покажет диагностика топливной аппаратуры в автосервисе.

Но с большой вероятностью промывка нужна вне зависимости от пробега, если хотя бы три симптома из списка проявляются в вашей машине:

  • плохой запуск ();
  • нестабильная работа на холостых оборотах;
  • снижение мощности двигателя;
  • медленный разгон;
  • провалы при нажатии на педаль газа;
  • повышенный расход топлива.

Как промыть форсунки своими руками

Способ 1: присадка в топливо

Типичный флакон топливной присадки для промывки / drive2.ru

Самый простой и относительно мягкий метод очистки с помощью специальных присадок. Больше подходит для профилактики образования отложений внутри всех элементов топливной системы - от бензобака и до форсунок.

Недостаток таких присадок в том, что на авто с большим пробегом они поднимают всю грязь из бензобака и трубопроводов. В итоге забиваются фильтры и сами форсунки, что приводит к ещё более плачевным последствиям.

Вам понадобится

  • Топливная присадка-очиститель инжектора.

Как делать

  1. Залейте средство в бак непосредственно перед заправкой согласно пропорциям в прилагаемой инструкции.
  2. Эксплуатируйте автомобиль в обычном режиме.
  3. Для лучшего эффекта очистки желательно не стоять в городских пробках, а проехаться по трассе.

Способ 2: промывка форсунок на двигателе

Этот метод очистки сложнее, но и эффективнее. Он не только отмывает форсунки, но и дополнительно раскоксовывает поршневые кольца, а также повышает компрессию. Промывка осуществляется на запущенном двигателе, который работает на моющем препарате вместо бензина.

Главный минус - качество промывки нельзя проконтролировать. Из других недостатков можно выделить попадание агрессивных веществ в выпускной тракт и потенциальный вред катализатору. После использования некоторых средств требуется замена свечей зажигания.

Вам понадобится

  • Средство для очистки инжектора;
  • топливный фильтр;
  • двухлитровая пластиковая бутылка;
  • проволока;
  • 1 м топливного шланга диаметром 10–12 мм;
  • 3 хомута диаметром 9–14 мм;
  • 2 ниппеля от бескамерной шины;
  • болт М12;
  • или дрель;
  • сверло диаметром 12½ мм;
  • компрессор для шин;
  • свечи зажигания (если их замена рекомендуется в инструкции к промывке).

Как делать

  1. Просверлите по одному отверстию в крышке и донышке бутылки. Установите в крышку ниппель с вывернутым вентилем. По ниппелю жидкость будет подаваться в рампу.
  2. Второй ниппель в сборе вставьте в отверстие в донышке. Он понадобится, чтобы позже накачать воздух для создания давления.
  3. Наденьте на ниппель в крышке один конец шланга, а второй установите на топливный фильтр, согласно стрелке на корпусе. Затяните концы шланга хомутами. Обмотайте бутылку проволокой, чтобы можно было подвесить.
  4. Прогрейте двигатель до рабочей температуры и заглушите его. Отключите топливный насос, сняв соответствующий предохранитель.
  5. Заведите двигатель. Дайте ему поработать, чтобы стравить давление в рампе. Дождитесь, пока мотор заглохнет.
  6. Отсоедините шланг подачи топлива от магистрали и подключите на фильтр импровизированного промывочного ресивера. Налейте промывку в бутылку, закройте крышку и подвесьте на капоте.
  7. Если на авто есть обратная топливная магистраль, заглушите её с помощью подходящего по диаметру болта и обожмите хомутом.
  8. Компрессором накачайте в бутылку воздух, пока давление не достигнет 2–2½ бар.
  9. Запустите двигатель и дайте ему поработать 15 минут на холостых оборотах, поддерживая давление в бутылке на том же уровне.
  10. Заглушите мотор и подождите около 15 минут, чтобы все отложения отмокли.
  11. Снова запустите двигатель и выработайте остатки промывочной жидкости, поддерживая обороты в пределах 1 000–1 500.
  12. Снимите бутылку, заглушку обратки и подключите всё в штатном режиме. Не забудьте предохранитель.
  13. Если промывка агрессивная и воздействует на свечи зажигания, замените их.

Способ 3: промывка со снятием форсунок

Самый сложный метод, который предполагает снятие топливной рампы и форсунок. В то же время наиболее эффективный и точечный - никакого вреда для других элементом системы нет. Для промывки имитируется работа форсунки, а вместо бензина используется средство очистки карбюраторов.

Из минусов этого способа только сложность демонтажа рампы и форсунок, а также необходимость замены микрофильтров и уплотнительных колец.

Вам понадобится

  • Аэрозольное средство для очистки карбюраторов;
  • шприц 5 мм³;
  • 9-вольтовая батарейка типа «Крона»;
  • 1–2 м проводов;
  • кнопка дверного звонка или другая без фиксации;
  • 4 зажима типа «крокодил»;
  • шуруп диаметром 4 мм;
  • ремкомплект форсунок (можно только резиновые кольца и фильтр).

Как делать

  1. Снимите дроссельный узел и топливную рампу. Отсоедините провода форсунок и достаньте их.
  2. Налейте немного жидкости для очистки прямо в колпачок от баллона и поместите туда форсунки на 15–20 минут для растворения нагара. Тем же очистителем можно промыть дроссельный узел, пока тот снят.
  3. Соедините проводами с зажимами контакты батарейки и форсунку, соблюдая полярность. Разрежьте один из проводов и установите в разрыв кнопку звонка.
  4. Сделайте из корпуса шприца переходник, надев тонкий конец на трубочку аэрозоля.
  5. Извлеките микрофильтр из первой форсунки: вверните в топливный канал шуруп и вытяните пассатижами.
  6. Наденьте шприц на форсунку со стороны распылителя. Надавите на клапан баллона с очистителем и одновременно несколько раз нажмите на кнопку звонка.
  7. Наденьте шприц на форсунку с обратной стороны. Надавите на клапан и прерывисто нажимайте на кнопку звонка, пока жидкость не начнёт распыляться равномерным факелом.
  8. Повторите процедуры из пунктов 5–7 для каждой форсунки.
  9. Лёгкими постукиваниями на весу замените фильтры и уплотнительные резинки.
  10. Установите форсунки и рампу на место, соберите все детали в обратном порядке.

Большинство современных автомобилей комплектуются инжекторной системой впрыска топлива посредством форсунок. Принцип действия такой топливной системы очень прост, но уязвим к различным загрязнениям топлива. Поэтому, периодически возникает необходимость в промывке форсунок и всего топливопровода.

Данная система работает благодаря постоянному поддержанию давления посредством топливного насоса, которое составляет около трех атмосфер. А форсунки представляют собой электроклапаны с быстрым срабатыванием и распылительной мелкоячеистой сетки. При подаче напряжения на форсунку, срабатывает электроклапан и открывается доступ топлива в цилиндр двигателя, а металлическая сетка создает специальный факел из топлива для максимального распыления и улучшения смешивания с кислородом. Поэтому, загрязнившаяся сетка становится причиной ухудшения характеристик автомобиля.

Причины загрязнения инжектора

Стоит отметить, что причиной для налета на сетке форсунки и на самом игольчатом клапане, является не только загрязнения в топливе, но и вещества входящие в состав бензина или дизельного топлива. Это все возможные гудроны, олефины, воск и другие компоненты. Данные вещества со временем оседают не только на внутренней поверхности форсунок, но и во всей топливной системе.

В последствии, форсунка теряет свои эталонные показатели, что приводит к неправильному смешиванию топливной смеси, а в последствии, к сбоям в работе силового агрегата. Дело в том, что форсунка, из-за налета, может не герметично закрывать клапан, тем самым постоянно пропуская топливо, от чего увеличивается расход и ухудшается топливная смесь из-за неправильных пропорций и неполноценному смешиванию.

Также, может измениться форма факела распыляемого топлива, что может привести к уменьшению подаваемого объема, а в некоторых случаях, из-за плохого распыления, топливо не полностью сгорает. Это значительно снижает мощность мотора, вызывает перебои и провалы в его работе.

Обратите внимание, что любая компьютерная диагностика автомобиля, должна проводиться только после чистки инжектора. Это позволит исключить влияние топливной системы на работу мотора, и избавит от ложных ошибок в компьютере.

Как проводят чистку форсунок

Можно выделить два метода чистки форсунок, это чистка при помощи ультразвука и чистка при помощи специальных чистящих жидкостей.

Каждый из методов имеет свои положительные и отрицательные стороны. К примеру, чистка ультразвуком проводится только на снятых форсунках и только в том случае, если в конструкции электроклапана отсутствуют керамические элементы. Снятые форсунки погружают в ультразвуковую ванну, наполненную специальной жидкостью, и под воздействием звукового воздействия, все частички отложений отлетают от корпуса детали. Но дело в том, что под тем же воздействием, все керамические элементы разрушаются до состояния пыли, и такая форсунка уже не подлежит восстановлению.

А вот методов очистки форсунок с помощью жидких очистителей - значительно больше, и может применяться как на работающем двигателе, так и на снятых. Но применяемая жидкость должна быть способна растворять все элементы отложений, поэтому стоит пользоваться проверенными средствами.

Стоит отметить, что в домашних условиях, провести ультразвуковую очистку невозможно без наличия специальных ванночек. В том случае. Если у Вас имеется такая, то скорее всего, Вы знаете как ей пользоваться, а инструкцию по снятию форсунок с автомобиля можно найти в интернете.

Поэтому, перейдем к детальному рассмотрению очистки форсунок с применением жидкостей.

Очистка инжектора на работающем двигателе

На некоторых станциях технического осмотра, имеется специальный стенд, который подключается к подаче топлива на форсунки и обратке. Данный прибор самостоятельно создает давление в системе и использует бензин для запуска мотора. После подготовительных мероприятий, автомобиль запускается с «аппаратом искусственного топливного питания», при этом, форсунки функционируют в привычном режиме под контролем электронной системы управления автомобиля. Но стенд, регулирует подачу топлива и в нужный момент переключается на подачу очищающей жидкости.

Другой способ, самый простой и менее затратный по времени. Для этого способа используются специальные присадки к топливу, а автомобиль используется в привычном режиме. При этом, присадка разбавленная в необходимой пропорции с топливом, эффективно очищает весь налет в топливной системе, в том числе, и в форсунках. Здесь также, необходимо использовать исключительно проверенные бренды и конкретные средства, для достижения максимальной пользы от данного действия.

Главным недостатком метода прочистки инжектора при помощи присадок, это то, что данная присадка растворит не только грязь в шлангах и форсунках, но также поднимет всю грязь в бензобаке, которой там очень много. В принципе, в этом нет ничего страшного, но придется заменить топливный фильтр после очистки.

Недостатки и положительные моменты чистки при работающем двигателе

Хоть данный метод и является самым простым, и не обделен эффективностью. Но реальная ситуация такова, что процесс очистки абсолютно неконтролируем. Следовательно, автовладелец не может видеть реального состояния форсунок и качество их работы. В некоторых ситуациях, загрязнения могут быть на столько сильными, что форсунка подлежит замене, но понять и увидеть этого - нет возможности.

Но существует и положительный момент в таком методе. Он заключается в том, что в процессе очистки форсунок, происходит интенсивная чистка клапанов и цилиндров. Так как, в состав присадок входят все необходимые элементы, хорошо растворяющие любые загрязнения от нефтяных продуктов.

Промывка форсунок со снятием с автомобиля

Данный способ имеет несколько отличий, которые значительно увеличивают эффективность всей процедуры. Но главное достоинство - это полноценный контроль над процессом и наглядный результат очистки.

Дело в том, что получив визуальный доступ к форсункам, мы можем полностью оценить состояние механизма и количество отложений. А так же принять решение о целесообразности очистки или замене на новую. Так как, встречаются на столько сильные загрязнения, которые не поддаются очистке, и подлежат обязательной замене на новые.

Еще одним положительным моментом, является возможность визуального наблюдения за правильностью формы факела распыляемого топлива. Данный параметр тоже важен для нормального функционирования мотора. И предоставляется хорошая возможность для проведения теста всех форсунок на равномерный расход топлива.

Промывка инжектора на стенде

Данный вид очистки очень часто применяется на станциях технического обслуживания. Для этого применяется специальный, но конструктивно простой стенд. Позволяющий единовременно проводить очистку всех форсунок, наблюдать за формой факела и проверить равномерность дозирования топлива всеми форсунками.

Саму конструкцию стенда можно увидеть на фотографии. Она из себя представляет несколько колб в верхнюю часть которых вставляются форсунки. При этом, на все форсунки подается одинаковая очищающая жидкость и единовременный сигнал на открытие клапана.

Это позволяет визуально сравнить форму струи распыляемого топлива, герметичность форсунок и сравнить расход топлива, который не должен превышать разницы в 5%. Если расход топлива одной из форсунки отличается более чем на допустимую норму в большую или меньшую сторону - то она подлежит замене. Естественно, все сравнения подлежит выполнять после проведения очистки.

Сама очистка проводится на этом же стенде с применением специальных чистящих средств.

Как самостоятельно промыть форсунки

Для самостоятельной прочистки инжектора, в сети интернет существует множество самодельных приспособлений. Они разнятся по сложности от самых примитивных, до профессиональных агрегатов с автоматизацией процесса. В данной статье, мы рассмотрим несколько простых способов самостоятельной промывки форсунок, которые не требуют особых денежных затрат и выполнимы в гаражных условиях.

Для всех предложенных конструкций. Можно использовать схему подключения к источнику питания, расположенную ниже. Она отлично подойдет для проведения процедуры в домашних условиях.

Обратите внимание, при промывке инжектора используются легковоспламеняющиеся вещества, которые распыляются при помощи форсунки. Поэтому, категорически рекомендуем соблюдать все меры пожарной безопасности и обеспокоиться о собственном здоровье. Процедуру лучше всего проводить на открытом воздухе, расположившись таким образом, что бы ветер дул от Вас, относительно форсунки. Также, любые взаимодействия с горючими веществами, должны проводиться далеко от открытого пламени, горячих поверхностей или искрящихся электрических контактов.

Первый способ промывки инжектора

Для данного способа, нам понадобиться использовать старый, но рабочий бензонасос, топливные шланги и подходящую емкость для жидкости.

Перед подключением электричества, вся конструкция собирается, а точнее, форсунка подключается к выходу бензонасоса посредством топливного шланга. Затем, насос погружается в жидкость и включается на короткий промежуток времени. Это позволит создать давление в шланге. После, напряжение подается на форсунку, и чистящая жидкость вырывается из сопла, посредством созданного давления в топливном шланге.

Данная процедура проводится до полной очистки форсунки и нормализации формы распыляемого факела.

Второй способ промывки инжектора

Вторым способом можно воспользоваться при отсутствии запасного бензонасоса. Для данного способа. Необходимо воспользоваться компрессором или насосом, доработанной пластиковой бутылкой и топливным шлангом.

Для получения правильной конструкции, придется потратить время на доработку пластикового ресивера, в котором будет содержаться часть очищающей жидкости, и создаваться давление посредством нагнетания воздуха. Для этого. Нам понадобиться сама бутылка, два ниппеля для бескамерных колес, и герметик для качественного закрытия пробки и закрепления ниппелей.

После заполнения бутылки промывочной жидкостью примерно на четверть, к одному ниппелю подсоединяется топливный шланг с форсункой, а при помощи другого, нагнетается воздух до двух или трех атмосфер. Сама конструкция представлена ниже на фотографии, для более детального понимания конструкции.

Третий способ промывки инжектора

Санный способ самый быстрый и простой, он заключается в том, что бы воспользоваться аэрозольным баллончиком с очистителем для карбюратора. Дело в том, что в нем содержаться все необходимые чистящие элементы, способные справиться с любыми загрязнениями от нефтяных продуктов.

Сама идея заключается в том, что бы соединить форсунку с распылителем посредством шланга, и продуть аэрозольную жидкость для очистки карбюратора через форсунку, в таком случае, вся грязь вылетит в первые секунды. При данном способе, отлично контролируется процесс очистки и хорошо заметна форма факела распыляемой жидкости.

Готовчик Дмитрий, 2017

Многие начинающие автовладельцы часто задаются вопросами промывки форсунок в инжекторных двигателях. Вопрос состоит в том, можно ли очистить их самостоятельно или нужно обязательно обращаться на СТО к специалистам. Также многих интересует такая процедура, как без снятия с двигателя. Попробуем разобраться в этом вопросе.

Работа грязных форсунок

Если элементы забиты, то это можно ощутить по сниженной удельной мощности двигателя автомобиля. Затем будет возникать детонация в момент набора скорости. Особенно ярко симптомы загрязненных форсунок выражены на холостых оборотах. Работа мотора становится нестабильной, ухудшается запуск силового агрегата, растет расход топлива. Выхлоп становится более токсичным. Диагностировать работу форсунок лучше всего на СТО.

Если на диагностике специалистами выявлено, что основная причина - это форсунки, тогда их необходимо промывать. Существует варианты, когда для очистки элементы снимают. Но возможна также промывка форсунок без снятия с двигателя. Для тех, кто будет делать это своими руками, лучше выбрать второй вариант. Естественно, если разобрать мотор и демонтировать детали, то процесс их очистки значительно облегчается. Но это не всегда удобно.

Дизельные форсунки

В таком моторе форсунки работают при более значительных давлениях и высоких температурах. Забиваются они чаще. Но эти способы очистки для них не эффективны. Здесь не подойдет промывка форсунок без снятия с двигателя. Дизель чистить без снятия - просто неэффективно. Нужно разбирать, снимать, диагностировать на стендах.

Причины загрязнений

Промывка форсунок - эта та операция, которая нужна любому двигателю.

Рано или поздно владельцам всех, и даже самых дорогих автомобилей придется через это пройти. Зная главные источники загрязнений, можно максимально оттянуть тот момент, когда проблему можно решить только при помощи промывки. Главная причина засоров в форсунках - это некачественное горючее с большим объемом тяжелых элементов. Они растворены в топливе и легко проходят через любые фильтры. Когда мотор остановлен, все эти элементы оседают на форсунках. А легкие - сразу же испаряются.

Способы очистки форсунок

На сегодня существует два эффективных метода для прочистки элементов. Чтобы выбрать тот, что будет максимально эффективным, придется изучить оба варианта. Итак, популярностью пользуется промывка форсунок на специальных стендах.

Для этого используют специальные очистительные жидкости. Данный метод вполне эффективен. Но в случае очистки старых и очень грязных форсунок, результата он не даст. На стенде эффективно очищаются керамические механизмы. Еще используют и обработку при помощи жидкостей. В данном случае возможна промывка форсунок без снятия с двигателя, так и со снятием. Но и это еще не все. Ниже рассмотрим еще один, не менее популярный способ.

Метод чистки при помощи присадок

Он считается наиболее простым. Так, нужно просто добавить в бензобак специальную присадку с моющими свойствами.

Эти жидкости изготавливаются всеми уважающими себя производителями автокосметических средств. Если стоит задача прочистить всю систему питания двигателя, тогда необходимо приобрести жидкость для промывки форсунок. Один флакон объемом 0,5 л заливается на 50 л горючего. Таким образом выполняется не только промывка форсунок без снятия с двигателя, но и всех элементов системы питания. Сюда входит топливный бак, система регулировки давления, бензонасос и форсунки. Выбирая такой вариант, стоит учитывать, что способ сопряжен с определенными рисками. Все загрязнения, отложения и другие вещества, которые отмылись при помощи присадок из бака и топливопроводной магистрали, могут еще больше засорить клапан в регуляторе давления.

Поэтому такая обработка может быть целесообразной только в случае профилактических мер. Это не самая эффективная промывка форсунок без снятия с двигателя. Отзывы тех, кто это проводил, скорее даже негативные. Еще один вариант - это промывка при помощи специальных систем для подачи промывочной жидкости. Процесс осуществляется при заведенном двигателе, а работает он на моющем сольвенте. Данный способ можно считать вполне эффективным. Результат его в большей части случаев оценивают как положительный.

Чистка без снятия: подготовка

Большинство автолюбителей пытаются заливать жидкость для промывки в бак - это ошибка, и так делать не нужно. В процессе должен быть отключен от общей системы питания. Важно помнить, что в топливной рампе есть давление. Эта промывка своими руками в том числе) подразумевает демонтаж шлангов. Поэтому нужно работать как можно аккуратней.

Далее необходимо подготовить временную систему питания двигателя. Для этого подойдет пластиковая бутылка. В нее заливают заранее подготовленный очиститель. Для мотора, рабочий объем которого составляет 2,5 л, следует заливать 1 л вещества. Можно использовать жидкость из расчета 100 гр. на 0,5 л объема двигателя. Далее в бутылку также добавляют немного горючего. Заливают половину от очистителя. Затем на горлышко бутылки надевается шланг и затягивается при помощи хомута. Патрубок необходимо врезать в отдельный, заранее подготовленный бензонасос.

Процесс очистки

Далее заводят и прогревают силовой агрегат. Также нужно вытащить предохранитель основного топливного насоса. Запусков потребуется несколько. Так сбросится давление в топливной системе. Снимают шланг, который подает горючее к форсункам, и на его место устанавливают только что собранную конструкцию. Демонтируют и с «обратки» (его «глушат»). Затем включают отдельный бензонасос и проверяют герметичность всех соединений. Если все в порядке, тогда можно приступать к основной части процесса. Мотор заводят и дают ему поработать около 5 минут. После этого он должен несколько минут «отдохнуть». За это время очиститель размочит все отложения. Далее двигатель заводится снова. На этот раз ему дают поработать около 30 минут.

Этого времени достаточно, чтобы все загрязнения выгорели. Все полчаса мотор должен работать на холстом ходу. Можно иногда поднимать обороты до 2,5 тысяч. После окончания процесса систему отсоединяют и подключают штатную систему питания. Теперь можно завести мотор и оставить его на 10 минут. За это время оставшийся очиститель выгорит. Заодно можно проверить герметичность всех соединений. Далее двигатель глушат, устанавливают новые свечи. Сбрасывают ошибки электронного блока управления, если они есть. Можно дополнительно провести диагностику и убедиться, что силовой агрегат работает, как положено. Эффективна ли промывка форсунок, своими руками сделанная? Да, вполне эффективна. Тем более она дает результат в российских реалиях, когда ее нужно делать каждые 20 тыс. км.

Народные методы

Не стоит останавливаться только на этих способах. Некоторым автовладельцам нравится, как работают присадки. Другие твердят, что заливают в бак немного керосина, и не знают о подобных проблемах. Третьи говорят, что использование присадок - это лотерея, а не промывка форсунок без снятия с двигателя. Советы опытных автовладельцев подтверждают, что самый действенный способ - это очистка при помощи бутылки и отдельного бензонасоса.

Loading...Loading...
