Тугая педаль сцепления робота при выключенном двигателе. Тугая педаль сцепления: причины и способы ремонта. Виды привода сцепления

Является тугая педаль сцепления, когда водителю нужно прилагать заметное усилие при нажатии. При этом причин того, почему тугое сцепление, может быть несколько: крепление самой педали, неполадки привода сцепления, неисправности механизма сцепления и т.п. Далее мы рассмотрим признаки, указывающие на то, что жесткая педаль сцепления является симптомом неисправности, а также причины тугого сцепления.

Читайте в этой статье

Устройство и виды сцепления: особенности подключения привода

Перед тем, как перейти к неполадкам и тугой педали, необходимо отдельно уделить внимание устройству сцепления. Стандартное сцепление, установленное на автомобиль с механической трансмиссией, включает в себя:

  • ведомый диск сцепления;
  • выжимной подшипник;
  • муфту выключения и вилку сцепления;
  • привод сцепления;
  • корзину сцепления.

Существует несколько разновидностей сцепления:

  • однодисковое, двухдисковое или многодисковое (по количеству ведомых дисков);
  • сухое или мокрое (тип рабочей среды);
  • с механическим или .

На машинах с МКПП наиболее распространено сегодня однодисковое сухое сцепление с гидравлическим или механическим приводом. Способы подключения педали сцепления также могут отличаться.

Механический способ подключения педали к выжимному подшипнику осуществляется посредством тросика, подключенного к вилке сцепления, которая механическим способом нажимает на выжимной подшипник, который размыкает диски сцепления.

В случае с гидравлическим способом управление нажимом выжимного подшипника осуществляется посредством жидкости. В этом случае при нажатии на педаль сцепления в гидравлическом контуре создается избыточное давления, которое, в свою очередь, воздействуя на гидравлическую часть выжимного подшипника, который размыкает диски сцепления.

Корректная работа сцепления должна сопровождаться четким включением и выключением передач при выжиме педали сцепления. Передача от ДВС на КПП должна быть плавной, без разрывов в тяге, посторонних шумов. Сама работа педали должна быть плавной, умеренно легкой, без ощутимых вибраций.

Также необходимо акцентировать внимание на том, что (если предусмотрены регулировки на конкретной модели) должна иметь свободный ход.

Признаки неисправности сцепления

Неполадки сцепления могут отразиться на общем техническом состоянии автомобиля и повлиять на безопасность движения как самого транспортного средства, так и других участников дорожного движения.

Симптомы неисправностей:

Если тугая педаль сцепления с механическим приводом, тогда причины следующие:

  • неисправности в механизме крепления педали сцепления;
  • выход из строя механического привода включения сцепления;
  • деформация вилки сцепления;
  • выход из строя выжимного подшипника;
  • выход из строя втулок крепления вилки;
  • износ или деформация лепестков пружины ;
  • заклинивание или заедание тросика в оплетке.

Жесткая педаль сцепления с гидравлическим приводом, причины:

  • утечка жидкости из гидравлического контура либо ;
  • выход из строя направляющей выжимного подшипника;
  • выход из строя гидравлического поршня выжимного подшипника;
  • неисправность корзины сцепления (деформация либо износ пружины);
  • выход из строя рабочего цилиндра (повреждение манжет).

Устранение неисправностей в приводе сцепления

Как правило, при появлении одного из признаков неисправностей привода сцепления нужно точно определить неисправность. Если дело в механизме сцепления, лучше менять полностью комплект сцепления, а не ограничиваться только той деталью, которая вышла из строя.

Также необходимо учитывать и дороговизну ремонтных работ, поскольку зачастую необходимо снимать не только самого сцепление, но и коробку переключения передач.

Методы устранения некоторых неисправностей сцепления:

Если проблемы в работе и тугая педаль сцепления после ремонта остаются, можно выделить еще ряд причин, почему тугое сцепление. Среди них можно отметить:

  • износ троса сцепления;
  • грязь, коррозия в рубашке троса;
  • отсутствие смазки на валу вилки включения привода сцепления.

Если речь идет о гидравлическом приводе сцепления, то причины могут быть в неисправности главного или рабочего цилиндров сцепления.

Еще добавим, что важно вилку выключения сцепления при ее деформации или износе менять в полном комплекте с узлом сцепления. Если этого не сделать, вилка в процессе эксплуатации может лопнуть или погнуться.

Подведем итоги

С учетом приведенной выше информации становится понятно, что причин, по которым педаль сцепления тугая или сцепление жесткое, достаточно много. В процессе поиска неисправности следует пошагово проверять сам механизм педали, после чего переходить к элементам сцепления, тросам, тягам и т.д.

Напоследок отметим, что часто перед тем, как педаль сцепления становится тугой, на появившиеся проблемы указывают характерные признаки ( , пропадает тяга, появляются рывки, вибрации, шумы и т.д.). По этой причине при появлении первых признаков неисправностей сцепления необходима полная диагностика всех его элементов.

Игнорирование данного правила часто приводит к тому, что тугая либо жесткая педаль сцепления может стать неожиданностью для водителя прямо в дороге. Еще педаль сцепления проваливается, сцепление может не «схватывать» и т.п. Чтобы избежать таких непредвиденных поломок, качество работы сцепления нужно проверять на каждом плановом ТО.

Читайте также

Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).

  • Как выполняется прокачка сцепления, для чего необходимо выполнять процедуру. Когда нужно прокачивать сцепление: признаки. Как самому прокачать сцепление.
  • Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.
  • Если вы являетесь обладателем автомобиля с автоматической коробкой передач, то данная статья может показаться вам неинтересной, ведь сейчас речь пойдет о незаменимой детали для транспортных средств с механической трансмиссией. Конечно, мы имеем ввиду педаль сцепления, которая как раз и выполняет роль основного связующего звена между желанием водителя и «послушностью» машины. Для включения или выключения сцепления необходимо приложить к педали определенное усилие, однако если от водителя требуются чрезмерные нагрузки, тогда это явный признак присутствия каких-либо неполадок в системе.

    1. Причины жесткой педали сцепления

    Почему же все-таки нам иногда приходится встречаться с таким явлением как «жесткая педаль сцепления»? На самом деле существует несколько наиболее распространенных причин. Во-первых, нередко заедает сам рычаг педали или затирается трос, во-вторых, источником подобных проблем может послужить и слишком сильный износ подшипника вилки сцепления, из-за чего она также начинает туго двигаться. В некоторых случаях тугая объясняется закупоркой в гидравлической системе либо износом выжимного подшипника.

    Естественно, для восстановления нормальной работоспособности педали сцепления придется предпринять ряд необходимых действий, но для начала попробуем разобраться в различных признаках проявления тех или иных неисправностей. К примеру, если жесткость педали сцепления является результатом износа подшипника вилки, то при нажатии на педаль вы услышите некое характерное урчание, свидетельствующее о том, что выжимной подшипник уже отработал отведенное ему время, и его пора заменить новой деталью.

    Выпускаемые сегодня механизмы рассчитаны на преодоление достаточно больших дистанций (больше 1300 км), однако водителю не помешает проведение регулярной диагностики и своевременное устранение появляющихся проблем (в том числе и замена сломанных деталей). В тех же случаях, когда к системе относятся халатно и невнимательно, педаль сцепления прослужит вам от силы 50 000 километров пробега, а в больших грузовых автомобилях проблемы могут быть вызваны плохой притиркой новых элементов.

    Не стоит исключать из возможных причин «жесткого сцепления» и проблему неполного включения механизма. В таких ситуациях при переключении передачи водитель транспортного средства услышит характерный скрежет. Это объясняется неспособностью ведомого диска нормально оторваться от нажимного диска. Чтобы устранить эту неисправность, лучше всего сразу обратиться к профессионалам.

    Неполное выключение устройства также имеет свои причины. К ним относят:

    - неправильную регулировку троса;

    Заедание ведомого диска;

    Неправильную сборку узла системы;

    Коробление диска;

    Сильный износ механизма включения.

    Проблема «жесткой» педали сцепления встречается в разных машинах, и транспортные средства с гидроприводом далеко не исключение. Если вы являетесь владельцем именно такого автомобиля, тогда вам следует знать, что тугая педаль сцепления может объясняться несколькими причинами: гнутой вилкой, закоксованными шлицами первичного вала, по которому и скользит ведомый диск, загрязнением втулки, по которой передвигается , а также повреждением внутренней части гибкого шланга системы гидропривода. Это наиболее типичные объяснения проблемы тугой педали, однако они далеко не единственные.

    К примеру, на старых шлангах может отслоиться кусочек резины, который в итоге будет играть роль своеобразного клапана, поэтому если искать причину без демонтажа КПП, можно самостоятельно заменить гибкий шланг и прокачать сцепление, а если это не поможет, тогда уже обращаться к специалистам сервиса.

    2. Что делать, если педаль сцепления жесткая?

    Если педаль сцепления на вашем транспортном средстве вдруг стала тугой, а передачи переключаются с определенным усилием (а бывает и такое, что скорость вообще не включается), в первую очередь необходимо установить точную причину подобного явления. Вполне вероятно, что потребуется полная замена и настройка тросика сцепления. Этот процесс имеет свои особенности, а перед монтажом нового элемента необходимо его хорошенько смазать специальной жидкостью. Для этого часто используют состав WD-40.

    Кроме того, нередко педаль сцепления просто невозможно выжать. Зачастую этому предшествует ее чрезмерно легкое нажатие или полный «провал». Подобные поломки часто связаны с неправильной регулировкой троса или же с его обрывом. В таких случаях нелишним будет проверить состояние выжимного подшипника, который может быть поврежден, из-за чего и возникают трудности с нажатием педали. Также следует проверить на предмет повреждений и диафрагменную пружину, расположенную на нажимном диске.

    Если вы привыкли сами заниматься ремонтом вашего транспортного средства и хорошо знакомы с особенностями его конструкции, тогда подобную проверку можно выполнять в самостоятельном порядке, но в большинстве случаев автовладельцы предпочитают обращаться за помощью к специалистам СТО.

    3. Как это исправить?

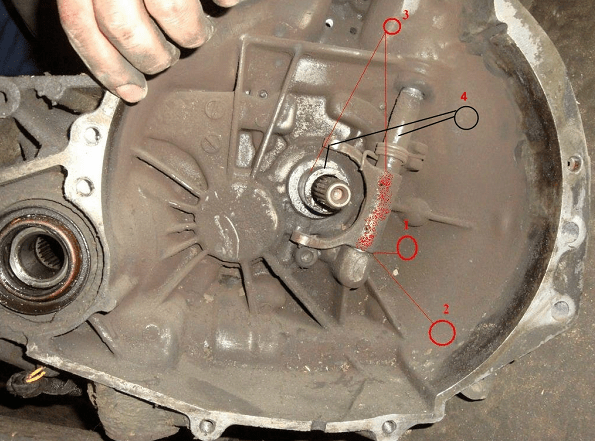

    Наиболее простой способ «смягчить» педаль сцепления – это смазать направляющую выжимного подшипника и опору вилки сцепления. Конечно, данный способ поможет устранить проблему только в том случае, если исключены более серьезные неисправности и дефекты деталей. Для выполнения указанной задачи совсем не обязательно демонтировать КПП. Просто снимите с вилки трос, затем защитную резинку, а после этого зафиксируйте вилку, чтобы она не выскользнула из усов опорного подшипника. Выполнив эти задачи, возьмите фонарик и посмотрите, достаточно ли в механизме смазки.

    Если она отсутствует, тогда аккуратно очистите проволокой грязь и смажьте деталь. Подвигайте вилку в разные стороны, так смазка лучше распределится по всей поверхности. Также не стоит забывать об опоре, расположенной за вилкой, она тоже должна быть хорошо смазана. Конечно, из-за ограниченного подкапотного пространства выполнять все вышеперечисленные действия достаточно неудобно, но при желании нет ничего невозможного. Поэтому запаситесь терпением и смело приступайте к выполнению задачи.

    При нажатии педали сцепления нам определенно приходиться прикладывать некоторого рода усилия, но бывают ситуации, когда она нажимается слишком жестко. В такой ситуации мы имеем дело с проблемой тугой педали сцепления.

    Причин такой поломки может быть несколько. Самые распространенные из них это заедание рычага или троса, износ подшипника вилки. Так, чтобы восстановить правильное функционирование педали, вам, прежде всего, предстоит разобраться с так называемым симптомом поломки (или с тем, что привело к поломке).

    Итак, если жесткость педали сцепления наступила в результате износа подшипника вилки, то во время нажатия на педаль, вы будете слышать некое урчание, которое свидетельствует о том, что выжимной подшипник уже отработал свое и его нужно заменить на новый.

    Механизмы, разработанные в наше время, рассчитаны на прохождение больших дистанций (более 1300 тыс. км), если при этом водитель регулярно проводит его диагностику и необходимую замену износившихся деталей.

    Но если к системе относятся небрежно, то она прослужит вам не более 50 тыс. км. В больших грузовых автомобилях проблемы могут возникать также с новыми, еще не притертыми элементами.


    Проблемы могут быть связаны также с тем, что педаль сцепления не нажимается. Такая ситуация может наблюдаться, например, когда сначала она нажимается слишком легко, а затем проваливается и больше не нажимается. Такого рода поломка может быть связана с моментами неправильной регулировки троса, либо же с обрывом троса.

    Также нужно проверить все ли в порядке с выжимным подшипником, он может быть поврежден и из-за этого возникают проблемы с нажатием педали. Также стоит проверить на повреждение диафрагменную пружину, которая расположена на нажимном диске. Если вы хорошо разбираетесь в вашем автомобиле, то такого рода проверку можете совершить и самостоятельно, но для лучшего результата все же стоит обратиться к работникам СТО.

    Также возможна проблема неполного выключения механизма. В такой ситуации водитель автомобиля должен ощущать некий скрежет во время включения передачи. Это связано с тем, что диск не способен нормально оторваться от нажимного диска. Чтобы исправить эту поломку, также лучше обратиться к профессионалам.

    Ситуация, когда происходит неполное выключение устройства, возможна из-за ряда причин, таких как:

    • регулировка троса произведена неправильно;
    • происходит заедание ведомого диска;
    • узел системы собран недолжным образом;
    • происходит коробление диска;
    • изношенность механизма выключения.

    Тугая педаль сцепления считается достаточно частой поломкой системы в целом. В такой ситуации она нажимается очень тяжело. Для дифференцирования очага поломки следует обратиться к мастерам, тем более если поломка произошла после установления нового комплекта.

    Некоторые водители шутят, что могут из толпы узнать человека, у которого на авто старое сцепление, - они явно косолапят на левую ногу. А серьезно, неполадку тугой педали сцепления и связанной с ней повышенной вдвое, а то и втрое нагрузки, необходимо устранять до появления проблем с коленным суставом ноги.

    Как ни странно, проблема жесткой педали сцепления существует на самых разных моделях и марках авто с механической коробкой передач. Изначально нормальная или слегка тяжеловатая педаль сцепления может стать жесткой и в тросовом, и в гидравлическом приводе сцепления. Но в большинстве этой странной проблемой болеют именно модели авто с использованием троса. В гидравлике процент подобных неполадок ниже. Есть свои особенности конструкции корзины, почему педаль сцепления стала тугой без видимых дефектов и поломок со стороны привода.

    В общей картине основными причинами тугой педали привода называют следующие:

    • ненормальная работа диафрагменной пружины корзины сцепления;
    • наличие местных задиров или локального подклинивания выжимного подшипника, вилки, фрикционного диска на их опорных поверхностях;
    • частично оборванный и расплетенный на проволоки трос в рабочей оплетке.

    Последний пункт легко контролируется самостоятельно, без помощи и услуг автомастеров.

    На заметку! Зачастую считается, что, если после выжимания педали сцепления она быстро и легко возвращается на место, трос исправен и замене не подлежит. Проверить легкость перемещения троса вполне реально без его демонтажа. Для более точной проверки головку троса отключают от лапки привода и, выжимая педаль, сравнивают прилагаемое усилие с параметрами нового троса.

    Почему педаль сцепления тугая

    На самом деле проблема, из-за которой педаль привода стала жесткой и тугой, имеет комплексную основу и связывает все три фактора:


    Наиболее распространенной является первая причина. Хитрое устройство лепестков корзины приводит к тому, что со временем центральная часть с выжимным подшипником выпячивается как горб над плоскостью пружины. Для преодоления этого горба приходится тратить дополнительные усилия.

    Зачастую производитель для увеличения стойкости диафрагменной пружины искусственно увеличивает жесткость лепестков. Особенно этим отличаются китайские подделки под фирменные изделия, например, Кraft или Sachs. С установкой подобной «железки» тугая педаль сцепления легче не станет.

    Кроме пружины, по мере износа добавляет проблем и выжимной подшипник. Через 150 тыс. км он будет болтаться на лепестках пружины и давать любые мыслимые перекосы. Конструкция выжимной вилки такова, что именно на ней сходятся и концентрируются основные усилия. Это приводит к деформации ее оси вращения и поклиниванию в крайних положениях, характерных для изношенного механизма корзины.

    Очень часто складывается ситуация, когда хозяин заменяет корзину сцепления новой, но с целью экономии оставляет вилку. Новая корзина создает огромное усилие сопротивления и, как результат, изношенная вилка ломается в самый неподходящий момент. Водитель при этом вместо тугой педали получает упавшую педаль сцепления.

    Как бороться с тугой педалью сцепления

    Большинство водителей не хотят мириться с таким положением вещей и всячески стараются улучшить работу сцепления.

    Среди наиболее распространенных рецептов борьбы с тугой педалью можно отметить следующие:

    1. Замена корзины и всех элементов сцепления в сборе на заведомо качественное изделие. Лучшим вариантом будет даже не новый Valeo, а сборка, рекомендуемая заводом-изготовителем. Зачастую для многих автолюбителей становилась откровением ситуация, когда после замены крутых фирменных корзин обычными российскими вариантами педаль сцепления из тугой до крайности превращалась в вариант с комфортным уровнем усилия;
    2. Более дешевым и доступным считается забивка смазкой всех трущихся поверхностей. Для получения доступа к глухим точкам смазки существует схема с указанием мест сверления, куда в последующем шприцем или масленкой закачивается трансмиссионное масло;
    3. Замена троса более прочной моделью, регулярная заливка тормозной жидкости или моторного масла с помощью шприца под оболочку. Если веретенка или аналогичное масло еще дает неплохой эффект, лить тормозную жидкость или WD-40 бессмысленно и бесполезно. Они только способствуют разрушению наружной оболочки троса.

    Важно! Все перечисленные способы в той или иной мере могут эффективно бороться с тугой педалью сцепления. Лучшим и наиболее эффективным будет первый рецепт.

    Кроме тросовых приводов, похожими проблемами страдают и гидравлические системы. Но, в отличие от троса, из-за высокого усилия на вилке выключения сцепления разрушаются в первую очередь манжеты цилиндров, и появляется утечка тормозной жидкости.

    На видео показаны, что такое тугая педаль сцепления и способы устранения проблемы:

    Педаль сцепления на автомобиле с механической трансмиссией служит для включения и выключения сцепления при трогании и остановке авто и переключении передач во время движения. Когда увеличивается усилие при нажатии на педаль, то эта ситуация помимо существенного дискомфорта для водителя, снижает безопасность движения и может привести и к аварийной ситуации.

    Это объясняется тем, что увеличение усилия, когда педаль становится тугой, всегда вызвано какой-либо неисправностью, последствия которой непредсказуемы, пока не будет выявлена ее причина.

    Педали автомобиля: слева направо — сцепление, тормоз, газ

    Виды привода сцепления:

    Тросовый;

    Гидравлический.

    Чаще всего неисправность с повышением усилия на педаль происходит при оснащении тросовым приводом.

    Признаки неисправности педали:

    Посторонние звуки (скрип, писк) при нажатии и отпускании педали;

    Педаль движется рывками;

    Частые регулировки холостого хода педали (обычно при появлении трещины в вилке выключения);

    Рывки авто при включении сцепления (при отпускании педали);

    Причины тугой педали сцепления:

    Заедание рычага педали;

    Износ троса привода вилки сцепления;

    Заедание вилки;

    Грязь или трещина на направляющей выжимного подшипника;

    Тугое движение поршня в главном или рабочем цилиндрах сцепления (грязь или очаги коррозии внутри корпуса цилиндров);

    Трещина в вилке привода подшипника;

    Перекос или трещина в кронштейне фиксатора троса (находится в салоне авто);

    Износ или деформация лепестковой пружины корзины сцепления;

    Заедание диска сцепления на шлицевой части первичного вала КПП;

    Отслоение резины внутри гибкого шланга, а также слипание резины внутри шланга.

    Причиной тугой педали может служить и тугая лепестковая пружина корзины сцепления, когда производители умышленно увеличивают ее жесткость для продления срока ее эксплуатации. Подобные изделия «реплику» под известные бренды поставляют китайские производители. Поэтому при приобретении элементов узла сцепления лучше отдавать предпочтение проверенным производителям, пусть это будет и дороже.

    Что делать?

    Часто не опытные водители сразу начинают грешить на сам узел сцепления, приобретая весь набор с целью замены узла, не разобравшись в самой причине неисправности. Помимо того, что набор в виде корзины, диска и выжимного подшипника стоят серьезные деньги, нужно будет еще и заплатить в сервисе за замену.

    При этом может получится так, что после замены всех элементов узла проблема не ушла и педаль по-прежнему тугая. Виновником в подобной ситуации часто является изношенный трос сцепления (распушились отдельные «волоски» троса), либо грязь или следы коррозии в рубашке троса, а также отсутствие смазки на валу вилки выключения сцепления.

    Бывает достаточно нескольких капель масла или впрыска WD-40 в рубашку троса или на вал вилки и весь привод начинает отлично работать, как новый.

    Смазать трос сцепления моторным маслом

    В гидравлическом приводе может быть неисправность главного или рабочего цилиндров.

    При износе вилки выключения сцепления, при ее деформации, также необходима ее замена в купе с узлом сцепления, так как если ее не заменить, то помимо того, что педаль останется тугой, сама вилка может лопнуть. Это вызвано тем, что новая корзина имеет большое сопротивление при сжатии и изношенная вилка может лопнуть в самый неподходящий момент, что сделает невозможным переключение передач в КПП.

    Поэтому при появлении признаков тугой педали сцепления, проведите диагностику всех элементов сцепления для точного нахождения и устранения неисправности. Подобную операцию лучше не откладывать на потом, так как однажды можно встать на трассе в дали от населенных пунктов.
