Самодельный минитрактор переломка. Самодельный минитрактор для домашнего хозяйства Самодельный минитрактор переломка 4х4 с двигателем лифан

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД . Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является . Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей» . Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера . Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой . Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.


Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата , потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео .

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

  1. Машина становится легкоуправляемой. Руль можно крутить, практически не прилагая усилий, одной рукой.
  2. Гидравлика дает возможность применять различное навесное оборудование.
  3. Применение гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым . В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа . Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования , например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной . В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео , в котором указаны размеры всех деталей приспособления.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ . Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео .

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.


В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео , своеобразное пособие для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость . Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать , на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

В деревенских условиях основным помощником является трактор. Для небольших хозяйств актуальными будут компактные модели, отличающиеся экономностью в расходе и универсальностью применения. Небольшая моторизированная сельхозтехника предлагается пользователям популярными производителями, но умелые мастера способны самостоятельно собрать оптимальный для своих нужд аппарат, например, минитрактор переломка.

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

  • глубокое вспахивание почвы;
  • культивирование для удаления сорных растений;
  • боронение определенных участков;
  • осуществление посевных весенне-полевых операций злаковых культур;
  • посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

ВИДЕО: Возможности полноприводного трактора

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

  • компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
  • самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
  • сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

  • иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
  • в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
  • собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
  • частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков. В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

  • мотоблок «Нева»;
  • модель с мотоблоком «Зубр»;
  • самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить. Также важно обеспечить наличие крепежных отверстий для фиксации силового узла.

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Сборка мостов и колес

Глобальная переделка моста не выполняется в домашних условиях. Его можно лишь подогнать по длинам полуосей так, чтобы колеса располагались в одной оси и не выступали значительно за установленные по чертежам габариты.

Фиксируется мост при помощи 4 прочных стремянок. Заранее на них нарезается резьба для гаек, а потом автогеном или пропаном нагревают прутки до П-образного состояния. Приваривать нужно их с зафиксированным мостом, относительно всей цепочки передачи мощности.

Передний мост мини трактора большинство мастеров делают самостоятельно, так как в заднеприводных моделях он используется лишь для управления транспортом. Усилить его можно качественными дисками от ЗИЛ-130.

Колесным парам следует уделить особое внимание. Вряд ли стоит применять в серьезной конструкции обычнее шины от легковушки. Зачастую на этот шаг идут на первоначальном этапе. Предпочтительный размер шин должен быть выше 14 дюймов. В противном случае объективно снизится проходимость новинки по рыхлой почве.

Правильными колесами являются модели с грунтозацепами. Данное решение обеспечит высокую проходимость по любым участкам без проваливания в почву. Имитировать грунтозацепы можно с помощью обмотки цепей вокруг колес. Этим способом удастся добиться многих плюсов:

  • упростится эксплуатация;
  • повысится проходимость и маневренность.

На переломку принято ставить управление с гидроусилителем. Такой узел можно обнаружить на списанной технике. В конструкции будет установлен масляный насос, используемый для поддержания необходимого значения давления. Для главного вала вращения используется обязательный редуктор. Он задействован в управлении колесами.

Схема рулевого управления

Напротив руля монтируется водительское кресло, с которого происходит управление. Его берут со старых легковушек. Монтаж должен обеспечиваться таким образом, чтобы колени не упирались в систему управления.

От стареньких Жигулей на передние колеса монтируется барабанный гидротормоз. Для соединения его с педалями используется несколько металлических тяг.

Не стоит забывать о летнем навесе, способном заменить кабину. Его принято монтировать на 2 или 4 стойки, приваренные к раме. Альтернативой ему может служить защитная металлическая дуга. Световая оптика монтируется для проведения работ в ночное время. Ее крепят к генератору и аккумулятору.

ВИДЕО: Трансмиссия машины с шарнирно-расчлененной рамой

Имеет полный привод и раму конструкции переломного типа. автор производил работы в свободное от работы время, используя материалы форумов и свои собственные навыки. Вездеход собирался основываясь на надежности конструкций, но не забывая о комфорте водителя и пассажиров. Основной целью использования являются поездки по лесным трассам на охоту, рыбалку или сбора припасов, поэтому вездеход имеет большую вместимость и грузоподъемность.

Материалы и детали потребовавшиеся для создания этого вездехода:
1)Двигатель внутреннего сгорания от автомобиля ока
2) Вариатор Сафари
3) коробка переключения передач от автомобиля ока.
4) насос дозатор
5) Шины Ои-25 облегченные.
6) профильная труба

Рассмотрим более подробно этапы постройки вездехода, а так же его основные узлы конструкции.
Рама вездехода была усиленна конструкциями из профильной трубы.

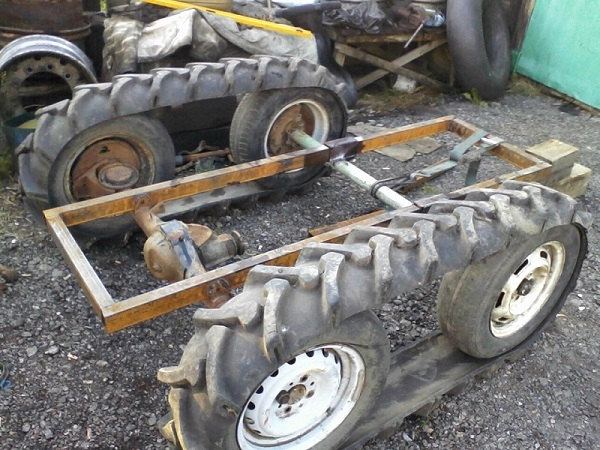

Была создана задняя часть вездехода:


были сделаны диски и одеты шины ои-256


Затем автор приступил к изготовлению мостов вездехода:


Другие работы по трансмиссии вездехода:

Был взят корпус машины для кабины вездехода:


Выгрузка колес и основных деталей для сборки:

Вот так выполнено рулевое управление:

Работы по установке кабины вездехода:


И соединения с прицепом :


Вездеход способен развивать скорость около 35 километров в час и это еще не предел, мощности хватает, но управление на такой скорости становиться очень неудобным. Но как известно для вездехода максимальная скорость не так важна, так как основные трассы он будет проходить на первой и второй передачах на скорости до 15 километров в час.

Длинна машины получилась около четырех метров двадцати сантиметров. Высота вездехода равна двух с половиной метрам. Общая масса машины около 700-800 килограмм, но будет еще расти, так как автор предусмотрел несколько обязательных апгрейдов для этого вездехода.

Скорость примерно 35 км/ч измеряли по GPS, дальше страшновато.
На коробке переключения передач был заварен дифференциал перед установкой на вездеход, так как дифференциал в данной схеме конструкции трансмиссии не требуется.
Еще несколько фотографий работы над элементами конструкций вездехода:


Как видно из фотографий на вездеходе не слабо перегружена передняя ось, в частности из за массивной кабины и отсутствия кунга как такового, в будущем вместо прицепа автор планирует сделать кунг, а точнее доделать прямо на нем при помощи каркаса из профильной трубы и листов металла или фанеры.

Так же планируется доделать лодки, чтобы вездеход мог форсировать водные преграды.

Изначально автор планировал установить Кразовские колеса, так как они лучше подойдут для вездехода такой массы. все же ОИ-25 маловаты для подобного веса, к тому же необходима большая ширина колес, так как центр тяжести вездехода находится довольно высокого и есть вероятность опрокидывания. Именно поэтому автор в будущем намерен установить все же покрышки краза и сделать дугу безопасности. когда начнет работы по каркасу кунга.

Но с заменой шин, прийдется менять и диски, так как они были выполнены специально под ОИ-25 и имеют ширину в 450 мм.

Как изготовить трактор Классика 4х4 своими руками

Самодельный трактор можно сделать из запчастей, что лежат в гараже. Возможно, хозяин давно уже что-то собирался выбросить, но большая часть поможет в конструировании мини-трактора. Классикой является самодельный трактор, оснащенный рамой-переломкой.


Мини-трактор с полным приводом, сконструированный собственными руками, может обладать хорошими техническими характеристиками. Это даст возможность трактору почти ни в чем не уступать аналогам, представленным в специализированных магазинах, даже при том, что мощность самодельного трактора будет меньше. На практике разница мощностей практически не заметна.

Классический мини-трактор используется при сельскохозяйственных работах, в том числе при:

  • вспахивании приусадебных участков для их подготовки к дальнейшей работе;
  • культивировании почвы, удалении сорняков;
  • бороновании почвы;
  • посевных работах на заранее подготовленной почве;
  • посадке и выкапывании картофеля.


Применение самодельного агрегата может быть более широким, если заранее предусмотреть это при его конструировании. Если ничего не упустить, можно будет использовать для перевозки грузов, уборки снега и стрижки газонов и лужаек. Может использоваться он и при заготовке сена для скота.

Таким образом, Классика 4х4 может в значительной степени улучшить жизнь сельскохозяйственного работника и жителя загородного дома, так как с помощью такой техники можно выполнять абсолютно любые работы.

Рассмотрим инструкцию по конструированию. Самая важная часть изготовления самодельного агрегата — чертеж. Правильно составленная схема позволит успешно сконструировать агрегат. При подобной сборке важно понимать, что некоторые детали придется подгонять под особенности мотора и рамы, ведь комплектующие, как правило, берутся из различной техники, отсюда и несовпадения по размеру. Подгонка деталей проводится на токарном станке.


После составления чертежа можно приступать непосредственно к сборке, которая предполагает несколько этапов. Рама собирается из траверс и лонжеронов с трехступенчатой структурой. 1 ступень — швеллер №10, последняя — стальная квадратная труба 80х80.

Траверса сзади изготавливается из швеллера №16, траверса спереди — из швеллера №12.

Если мини-трактор конструируется на основе мотоблока, то двигатель, расположенный на нем, будет выполнять роль силового агрегата. Если агрегат собирается другим способом, мотор придется купить отдельно. Подойдет любой агрегат, работающий на дизельном топливе, с мощностью более 12 л.с. Оптимальный вариант — мотор на 40 л.с. с функцией водяного охлаждения.

Коробку передач, вал отбора мощности, сцепление можно «позаимствовать» у ГАЗ-53 или ГАЗ-52.

Детали придется подвергать доработке — сконструировать маховик мотора, немного убрав заднюю часть и сделать отверстие в середине.

Мост можно установить как есть, ничего с ним не делая. Он закрепляется к раме с помощью четырех стремянок.

Колеса подойдут от любых легковых автомобилей, оптимальный диаметр 18 дюймов.
