Рулевая тяга без наконечника. Наконечник тяги рулевой трапеции. Виды рулевых наконечников

Рулевой наконечник – это шток с шарнирным устройством на конце. Внутри шарнира есть вкладыш и шайба, они препятствуют преждевременному износу деталей. В шарнир закладывается смазка, все это защищается пыльником от попадания влаги и грязи. С противоположной стороны от шарнира на штоке есть резьба для соединения с рулевой тягой. На самом шарнирном пальце тоже есть резьба. Палец продевается в отверстие на поворотной цапфе и фиксируется гайкой. Таким способом наконечник соединяется с цапфой.

Неисправности и причины неисправностей рулевых наконечников

Основная неисправность рулевого наконечника - это износ шарнирного соединения. Быстрый износ происходит по причине попадания влаги или грязи в само соединение. Такое происходит из-за повреждения пыльника. Потом наконечники имеют свой определенный ресурс – они меняются где-то через 40 тысяч километров пробега. Рулевой наконечник может быть поврежден в результате ДТП или наезда на препятствие.

Как определить неисправности в рулевом управлении

При покупке подержанного автомобиля есть большая вероятность, что в нем могут быть различные неисправности. Дефекты в рулевом управлении, в том числе и наконечников, можно выявить, сев за руль этого авто.

Первое, что необходимо сделать - покрутить рулем. Слишком большой свободный ход руля наводит на мысль об износе деталей рулевой системы.

По-другому дефекты выясняют, прокатившись на машине. О неисправностях может говорить тяжелый ход руля на поворотах. Если автомобиль при отпущенном руле едет в сторону, также стоит задуматься, все ли в порядке.

Об изношенных деталях рулевой системы могут свидетельствовать различные стуки в передней подвеске во время движения по неровной дороге. Но новичку будет трудно определить, что именно стучит – детали самой подвески или рулевого управления.

Выявление неисправностей рулевых наконечников

Выявить неисправность наконечника с достаточной точностью можно на автомобильном подъемнике.

Первый метод самый простой - с помощью визуального осмотра. Неисправный наконечник может быть деформирован в результате удара. Порванный пыльник также дает повод задуматься. Если наконечник влажный, скорее всего, из него вытекла смазка, и деталь требует замены. Наконечник с неестественным измененным цветом металла, вероятно, на последней стадии своего существования - он перегревается и подклинивает.

И, наконец, можно проверить люфт в наконечниках, подергав рулевые тяги с помощью монтировки. Люфт в шарнирном соединении говорит о непригодности детали. При подклинивающем рулевом наконечнике тяги двигаются с большим трудом.

Заключение

Проверив перед покупкой такими методами детали рулевого управления, можно сразу решить, какие детали нужно будет поменять сразу после приобретения авто. Из-за таких мелочей, как неисправные рулевые наконечники, от покупки отказываться не стоит, но ездить с такими неисправностями нельзя.

Рулевой наконечник - это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке « -управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

• корпус, в который встроена полуось;
• шаровый палец, на котором нарезана резьба;
• вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
• крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
• чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
• кольцо, с помощью которого чехол фиксируется на пальце;
• пружина, которой чехол крепится к корпусу;
• гайка для пальца.

Устройство рулевого наконечника

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

Неисправность рулевого наконечника

Неисправности рулевых наконечников случаются крайне редко, если в машине смонтированы новые детали. Еще не изношенный наконечник совершенно лишен люфта, поскольку выполненный из тефлона вкладыш фиксирует в корпусе шаровый палец предельно плотно. Но в процессе эксплуатации вкладыш постепенно изнашивается, из-за чего палец начинает перемещаться все более свободно, что и приводит к появлению люфта, крайне негативно влияющего на качество управления автомобилем.

Несвоевременная замена вышедшего из строя рулевого наконечника приводи к поломкам рулевой тяги.

Обнаружение малейших признаков износа наконечников должно сразу же послужить причиной их замены, поскольку в противном случае можно дождаться отказа рулевого управления и аварии на дороге в итоге.

Признаки о выходе из строя

Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.

Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.

Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.

Если поведение вашего автомобиля на дороге изменилось, вы чувствуете, что управление стало не таким уверенным, как раньше, вероятно, произошёл износ одного из компонентов рулевого управления. Основные признаки проявляются в том, что автомобиль тянет в сторону при езде и при торможении, также могут возникнуть трудности в поддержании контроля на неровной дороге. Эти симптомы могут сигнализировать о потенциально серьезных проблемах, которые должны быть решены немедленно. Частой причиной этих проблем является износ рулевых тяг. Наконечники рулевых тяг являются звеном между рулевой системой и передними колесами. Так как они влияют на вашу способность контролировать свой автомобиль, вы должны оценить их состояние.

* Установите автомобиль на ровной площадке, включите стояночный тормоз и выставьте передние колёса в прямолинейном направлении, выньте ключ зажигания из замка, заблокировав руль.

* Поднимите автомобиль домкратом с одной стороны так, чтобы переднее колесо оторвалось от земли.

* Установите подставку под автомобиль, убедившись, что она прочно встанет под балку или раму, и медленно опустите автомобиль на нее.

* Повторите со второй стороны автомобиля то же самое, что и с другой.

* Найдите тягу, которая будет в виде небольшой сборки с округлым шарниром на каждом конце. Она прикреплена с внутренней стороны передних колес. Возьмитесь за тягу в центре и попытайтесь пошатать её взад и вперед, вверх и вниз. Если при этом чувствуется свободный ход, значит, шарниры изношены, нуждаются в замене.

* Если ваш автомобиль имеет наконечники, защищённые жестким резиновым чехлом, тогда необходимо взяться за колёса руками и пошатать их внутрь и наружу. Если чувствуется люфт со стуком, то шарнир изношен, нуждается в замене.

Советы


* Проверка деталей рулевого управления транспортного средства может быть очень грязной работой. Наденьте перчатки и держите чистые полотенца под рукой.

* Никогда не лезьте под машину, если она стоит не очень надёжно на подставках. Никогда не залезайте под автомобиль, который поддерживается только при помощи домкрата.

* Люфт компонентов рулевого управления влияет на управляемость и износ шин, сигнализирует о серьезных проблемах в будущем. Детали должны быть заменены немедленно.

В настоящее время автолюбители в большинстве случаев предпочтиают покупать рулевые наконечники немецкой фирмы TRW. Детали этого производителя славятся своей надежностью и долговечностью. Наш интернет магазин предлагает рулевые наконечники данного бренда в ассортименте на различные виды авто, которые вы всегда можете купить на нашем сайте.

Рулевые наконечники TRW на популярные автомобили

Производитель	Номер детали	Наименование	Применимость
TRW	JTE1106		Ford Focus II / C-Max; Volvo C30 / S40 II
TRW	JTE260	Наконечник рулевой тяги	Mitsubishi Lancer IX / X, Carisma; Volvo S40
TRW	JTE2079		Toyota Corolla X / Auris / Prius Plus
TRW	JTE1055	Наконечник рулевой тяги, правый	Volkswagen Passat / Skoda Octavia / Audi Q3
TRW	JTE1136	Наконечник рулевой тяги, левый	Renault Logan / Sandero
TRW

Существует несколько видов рулевых механизмов, но всегда найдется общая деталь – это рулевой наконечник. Основная задача состоит в том, чтобы передать определенное движение с рулевой тяги на поворотный «кулак». В зависимости от конфигураций, может быть от 4 до 6 деталей.

К примеру, если тип рулевой системы реечный (их большинство), то наконечников будет четыре, по 2 на тягу (тяги 2). Если механизм, так называемого «червячного» типа, будет шесть, по два на тягу (тяг 3).

Наконечник рулевой

Имейте виду, что в зависимости от конфигурации рулевой системы, они могут отличаться формой и размером. Шток может быть, как разным по длине, так и иметь изгибы, как в горизонтальном, так и в вертикальном положении. Поэтому важно помнить, если есть изгиб, то деталь не взаимозаменяемая с такой же, но с другой стороны.

Если по форме изначально они одинаковые, нет никаких изгибов, то можно без последствий заменить с одной стороны на другую.

Запомните, основные компоненты:

Непосредственно корпус, в который ввинчивается рулевая тяга.

«Палец», как правило, на большинстве моделей предусмотрена резьба или другой тип соединения, к примеру, шпилька.

Корпус для шарнира, используют износостойкий металл для долгой службы.

Различные стопорные кольца, которые предотвращают выскакивание «пальца», пружины (для надежной фиксации вкладышей) и вкладыши.

Гайка «пальца», достаточно важная деталь, без неё невозможно закрепить наконечник на «кулаке».

Пыльник. Резиновая накладка, защищающая устройство от попадания грязи, пыли, песка, влаги.

Забегая наперед, хотелось бы уточнить о важности поддержания в целостном состоянии этого пыльника. В противном случае, выход из строя неизбежен. Как правило, в большинстве случаев поломки, образуются из-за разрушившегося пыльника и попадания туда посторонних предметов.

Практически все устройства имеют одинаковую форму, вне зависимости от модели автомобиля. Единственные исключения могут быть, только по формату используемого материала для производства. К примеру, для внедорожников требуются более износостойкие детали, с повышенной защитой, в связи с особыми условиями возможной эксплуатации.

Виды рулевых наконечников

В зависимости от того, какой тип:

Обслуживаемый.

Необслуживаемый.

Зависит это, есть ли на опорной крышке специальное отверстие для заливки смазки. Как понимаете, у обслуживаемых, такое отверстие имеется, что позволяет периодически добавлять смазку. У второго варианта такой возможности нет, поэтому по окончанию смазки, их выбрасывают, потому что ремонтопригодность нулевая.

Существует вторая группа подразделения:

Разборные.

Неразборные.

Необслуживаемые и неразборные рулевые наконечники

Разборные имеют резьбу на нижней крышке (под «пальцем»), что позволяет заменять отдельно сам шарнирный механизм или вкладыш (резиновая или тефлоновая деталь, плотно фиксирующая «палец» в «чашке»). В современных автомобилях, такой принцип уже трудно встретить, ведь по безопасности они серьезно уступают неразборным деталям. Если в автомобиле вышел из строя наконечник, следует осмотреть, есть ли резьба на крышке или же стопорное кольцо. Если не обнаружите что-то подобное, можно смело выбрасывать такую деталь в утиль.

Неисправности

Зачастую, проблем с ними не возникает, особенно если они новые, чего не сказать об изношенных деталях. В процессе работы, вкладыши обязательно стачиваются или деформируются, отчего появляется заметный люфт. Виду чего «палец» уже изрядно болтается в корпусе. При усугублении ситуации, он попросту может вырвать «стопор» и выскочить.

Имейте виду, что наконечник может привести к достаточно серьезным последствиям, может сломаться тяга, что поведет за собой более плачевные последствия, вплоть до аварии. Вы в принципе теряете контроль над машиной, без возможности даже вывернуть колеса.

Как правило, ресурс при правильной эксплуатации достаточно большой, однако не нужно забывать об особенностях дорожного покрытия, что напрямую влияет на долговечность. Ресурс, в среднем не превышает 100 000 км, не редко, что и на новых автомобилях, детали ломаются.

Признаки неисправностей и как проверить?

Основные признаки:

Значительное ухудшение управляемости.

Появление глухих стуков, особенно в поворотах.

Отдача в руль, даже при самых небольших неровностях.

Если вы заметили, что-то из списка, не стоит усугублять, проверьте все ли в порядке с узлом. Сделать это в домашних условиях, достаточно просто. Операцию лучше проводить с помощником. Итак, от вас необходимо наличие ямы, эстакады или просто поставить «передок» на какую-то возвышенность, чтобы была возможность подлезть под него. Ставим на «ручник», обязательно заглушите машину. Человек в салоне крутит руль, второй в это время, внимательно следит за ходом наконечника. Люфт будет заметен даже визуально, не говоря уже о тактильных прикосновениях.

Кроме того, при проверке внимание обращайте не только на наличие люфта, но и на целостность пыльников, соединения с «кулаком», также обращайте внимание на саму втулку (ось), куда вкручивается тяга. Не редко, что происходит «облом» в том месте или появляется трещина.

Как заменить?

Особых знаний в этом деле не понадобится. Главное обзаведитесь инструментом, с ним легче, речь идет о съемнике, такой элемент, по виду напоминающая «лопатку», позволяет без серьезных повреждений снять деталь. Итак, ваши действия:

1. Поднимаем машину.

2. Снимаем колесо, иначе будет закрыт доступ.

3. Откручиваем гайку на «пальце». Важно её не снимать полностью, она позволит легче «орудовать» съемником.

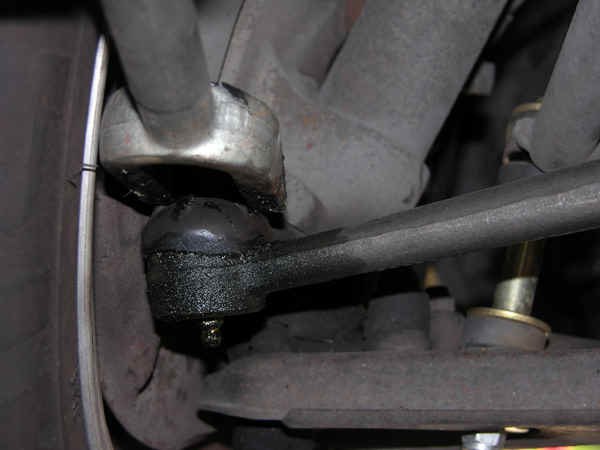

На фото — рулевой наконечник . Фото — drive2.ru

4. С помощью съемника выдавливаем наконечник. Если такого приспособления нет, можно обойтись молотком, но будьте аккуратны.

5. После того, как сняли его с крепления «кулака», откручиваем контргайку на тяге.

Не забудьте поставить метку на тяге, в каком месте была зафиксирована гайка. Чтобы обойтись без последующей регулировки развала.

6. Снимаем и ставим новую деталь по меткам. Желательно, когда будете выкручивать старую деталь, посчитать, на сколько оборотов было закручено.

В заключении хотелось бы сказать, что очень важно периодически проверять исправность этой детали, чтобы уберечь автомобиль от гораздо серьезных проблем и аварий . Проверка на самом деле «минутное» дело, с учетом, что ничего сложного в механизме нет, ремонт можно произвести и самостоятельно.

Сейчас в мире нет такого автомобиля, который бы не укомплектовывался рулевыми тягами. В основе этого механизма лежит наконечник, который отвечает за повороты колес при движении. Он является ключевой составляющей данного устройства, так как именно от его исправного состояния зависит безопасность водителя и пассажиров. Сегодня мы посвятим отдельную статью данному устройству и узнаем все его особенности.

Наконечник и его принцип действия

Данный механизм выполняет функцию передачи усилий с руля на колеса. Другими словами, наконечник тяги рулевой поворачивает диск в том направлении, которое было задано водителем. Данная деталь позволяет автомобилю безопасно совершать маневры с полной уверенностью в том, что машина не перевернется и колеса не повернутся в иную сторону. Наконечник рулевой тяги ВАЗа определяет угол поворота шин, который подается через Сама же деталь соединяется с тягой при помощи резьбовой муфты. Таким образом, принцип действия данного механизма заключается в обеспечении нормальной управляемости и маневренности автомобиля при любых скоростях.

Современный наконечник состоит из таких деталей, как:

Стоит также отметить, что не всегда установка деталей иной конфигурации грозит потерей управляемости. Сейчас в магазинах есть множество так называемых универсальных подшипников, которые можно устанавливать практически на любой легковой автомобиль.

Однако не стоит забывать, что для каждой модели производитель изготовляет детали определенной формы, длины и размеров. В зависимости от марки автомобиля наконечник тяги рулевой (а именно его шток) может быть прямым или изогнутым, располагаться в вертикальной или горизонтальной плоскости. Поэтому всегда обращайте внимание при покупке на данные характеристики. Также не забывайте о том, что иногда деталь подходит только под конкретную сторону колеса - правую или левую.

Наконечник рулевой тяги - цена

В среднем стоимость данного механизма составляет 1000-2000 рублей.

Срок эксплуатации

Стоит отметить, что данный механизм является одним из самых уязвимых в конструкции автомобиля. В среднем наконечник тяги рулевой служит не более 30-40 тысяч километров. Как правило, на срок эксплуатации данной детали пагубно влияет состояние дорожного полотна. А поскольку в России дороги ровные не везде, приходится часто проверять состояние рулевых тяг и наконечника в том числе.

Если у вас недавно вышел из строя данный механизм, и вы собираетесь приобретать новый, обращайте особое внимание на состояние пыльника. Если на нем имеются трещины или он изготовлен из некачественной резины, что визуально определить практически невозможно, риск того, что он порвется, возрастает в несколько раз. А если пыльник не будет выполнять свои прямые функции, это грозит выходом из строя шарнира. Поэтому доверяйте только известным производителям и не пренебрегайте заменой наконечников.
