Разварки способы изготовления. Изготовление разварок в гараже своими руками. Когда появились разварки

Многие автовладельцы стараются придать своему автомобилю некой индивидуальности, чтобы выделить его из общего потока. При этом на какие только ухищрения они не идут, начиная от банальных наклеек на стекла и кузов, и заканчивая достаточно серьезными переработками кузова и внешних элементов.

Что такое разварки?

Последнее время популярным стал еще один , касающийся не кузова, а колес, в процессе которого самодельно меняют геометрию колесного диска, что позволяет устанавливать на авто шины увеличенной ширины. Такие переделки дисков называют «разварками».

Примечательно, что какой-либо пользы от таких переделок практически нет. Но поскольку установка разварок позволяет хоть немного выделить авто, то такой тюнинг сейчас пользуется достаточно неплохим спросом.

Конечно, можно просто купить диски увеличенной ширины, но стоят они дорого, и далеко не на все модели можно их подобрать. А вот доработка диска доступна для любого авто, даже старого «Москвича».

Суть метода изготовления разварок сводится всего лишь к разрезанию диска и установки вставки между полученными половинами.

Технологий изготовления разварок несколько и далее мы рассмотрим самые распространенные из них.

Достоинства и недостатки

Но вначале укажем, что дают установленные на автомобиль колеса увеличенной ширины.

Из положительных качеств от их использования отмечается:

Оригинальный, нестандартный вид колес;
Легкость изготовления с минимальными затратами;
Увеличенное пятно контакта шины с дорогой за счет большей ширины, что сказывается на проходимости авто.

На этом все положительные качества от установки разварок на авто закончились.

А вот недостатков у такого тюнинга больше:

Повышение потребления топлива;
Снижение динамических показателей авто;
Снижение управляемости авто на высоких скоростях;
Увеличение нагрузки на оси, что приводит к преждевременному износу подшипников.

Сюда также можно отнести сложность поиска шин увеличенной ширины, ведь стандартные на такой диск уже не сядут.

Да и внесение изменений в конструкцию самого диска обязательно скажется на его прочностных показателях. И как бы качественно разварки не были сделаны, все же безопасными их считать нельзя.

Ну и напоследок хоть и пустяковый, но все-таки недостаток. Автомобиль с установленными разварками придется намного чаще мыть, поскольку край колес будет выступать за крылья.

Из-за этого въезд даже в небольшую лужу будет сопровождаться обильным забрызгиванием боков авто.

Поэтому перед тем, как приступить к изготовлению разварок, следует хорошо все обдумать, ведь сделать уникальным авто можно и другими способами.

Для тех же, кто решился оснастить свою машину такими дисками, потребуется не так уж и много.

«Донорами» для создания разварок выступают обычные стальные штампованные диски. Литые для этого не подойдут, поскольку материал их изготовления очень плохо поддается сварке, да и вообще какое-либо вмешательство в их конструкцию чревато серьезными последствиями.

Стальные же диски – недорогие, с ними легко работать, и они хорошо свариваются, а без сварочных работ их не создать.

Сначала пройдемся по конструкции самого штампованного диска. Состоит он из самого диска (с центральным и крепежными отверстиями) и обода с бортами, на которые садится шина. При этом обод садится на диск и приваривается к нему.

Существует два основных способа сделать разварку – из двух дисков (более простой, но затратный) или с помощью вставки. Причем второй метод может отличаться по способу исполнения.

Поэтому рассмотрим каждый из них более подробно, причем на примере конкретных автомобилей.

Разварка из двух дисков

Первым будет автомобиль ВАЗ-2108. Вообще, описанная технология подойдет практически для любого авто семейства ВАЗ, поскольку конструктивно диски у них практически не различаются.

Особенность проведения всех работ заключается в том, чтобы сделать все разрезы максимально ровными. Касается это не только разварок, полученных этим методом, а вообще всех.

Для разрезания лучше всего воспользоваться токарным станком, где есть возможность ровно закрепить диск. Но возможность воспользоваться таким оборудованием есть далеко не у всех, поэтому для изготовления необходимого изделия в гаражных условиях потребуются:

Измерительные инструменты (линейка, штангенциркуль);
Ступица колеса;
Угловая шлиф. машинка с отрезными кругами («Болгарка»);
Сварочный аппарат;
Герметик для швов.

Чтобы максимально ровно сделать разрез, лучше из ступицы (подойдет любая, главное, чтобы колесный диск сел ровно и можно было его закрепить), сделать приспособление. Суть его – вал, на который надета ступица с подшипниками.

Этот вал закрепляется на станине (столе, ровном полу), причем положение вала должно быть строго горизонтальным. То есть, нужно установить приспособление так, чтобы диск стоял без перекоса.

Также для удобства работы можно из подручных средств изготовить держатель для «Болгарки», и закрепить его на той же станине, что и вал со ступицей. Причем держатель должен обеспечивать возможность перемещаться «Болгарке».

Есть и другой способ.

Подготовив инструмент и приспособления, приступаем к работе:

Остается только покрасить диск, посадить на него резину, отбалансировать колесо и установить на авто.

Описанный метод неудобен тем, что на изготовление одной разварки нужно два диска, что несколько повышает затраты, зато он прост в выполнении и что немаловажно – сварочный шов только один.

Разварка с проставкой

Второй метод, не требует такого количества дисков, достаточно одного комплекта. Но в плане выполнения он сложнее.

Рассмотрим его на примере автомобиля ВАЗ-1111 «Ока».

Особенность этого авто в том, что на нем используются колеса диаметром на 12 дюймов.

Описанный ниже метод сводится к использованию проставки. Из инструментов, кроме описанных выше дополнительно потребуется еще наличие прокатного станка и 4 ровных полос листового металла толщиной 3 мм, шириной 50-60 мм и длиной не менее 1,5 м.

Разварки по этому способу делаются так:

Разварки с проставкой, второй способ

Последний способ изготовления разварки идентичен методу с проставкой. Единственное отличие – это место разреза. Примером в этом случае выступит автомобиль УАЗ.

Каждый счастливый обладатель железного коня мечтает сделать его лучше, привлекательней, функциональней и в целом выделить среди большого количества аналогов. Одним из таких способов является разварка дисков.

Если следовать определенным технологиям, правилам, знать несколько секретов и набраться терпения, разварку можно сделать своими руками , о чем мы и расскажем в этой статье.

1. Что такое разварка

Для тех, кто впервые сталкивается с подобной терминологией, стоит все разложить по полочкам. Итак, разварка или по-другому штамповка – это сленговое название расширенных стальных дисков, с помощью которых создается совершенно новый облик любого автомобиля.

Иными словами разварить диск – это означает увеличить его ширину. Разварки имеют такое название из-за процесса их изготовления. Так, диски распиливаются, а затем свариваются, но уже с дополнительными вставками. Такой тюнинг пользуется популярностью, как у владельцев отечественных автомобилей, так как является недорогой альтернативой широким колесам, так и у владельцев современных и эксклюзивных автомобилей. Последние скорее использую данный тюнинг, как дань моде.

2. Какой ширины делать разварку

В большинстве случаев ширина разварки зависит от личных предпочтений и потребностей автовладельца. Если сделать диски очень широкими, в дальнейшем понадобиться их раскатка, подрезание колесных арок, а также монтаж специальных расширителей.

Что касается примера, так 13 дюймовый диск можно максимально расширить еще на 7 дюймов. Также стоит помнить, что разварке подлежат исключительно стальные диски. Некоторые штамповочные диски могут подходить для автомобилей разных марок и моделей.

И помните, что своими руками разварки можно сделать при наличии сварочного аппарата и ответственному подходу к работе. Некачественно изготовленные широкие штамповки просто не поддадутся дальнейшей балансировке.

3. Исходные материалы

Итак, для того что бы сделать разварки своими руками потребуется некий арсенал оборудования и умение им пользоваться, среди которого два стальных диска, болгарка со сменными дисками, аппарат для сварки и дрель с насадками 4 или 5, 10 или 11.

Прежде чем приступить к работе стоит дополнительно проверить работоспособность всех инструментов. В зависимости от способа изготовления также могут понадобиться листы металла для вваривания. Дополнительным, но необязательным материалом станет герметик.

4. Конструктивные особенности

Штамповки просты в производстве и гораздо дешевле, чем легкосплавные диски. Их главной особенностью является внушительный вес. Также прежде, чем приступить к процессу разварки стоит проверить диски. Лучше всего, когда они новые и исключают наличие деформаций, но чаще всего разварки делают из бывших в употреблении дисков.

В случае неровностей, их необходимо устранить, так как дальнейшая работа полностью зависит от состояния самого диска.

5. Безопасность

Безопасность заключается в том, что езда на разварках отличается от езды на стандартных колесах. Нужно быть готовым к тому, что при попадании в яму или езде на большой скорости маневренность меняется и понадобиться время для того что бы привыкнуть.

Также стоит обратить внимание на шины, установленные на разварку. Им свойственно менять свои характеристики, так что первое время водителю нужно быть осторожным и предельно бдительным.

6. Пошаговые процедуры

Убедившись в наличии всего необходимого и подготовившись, можно приступать к разварке диска. Существует несколько способов подобного тюнинга.

Способ № 1 . Он заключается в том, что выбирается наиболее ровный диск, который послужит основой (первый) и диск, который послужит ободом (второй). Обод со второго диска отрезается болгаркой. Далее первый диск надрезается в месте наружного обода ближе к середине, обод с первого диска больше не нужен. Теперь, логично, что эти две части нужно соединить.

Первый диск монтируется на ступицу заднего моста и фиксируется. На него устанавливается второй диск, при этом важно его выровнять и подстроить относительно основы. Сделанные ранее надрезы завариваются сварочным аппаратом. После сварки на швы можно нанести герметик, а уже после приступать к покраске.

Способ № 2. Данный способ экономичней первого, так как для него нужен только один диск и лист металла. Итак, штамповочный диск разрезается пополам. Далее переходим к подготовке металлической полосы (толщина 3 мм.), также заранее подбирается ширина. Полосу нужно ровно отрезать, после чего приварить к той части диска, которая со ступицей. Следующий этап – приварить оставшуюся часть диска к металлической полосе. Используя данный способ лучше применять автоматическую сварку. Заключительные этапы – зачистить швы, прокатать диски и приступить к покраске.

Есть еще комбинированный способ, когда меняют местами часть диска со ступицей и оставшуюся часть. Данный способ наиболее трудоемкий и длительный, при этом сути не меняет.

Таким образом, сделав несколько грамотных движений можно изготовить разварки своими руками.

7. Герметизация

Герметизация относится к сварочным швам. Во-первых, она необходима для того, что бы диск ни пропускал воздух, а во-вторых, для того что бы швы не повредили камеру. Для бескамерного использования герметизацию нужно проводить обязательно. Герметизировать необходимо шов, который находиться в средней части разварки.

Герметизация происходит перед покраской. После того, как герметик высох, ненужные части убираются с помощью наждачки. В любом случае сварочный шов должен быть гладким. Сам герметик можно приобрести в любом магазине с автомобильными товарами.

8. Покраска

Заключительный этап изготовления разварки своими руками – это покраска диска. Наилучшим для покраски принято считать порошковый состав. Конечно, прежде чем приступать к покраске нужно очисть диск, и обезжирить его поверхность. После нужно нанести грунтовку, а только после этого приступать к нанесению краски. Лучше всего нанести несколько слоев краски. Теперь следует дождаться, когда краска полностью высохнет и нанести защитный лак. Таким образом, покрытие будет держаться долго. Важно перед покраской прокатать диски и устранить биение.

С одной стороны изготовление разварки своими руками кажется проще простого и с ним может справиться любой автовладелец беж инженерных навыков. А вот если посмотреть с другой стороны – это изменение заводских параметров подвески автомобиля. Конечно, нужно сделать балансировку после полной установки широких дисков, но это не изменит ускоренного износа автомобиля.

Мнения относительно использования разварок делятся на категорическое «против» и такое же категорическое «за». Те, кто «против», считают, что разварки теряют надежность, маневренность и увеличивают расход топлива и нагрузку на ходовую часть автомобиля. А вот те, кто «за», твердят, что данный тип дисков еще не так давно использовался для тюнинга гоночных автомобилей, поэтому он не может быть ненадежным и небезопасным. Так или иначе, пока не попробуешь сам, узнать кто прав, наверняка не получится. Одно можно утверждать однозначно, главное все делать с умом и «на совесть».

Тюнинг автомобилей популярен у водителей. Не всех устраивает внешний вид их машины, а некоторые просто хотят выделяться из автомобильного потока. Можно покрасить автомобиль в необычный цвет, прикрепить спойлер или модернизировать фары. Водители, которых интересует более необычный тюнинг, могут обратить внимание на разварку - модернизацию колес. Часто такой тюнинг можно видеть на спортивных автомобилях, но есть водители, которые и на обычных машинах решаются использовать разварки. В рамках данной статьи рассмотрим, какие виды разварок бывают, а также плюсы и минусы такого тюнинга.

Оглавление:

Когда появились разварки

Если углубиться в историю тюнинга автомобилей, можно заметить, что впервые разварки на российских автомобилях появились в 70-х годах. Это были машины, участвующие в различных соревнованиях. Водители устанавливали разварки, чтобы во время движения по трассе иметь преимущества за счет более широких покрышек.

Обратите внимание: Часто разварки можно увидеть на автомобилях любителей дрифта. Это связано с тем, что такие колеса позволяют при маневрировании надежнее удерживаться автомобилю на трассе.

Виды разварки дисков своими руками

Как было сказано выше, разварка дисков - это увеличенный по ширине штампованный диск. Некоторые производители спортивных комплектующих для автомобилей выпускают широкие диски необходимых размеров, но это дорогие и ограниченные тиражи дисков. Есть несколько способов, как сделать разварку дисков своими руками:

Стоит отметить, что на некоторых автомобилях при установке разварки может потребоваться обрезать арку.

Плюсы и минусы разварки

Если говорить об эффективности такого тюнинга, как разварка, то она практически нулевая. Единственное преимущество установки подобных дисков - необычный внешний вид автомобиля. Особенно эффектно разварка смотрится на заниженных автомобилях, в которых можно спрятать колесо частично под разрезанную арку. Такой тюнинг часто можно видеть на автомобилях, которые предназначены исключительно для дрифта, но не для повседневного передвижения по городу.

Минусов у разварки гораздо больше, и многие из них напрямую влияют на технические характеристики автомобиля, что скажется на его повседневной эксплуатации:

Обратите внимание: На автомобиле, на котором установлены разварки, не удастся пройти техническое обслуживание. Также подобные машины привлекают гораздо больше внимания у сотрудников ДПС, и машину с разварками могут направить на штрафстоянку, если она движется по дорогам общего пользования, а водителя оштрафовать.

Многие автовладельцы прибегают к различным способам тюнинга своих стальных коней для улучшения их внешнего вида и изменения технических характеристик. К одним из таких способов можно отнести изготовление разварок. Своими руками осуществить этот процесс вполне возможно. Достаточно иметь комплект штампованных колесных дисков, необходимый и опыт обращения со сварочным аппаратом. Ниже приведена пошаговая инструкция проведения работ и необходимые советы по изменению дисков методом разварки.

Разварка - что это такое?

Это обиходное название которые расширены путем определенных действий.

Автомобиль с такими колесами смотрится довольно оригинально, вдобавок изменяется его колея. Попросту говоря, сделать разварку - это увеличить ширину обода.

Оригинальное название диски получили из-за метода переоборудования, в основе которого лежат сварочные работы.

Данные тюнинговые работы применяются как на импортных, так и на отечественных автомобилях. Разварки, своими руками на ВАЗ сделанные, пользуются широким спросом, так как это способ более дешевый, нежели приобретение новых дисков с широким профилем.

Параметры

В основном размер ширины профиля переделываемого обода зависит от предпочтений владельца машины и конструктивных особенностей кузова самого авто.

Установка слишком широких ободов повлечет за собой необходимость дополнительных работ с кузовом, таких как монтаж специальных накладок на колесные арки, и изменение арочной части крыла. Учитывая советы народных специалистов, обода размером в 13 дюймов можно расширять максимум на семь дюймов.

Все работы по преобразованию дисков необходимо проводить с особой тщательностью и вниманием, так как в обратном случае велика вероятность просто испортить диск.

Необходимый инструмент и приспособления

Разварка, своими руками сделанная, подразумевает использование различного инструмента и приспособлений.

Так, для осуществления процесса понадобятся и штангенциркуль, болгарка (отрезные и шлифовальные диски), сварочный аппарат, дрель и два штампованных обода. Дополнительно необходимо иметь лист металла той же толщины, что и штамповка.

Особенности

Желательно брать для разварки новый диск, так как он не имеет деформаций. Но если тюнингу подлежит обод, бывший в использовании, его нужно предварительно прокатать и избавиться от вмятин. В дальнейшем это не послужит причиной возникновения проблем при изготовлении расширенного изделия.

Как сделать разварки своими руками

Весь процесс изготовления состоит из нескольких пошаговых операций, качество выполнения которых влияет на итоговый результат.

При наличии всех необходимых приспособлений и материала можно приступать к работам:

Первый метод заключается в том, что для изготовления одной разварки потребуются два диска. Один будет основой изделия, второй послужит запасным материалом. С основного при помощи болгарки срезается обод. Та же операция проводится и на втором. Далее часть первого колеса монтируется на авто, а обод со второго устанавливается на диск. При этом соблюдаются все размеры и осуществляется подгонка по соосности. Затем поверхности состыковки диска с ободом соединяются сваркой с обеих сторон стыков. В дальнейшем зачищается шлифмашинкой, колесо окрашивается.
Разварка, своими руками сделанная вторым способом, более экономна, так как для этого понадобится всего лишь один диск. Его разрезают пополам вдоль радиуса. Затем подготавливается полоса металла, предварительно отмеренная по ширине и длине. Чем шире полоска, тем шире будет само изделие. Длина ее должна соответствовать радиусу диска в плоскости разреза. Металлическая шина приваривается к колесу. Постепенно сгибая ее соответственно радиусу, делают точечную приварку. После предварительного монтажа и подгонки в месте стыка кладется основной сварочный шов. Далее к противоположной части шины приваривается часть диска, которая была отрезана ранее. Заключительным этапом производства является зачистка сварочных швов и покраска, балансировка.

Необходимо помнить, что все стыки элементов колеса нужно предварительно зачистить болгаркой или напильником от заусениц, а также снять фаску для более качественного шва.

Процесс покраски

Нанесение лакокрасочного покрытия на диски - это заключительный этап производства.

Порошковый состав для этого подходит лучше всего. Непосредственно перед зачищают от старой краски, следов коррозии и обезжиривают. Далее они обрабатываются грунтовкой. Им дают подсохнуть. После этого можно приступать непосредственно к покраске. Рекомендуется наносить ее в несколько слоев, с выдержкой для высыхания предыдущих. В заключение наносится слой лака. При таком способе окрашивания лакокрасочное покрытие будет держаться довольно долго.

Вывод

На первый взгляд разварка дисков своими руками кажется простым способом изменить внешность автомобиля.

Но с другой стороны, происходит изменение технических характеристик колеса, что влияет на работоспособность ходовой части транспорта и управление.

Что касается пользы такой модернизации, то здесь мнения автомобилистов отличаются - одни выступают против, а вторые за.

Противники такого тюнинга, как разварка, своими руками сделанная на авто, отмечают, что колесо становится менее надежным, машина теряет маневренность, вдобавок увеличивается нагрузка на ходовую часть. Одновременно их оппоненты утверждают, что данные изделия используются на гоночных автомобилях и по своей сути не могут быть менее надежными.

Так или иначе, делать окончательные выводы о том, подходит ли разварка, своими руками сделанная, вашей машине или нет, можно только самим. А в этом можно убедиться, лишь установив данные элементы на свою машину.

Что такое разварки? Это диски увеличенной ширины. Машина на таких дисках смотрится более интересно и необычно.Разварки можно сделать из любого диска, чаще всего их делают из обычных заводских стальных штампованных дисков («штамповок»). Давайте разберемся как сделать такой диск.
Чтоб сделать один широкий диск, понадобятся:
— диск стандартный стальной(штампованный) – 2 штуки
— болгарка
— сварочный аппарат
— герметик шовный (не обязательно, об этом в самом конце статьи прочитайте)
Рассмотрим первый способ
Берем два обычных штампованных диска и отпиливаем болгаркой или на токарном станке по красной линии.

У второго диска убираем ненужные остатки болгаркой

Оставшуюся часть диска 1 одеваем на ступицу заднего моста, фиксируем гайками и надеваем вторую часть. Выравниваем второй обод относительно первого, устраняем биение, прихватываем сваркой в четырех точках в местах стыка.

Зеленым цветом обозначены места проваривания.

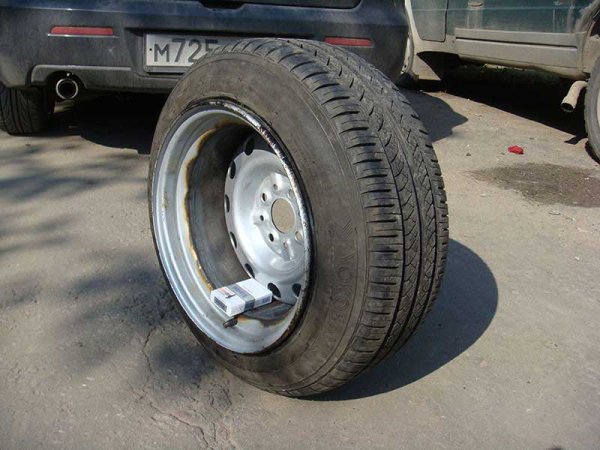

И вот что из этого вышло:

Для бескамерной установки нам просто необходимо герметизировать шов в середине диска. Это конечно стоит делать до покраски. Для этой цели нам подойдет Шовный герметик 3М. В качестве варианта, его можно развести Обезжиривателем. Внимание! Именно обезжиривателем, а не растворителем или, боже упаси, Уайт-спиритом! Разведенным герметиком мазать швы. Подождать пока встанет, удалить лишнее(стаместка, наждачка и т.п.), и в покраску, чтоб не ржавело и радовало внешним видом.

Второй способ немного отличается от первого. Суть в том что распиливается один диск на две части, и в середину вваривается полоса металла. Этот способ намного экономичнее, ведь нам понадобиться всего один комплект дисков.

Разрезаем диск на 2 части как это показано на рисунке.

Ровно отрезаем полосу металла нужной ширины и гнем ее. Толщина металла на сколько помню 3мм. Гнуть можно как угодно, но лучше специальными роликами. Далее берем часть диска со ступицой и к ней прихватываем полосу сваркой. Ступичная часть хорошо придерживает полосу и задает ей правильное направление.

Далее прихватываем полосу к второй части диска. И провариваем все швы, стараясь сделать так чтоб диск не повело. Хорошо если есть возможность автоматической сварки вращающейся детали - так все гораздо прочнее и предсказуемей.

Зачищаем швы - проверяем что все держится. Хорошо если у вас есть токарный станок чтобы зачистить шов на полке диска в том месте где он будет потом радовать глаз. Это к тому же поможет подправить геометрию диска если она немного нарушилась (а это очень вероятно). Даже если все сделано аккуратно - до покраски желательно получившиеся диски прокатать, чтобы быть уверенным в их геометрии. Наши разварки порадовали качеством и не смотря на кажущийся не очень ровным обод (диски то были б/у) показали минимальное биение.

Далее отправляем диски в покраску. Наши были отпескоструены и покрашены порошковой краской. На той стороне диска что обычно скрыта от глаз шиной было решено оставить усиление шва сварки (т.е. сам шов). На лицевой стороне шов был сточен. Диски собрали без камер и они отлично держат давление, о том можно прочитать перейдя по ссылке.

Справедливости ради я отмечу, что метод этот универсальный во всех смыслах. Я предположил тут с самого начала, что чаще всего всем надо разваривать диск наружу, чтобы получилась полка и специфичный вид. Но нужды и идеи бывают разные. Разварить диск можно и в другую сторону.

С тестовой разваркой у нас так и получилось. Мы этому были не очень рады в тот момент, но зато теперь можем тут показать вто эти фотки. Швы дополнительно не обработаны и их хорошо видно.
