Процесс заправки автокондиционера. Как самому заправить кондиционер в автомобиле. Окончательная проверка и диагностика неисправностей автокондиционера

Большинство современных автомобилей имеют кондиционеры. И сегодня это не роскошь, а необходимость. К сожалению, он требует ухода и заправки фреоном. Если верить специалистам, то фреон улетучивается из системы в объеме 10-15% за год, поэтому с каждым годом эффективность охлаждения падает. Вот и возникает необходимость заправить кондиционер. Некоторые водители вообще ежегодно добавляют хладагента в систему из-за слабых протечек в его рециркуляции, а некоторые по незнанию заправляют несколько раз за сезон, хотя в данном случае налицо наличие протечек. В этом материале речь пойдет о том, как осуществляется заправка системы и определяется наличие в ней протечек. Также вы узнаете, можно ли произвести заправку своими руками.

Сколько стоит заправить автокондиционер?

Если фреона в системе недостаточно, и кондиционер охлаждает салон плохо, то есть 2 варианта: заправлять самому либо обратиться на СТО. Если обратиться на автосервис, то там за полную заправку автомобильного кондиционера берут 1500 рублей в среднем. Некоторые водители не заправляют полностью систему, а просто добавляют фреон. Это в среднем обходится в 300 рублей за 100 грамм. Специалисты замеряют, сколько фреона недостает в системе, и добавляют его до достижения необходимого давления. То есть, если в системе не будет хватить 150 граммов фреона, то дозаправка обойдется всего 450 рублей.

На некоторых СТО цены ниже, на других - выше. Впрочем, каждый сам решает где заправить автокондиционер. Но сделать это могут на многих СТО.

Заправка автокондиционера: чем и как?

Практически в любом современном автомобиле используется хладагент R-134a. Именно он применяется в машинах после 1992 года выпуска. Учитывая тот факт, что иномарок столь позднего выпуска почти не осталось, скорее всего, на вашей машине заправить автокондиционер нужно именно хладагентом R-134a. Подтверждением тому может быть наклейка под капотом автомобиля с указанием типа используемого хладагента в системе и его вес.

Если вы решили осуществить заправку автокондиционера своими руками, то в первую очередь обратите внимание на эту наклейку. Так вы сможете точно узнать, какой вес и тип хладагента вам нужен. В магазине при покупке баллона ориентируйтесь на эти данные.

Оборудование

Для самостоятельной заправки потребуется определенное оборудование:

Метрологическая станция.
Шланги.
Баллон с фреоном для подключения.
Переходник с краном для подключения станции.

Есть и специальный набор для заправки, в который входит баллон с фреоном, шланг с манометром. Его вполне достаточно для заправки системы.

Все это продается во многих автомагазинах. Стоимость данного списка может составить 2000-2500 рублей (самый минимум). Конечно, бывают разные станции и шланги, поэтому цена может быть выше. Все это обойдется дороже, чем заправка на СТО, однако позже использовать данную систему можно для последующих заправок, а они, как известно, требуются часто.

Этапы заправки

Начать нужно с поиска магистрали, ответственной за низкое давление. На ней находится колпачок - снимайте его. Прочистите это место от грязи, чтобы она не попала в систему и не сломала компрессор. Теперь надеваем шланги на заправочный штуцер, заводим автомобиль и держим обороты на уровне 1500. Теперь активируем кондиционер, чтобы заработал компрессор. После открываем вентиль сначала на кране низкого давления, а затем на баллоне с фреоном. Последний нужно поставить вниз головой. При включенном моторе будет происходить заправка.

Во это время нужно следить за давлением на манометре. Нельзя допустить, чтобы оно превышало 285 кПа (оптимальным считается давление в диапазоне 250-270 кПа). Если оно подходит к этому значению, то нужно перекрывать вентили. Постепенно салон автомобиля будет наполняться прохладным воздухом.

Именно так осуществляется правильная заправка автокондиционера.

Как заправить систему в случае утечки фреона?

Многие водители осуществляют заправку бездумно. Они не задумываются о том, куда именно пропал фреон, и нормально ли это вообще. Некоторые даже знают, что у них есть протечка в системе кондиционирования, из-за которой газ улетучивается. В этом случае тоже необходимо заправить кондиционер, но сделать это важно правильно. На многих СТО предлагают за 500 рублей добавить в фреон специальный краситель, который будет улетучиваться вместе с фреоном. Затем при освещении системы ультрафиолетом протечку можно будет легко обнаружить - на месте протечки будет отчетливо видна краска.

Есть и другие способы определения утечки. Самый простой и дешевый, который часто практикуется на многих СТО, заключается в нанесении на радиатор или систему кондиционера мыльного раствора. Если раствор попадает на место утечки, то на этом месте образуется и начинает надуваться мыльный пузырь. Таким простым и бесплатным способом удается найти течь в системе кондиционирования буквально в течение 10 минут. Не нужно добавлять краску в фреон и ждать пару дней, когда эта краска улетучится. Таким способом обнаружения утечки можно самостоятельно ее выявить, правда, для этого необходимо знать, где находятся магистрали с фреоном. Чаще всего утечки обнаруживаются на местах стыков разных магистралей или на самом радиаторе - на него необходимо наносить мыльный раствор в первую очередь.

Если утечка есть

При обнаружении утечки хладагента нет смысла производить дозаправку или полную заправку системы. В этом случае потребуется устранение неисправности. Если это радиатор, то протечку чаще всего запаивают. Но бывают и случаи, когда радиатор приходится полностью менять.

Если протечка имеет место, то устранить ее необходимо быстро. Нельзя откладывать это дело надолго, т. к. после утечки всего фреона из системы через отверстие в трубках или радиаторе может проникать воздух, в результате чего возможно окисление некоторых элементов системы или начало коррозионных процессов.

Проверка давлением

Прежде чем заправить автокондиционер, необходимо убедиться, что в системе нет никаких протечек, и она способна выдержать высокое давление. Сделать это можно на СТО с помощью нагнетания давления в систему. Обычно это делается с помощью азота. То есть азот "загоняют" в систему и замеряют давление, затем ждут около 20-30 минут, и если значение на манометре не меняется, то это означает достаточную герметичность. В таком случае можно заправлять автокондиционер самостоятельно или на СТО. Обычно услуга проверки системы недорогая - стоит около 300-400 рублей. Но проводить подобную проверку необходимо, ведь если фреон из системы пропал, то нужно понять, нет ли протечки, и имеет ли смысл вообще "загонять" внутрь дорогой газ, если он через 3-4 дня все равно улетучится.

В заключение

Нет ничего сложного в проведении заправки автомобильного кондиционера. Это действительно можно произвести самостоятельно при наличии соответствующего оборудования и фреона. В Сети полно видео, где детально рассказано, в какой последовательности производится заправка, и указаны основные тонкости процесса. Стоит понимать, что в разных автомобилях применяются разные системы кондиционирования, поэтому сам процесс может слегка отличаться для разных машин. Но в целом он выглядит именно так, как описано выше.

Учитывая, что проводить заправку фреоном нужно каждый год на более-менее старых автомобилях (и даже на некоторых новых), в конечном итоге владелец машины сможет сэкономить немало денег, а купленное единожды оборудование окупит себя много раз.

Практически в любой модели современного автомобиля есть кондиционер, совершенно незаменимая штука, которая поддерживает в салоне авто нужный микроклимат.

И даже если его нет в вашей комплектации, то установить такой автокондиционер всегда можно в любой мастерской, там же несложно заправить кондиционер либо отремонтировать в случае надобности.

Зачем нужен автокондиционер

Кроме очевидных преимуществ, эта миниатюрная климатическая система выполняет и другие полезные функции, а именно:

охлаждает воздух до заданной температуры;
поддерживает влажность на указанном уровне;
устраняет запотевание стекол в автомобиле;
защищает салон как от выхлопных газов, так и от неприятных запахов.

Как автокондиционер обогревает или охлаждает салон.

Как видите, устройство более чем полезное, однако, для его нормального функционирования требуется регулярное обслуживание. Но как же выглядит автомобильный кондиционер?

Схема работы автокондиционера

Принцип работы более чем простой, но его нужно знать обязательно, если вы собираетесь заправить автокондиционер своими руками или вам просто любопытно, что же там происходит. Итак, система работает следующим образом:

по замкнутому контуру циркулирует фреон;
фреон сжимается в компрессоре, что приводит к повышению его температуры;
затем хладагент, а именно, горячий газ под давлением, передается в конденсатор, где передает тепло и становится жидким, формируя конденсат;
далее фреон передается в замкнутый контур к расширительному клапану и после распыления попадает прямиком в испаритель;
в испарителе происходит испарение хладагента, он теряет тепло и охлаждается.

Принципиальная схема работы кондиционера в авто.

Теперь фреон снова холодный и опять передается в компрессор посредством низкого давления, после чего цикл повторяется.

Основные причины для заправки

Фреон естественным образом утекает из системы, несмотря на замкнутый контур. Как правило, значение утечки не превышает 15% в течение года. Однако, уже через 3 года автокондиционер нужно заправлять. Для старых моделей заправка проводится раз в 1-2 года, по той же технологии.

С чего начинается заправка фреоном.

Но если фреон теряется из системы быстрее, чем на 15-20% в год, значит, у нас проблемы.

Куда пропадает фреон?

трубопровод кондиционера потерял герметичность;
механические повреждения в трубках;
конденсатор начал ржаветь и разрушается.

Прежде чем приступить к заправке, эти проблемы нужно устранить, иначе фреон утечет повторно, только его и видели.

Фреон R-134A от LIQUI MOLY – популярный выбор российских автосервисов.

Ищем утечку

Вопреки устоявшемуся мнению, система климат-контроля вообще не поможет вам обнаружить утечку. То ли дело специализированный течеискатель, который предназначен для выявления даже минимальных концентраций фреона в воздухе. Как правило, таким прибором несложно обнаружить место утечки.

При утечке фреона, обнаруженной методом ультрафиолета, место утечки будет зеленым.

Впрочем, есть и народный способ. Для этого в систему добавляется масло и фреон, после чего особый ультрафиолетовый краситель, все обычным методом заправки. Затем кондиционер включается, а все трубки проверяются лампой с ультрафиолетовым свечением. Так найти утечки совсем несложно, они будут иметь желто-зеленый оттенок.

Заправляем автокондиционер самостоятельно: инструкция для прямых рук

Если с утечками вы разобрались, самое время заняться заправкой. Однако, не спешите с этим делом – есть несколько правил, игнорирование которых может привести к быстрому выходу всей системы из строя.

Если кондиционер уже был разгерметизирован, значит, фреон ушел, а на его место пришел воздух и влага. И вот именно этой влаги следует остерегаться больше всего. К примеру, если ездить зимой без радиатора кондиционера, то воды в системе будет, хоть ведрами вычерпывай.

Полный набор для самостоятельной заправки автокондиционера фреоном: баллон, штуцеры и клапаны, 2 манометра.

Этот же набор в собранном состоянии.

Ну а в минусовой температуре эта вода застывает и перекрывает регулирующий клапан. И это не говоря уже про очевидные проблемы с коррозией, убивающей кондиционер в считанные месяцы.

Заправка системы фреоном идет полным ходом.

А как насчет воздуха? Да, он менее опасен, нежели вода, но тоже подлежит удалению. Ведь наш воздух – это в большей степени азот – газ, который сильно отличается от фреона, увеличивая нагрузку на компрессор кондиционера.

Удаляем воздух и воду

Избавиться от лишнего в контуре автокондиционера помогает обычный вакуумный насос. Забавная штука, особенно интересно смотреть, как такой насос работает.

Вакуумный насос для удаления воздуха из системы.

Хотя, собственно, его не обязательно использовать всегда. Скажем, при дозаправке системы фреоном, такой насос, как правило, не требуется. Если же контур открывался, чтобы заменить резиновый уплотнитель, то без насоса тоже вполне можно жить себе. Ведь фреон остается в системе и воздух не успевает проникнуть в достаточной степени, чтобы это вызывало тревогу.

Закачка фреона в систему

В первую очередь измерим, сколько же фреона нам нужно. Для этого применяются электронные весы либо мерная колба. На весы попросту устанавливается баллон с фреоном, и так происходит измерение.

Закачиваем фреон в систему автокондиционера.

Но вот мерная колба подходит лучше и позволяет точнее определить нужный объем. Прямо из баллона в колбу заливается жидкий газ, после чего отмеряем нужное его количество по обычной шкале.

Автоматическая станция AC 100 для заправки кондиционера, откачки и переработки фреона, проверки на утечки и вакуумирования системы.

Теперь осталось открыть краны и воздух пойдет в кондиционер. Давление выровняется, поэтому не весь газ войдет в замкнутый контур. Чтобы ему помочь, в колбе есть специальный нагрев, обеспечивающий поднятие давления газа.

Альтернативный метод закачки

Впрочем, есть и другой метод, подразумевающий использование обратной магистрали и активный компрессор. Тут все просто – включенный компрессор сам засосет газ, а смотровой глазок в системе позволит следить за ходом процесса.

Кроме того, можно закачать и масло либо ультрафиолетовый краситель, используя специализированный инжектор.

Видео по самостоятельной заправке

Опытный водитель на пальцах показывает, что нужно для грамотной заправки авто кондиционера своими руками и наглядно демонстрирует, как это правильно сделать. Весьма полезный видеообзор.

Сколько фреона требуется?

Здесь важна точность. Если система недостаточно заправлена, компрессору будет совсем скучно. За переноску масла отвечает именно фреон, и если его в системе недостаточное количество, то компрессор слишком рано отдаст концы. И это не говоря уже про то, что плохо заправленный кондиционер выдает слишком мало холода, что очень ощутимо в жаркий летний день.

Заправка фреоном через специализированную станцию.

Если же в системе слишком много фреона, лучше тоже не будет, ведь это высокое давление и компрессор будет работать из последних сил, а про холод можно вообще забыть. Да и аварийные отключения тоже бывают.

Сколько же фреона нужно? Просто посмотрите на табличке, что находится прямо под капотом. Там написан и тип используемого хладагента и требуемый объем. Если таблички нет – посмотрите в технической инструкции или попросту спросите у дилера. Как правило, это значение составляет от 500 до 1000 грамм.

Заправка осуществляется всегда только специальным фреоном и маслом, а именно:

фреон R-12: минеральное масло;
фреон R-134a – синтетическое масло;
либо универсальное масло для обоих типов фреона.

Заправить R-12 вместо R-134a у вас вряд ли получится. Поскольку во всех современных моделях автокондиционеров штуцеры для заправки фреона 134 отличаются от штуцеров для фреона 12 и не подходят друг к другу.

Как выявить неполадки в работе компрессора автокондиционера

Иногда проблемы в работе компрессора выявляются именно после того, как вы заправили в контур свежую порцию газа, особенно после того, как кондиционер долгое время не был достаточно заправлен.

С такой ржавчиной автокондиционер проработает недолго, если вообще еще функционален.

Если система имеет проблема с герметизацией, то в нее проникают водяные пары, которые покрывают ржавчиной лепестковые элементы компрессора. Да, он не заржавеет полностью, однако, этого неприятного налета более чем достаточно, чтобы эффективность работы снизилась.

Порой достаточно долить масла и активировать работу компрессора на высоких оборотах, чтобы он пришел в норму. Но такой метод помогает не всегда, и тогда вам прямая дорога в автосервис.

Все кондиционеры работают за счет испарения и конденсации хладагента в его замкнутом контуре. В качестве хладагента выступает газ фреон, который может быть нескольких типов: современный озонобезопасный R410A, достаточно вредный для окружающей среды хлорсодержащий R22, R407c и R600a, используемые в основном в мобильных моноблоках и промышленных холодильных системах.

Очень многие неисправности в работе климатической техники связаны с утечкой рабочего газа через связующий медный трубопровод между блоками сплит-системы или сквозь трещины в самих модулях. Чтобы устранить проблему нехватки хладагента, нужно наполнить кондиционер фреоном частично или полностью, а способы, как это сделать самому, будут рассмотрены дальше.

Признаки утечки фреона

В первую очередь мастер должен знать, каковы признаки утечки хладагента. В работе кондиционера могут насторожить следующие особенности:

нет обдува холодным воздухом;
аварийное отключение, иногда уходящее в режим кода ошибок;
обмерзание теплообменника внутреннего блока;
обмерзание жидкостного порта (у мульти-сплит систем их может быть несколько);
«неровная» работа компрессора;
излишняя вибрация внешнего модуля.

Все эти признаки могут свидетельствовать о нехватке рабочего газа и требовать вызова мастера из сервисной службы.

Если кого-то интересует заправка бытового кондиционера своими руками, то нужно помнить о рисках окончательно испортить оборудование. Осуществить это проблематично и с точки зрения наличия рабочих инструментов. Тем более каждый вид хладагента имеет свои особенности, в связи с которыми не все методы заправки подойдут в том или ином случае.

Как определить утечку хладагента

Прежде чем начать заправку, нужно проверить прибор на наличие утечки газа. Это делается следующим образом:

к портам наружного блока подключают манометр;
к нему подсоединяют баллон с азотом через редуктор высокого давления;
вкачивают 30 атм;
проверяют специальной пенной жидкостью наличие утечки на соединениях обоих блоков;
если имеются паечные соединения на трассе, то их тоже тестируют.

Способы заправки кондиционера фреоном

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

Заправка кондиционера своими руками потребует следующий набор:

манометр;
вакуумный насос;
баллон с фреоном;
строительные весы;
слесарные инструменты - шведский ключ, шестигранники, отвертка.

Вместо манометра и вакуумного насоса можно приобрести манометрическую станцию.

Заправка по весам

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Норма для каждого кондиционера и тип заливаемого в компрессор газа указаны в технической документации и на шильдике.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Этот способ удобен именно при необходимости дозаправки кондиционера своими руками небольшой порцией хладагента R22. Во всех остальных случаях наиболее простой и оптимальный метод - это заправка с весами, то есть по массе.

Заправка по перегреву и переохлаждению

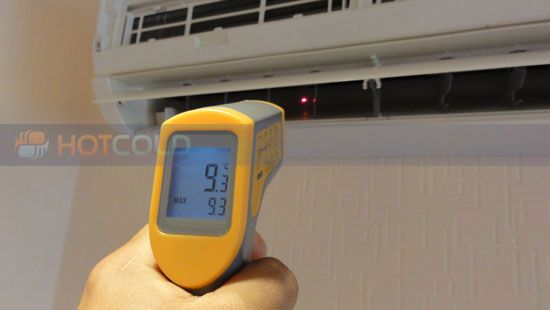

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Эти методы не подойдут для заправки домашних кондиционеров, то есть настенных сплит-систем. Но они очень удобны для полупромышленных установок, так как их внешний блок имеет требуемые штуцеры. Дополнительно к инструментам понадобится инфракрасный термометр.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя - тоже спорный вопрос.

Заправка кондиционера по току

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

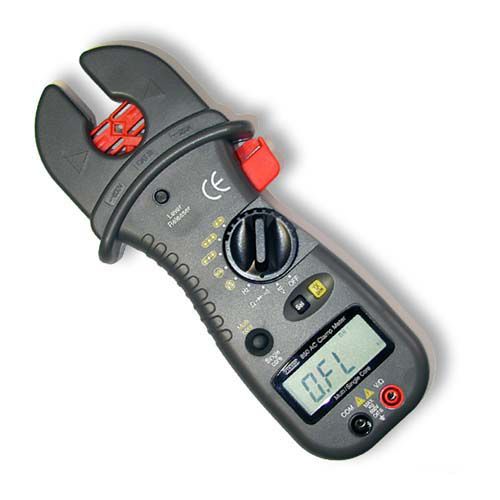

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Если длина фреоновой трассы кондиционера превышает длину магистрали без дозаправки, указанную производителем, но не превышает максимально допустимой величины, то нужно дозаправить прибор из расчета 30гр (до 3,5 кВт) газа на метр.

Стоимость заправки кондиционера фреоном

Не существует никакой зависимости цены на заправку кондиционера от применяемого метода. Сумма рассчитывается относительно мощности прибора.

Но сколько стоит заправка фреоном в среднем? Устройство холодопроизводительностью в 2,5 кВт потребует порядка 3500 рублей для восполнения хладагента во всем объеме. На каждый последующий типоразмер набавляется по 500-700 рублей. Таким образом цена заправки фреоном сплит-системы DAIKIN с мощностью в 10 кВт обойдется ее владельцу в 7000-8000 рублей.

Получите коммерческое предложение на email.

Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.

Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.

Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru

Как часто нужно заправлять

Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.

Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.

В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной. Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.

Признаки недостаточного количества фреона следующие:

Наличие льда на штуцерных соединениях наружного блока климатической системы;
Менее эффективное охлаждение воздуха;
Недостаточное количество фреона при самостоятельном осмотре кондиционера.

Зачем перезаправляют кондиционер

Полная перезаправка климатической системы происходит, если:

Необходимо произвести очищение системы от бактерий и продуктов распада. В данном случае старый фреон удаляют, очищают все составляющие и заправляют кондиционер обратно сжиженным газом.
Восстановление оптимальный объем хладагента. Для начала весь газ спускают, создают вакуумную атмосферу, а потом вновь наполняют до необходимой отметки.

Чем заправлять автомобильный кондиционер

Часто применяют хладагенты следующих марок:

R-22. Он зарекомендовал себя как надежный носитель, имеет высокий КПД охлаждения и стоит дешево.
R-410A. Использует более давление, улучшая производительность, что позволяет экономить энергию.
R-134 а. Безопасен для природы и не наносит вреда озоновому слою, но имеет один минус – высокую стоимость.

Любой фреон будет безопасен для здоровья, если заправка будет выполнена правильно. Фото: greenreport.it

Способы заправки автомобильного кондиционера

Устройство будет заправлено правильно, если будут учтены все особенности. Для начала необходимо изучить методы и выбрать самый оптимальный.

Как заправить кондиционер в автомобиле своими руками

Сначала необходимо подготовить инструменты и хладагент:

Баллон фреона;
Шланги;
Переходник с краном;
Метрологическую станцию.

Перед работой надо позаботиться о безопасности с помощью перчаток и защитных очков. Процесс будет происходить под давлением.

Затем нужно провести заправку по следующим этапам:

Первым делом переходник с краном присоединяют к баллону с хладагентом, прикручивая его, а затем к заправочному шлангу.
Второй конец шланга присоединяют к метрологической станции. К ее счетчику производят подключение и другого шланга. Конструкция для переливания фреона собрана.
Далее вручную настраиваются параметры датчиков счетчика, выставляется показатель температуры воздуха.
Определяется штуцер с низким давлением, его трубопровод будет больше чем у штуцера высокого давления. С него снимается колпачек, а окружающая поверхность очищается. Затем к нему присоединяется собранная ранее конструкция.
Согласно инструкции, заправка производится при работе автомобиля на частоте оборотов, равной 1500.
Далее включается максимальная производительность системы на некоторое время. После этого баллон с фреоном переворачивают и откручивают кран на переходнике. В таком положении газ начинает поступать в кондиционер. Все время нужно следить, чтобы давление на датчике станции не превысило показатель 285 кПа.
Когда из трубопровода в салоне начнет поступать холодный воздух, заправку нужно прекратить.
Теперь система кондиционирования должна поработать минут 10.
После завершения всех работ рекомендуется обработать испарители и воздухопроводы специальным спреем. Он уничтожит микробы и неприятные запахи.

Через смотровое отверстие фильтра-осушителя можно оценить правильной проведенной процедуры. Если в жидкости нет пузырьков, то заправка была произведена успешно.

Альтернативную инструкцию по заправке автомобильного кондиционера вы найдете в этом видео:

В автосервисе можно без особых хлопот провести все работы по обслуживанию и ремонту климатической системы. Там имеется все необходимое оборудование и опытный персонал. Заправка кондиционера в технических центрах обойдется в 1300 рублей и выше .

Итог

Решать производить заправку своими руками или обращаться к специалистам, решать автовладельцу. Главное, делать все своевременно. Процесс не занимает много времени, но продлевает срок службы климатической системы на длительный срок.

Некорректно работающий кондиционер в машине может доставить немало неприятностей в жаркие летние дни. Поэтому его, как и любую другую важную часть авто, необходимо поддерживать в рабочем состоянии, в том числе и следить за количеством в нём хладагента. Многие автомобилисты доверяют эту процедуру сервисам, но заправить автокондиционер можно и самостоятельно.

Как понять, что кондиционер пора заправить

Другое название конденсатора - радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Почувствовать то, что кондиционер нужно перезаправлять, достаточно просто. Если он перестал справляться с высокой температурой в салоне летними днями, нужно ехать в сервис или менять в нём хладагент самостоятельно.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Необходимые материалы и оборудование

Сейчас все автокондиционеры заправляются тетрафторэтаном (маркировка - R-134a), однако по старинке автолюбители по-прежнему именуют этот хладагент фреоном, так как системы охлаждения автомобилей, выпускавшихся до начала-середины 90-х годов, заправлялись фреоном CFC-12.

Смешивать различные виды не допускается, точное наименование хладагента можно узнать по наклейке на внутренней стороне крышки капота.

Флакон фреона весом в полкилограмма обойдётся в сумму около 1 000 рублей, большие по размерам ёмкости - в несколько тысяч рублей.

Для кондиционеров малолитражных легковых автомобилей хватает и флакона в 500 граммов, а для более крупных и мощных авто можно обойтись двумя флаконами

Для заправки автомобиля понадобится одно из следующих устройств:

автоматическая станция (стоит десятки тысяч рублей);
одно- или многоразовый набор оборудования.

Естественно, что о покупке автоматической станции при самостоятельной заправке речь идти не может - она обойдётся слишком дорого. А вот с наборами стоит разобраться внимательнее. Полноценный состоит из:

манометрического коллектора;
весов;
баллона, заправленного фреоном;
вакуумного насоса.

Одноразовый набор стоит совсем недорого и включает флакон, шланг и манометр. Также в обоих случаях понадобятся переходники и штуцеры.

Одноразовый набор дешевле, но менее надёжен, многоразовый - наоборот

Выбор из этих двух вариантов - решение автовладельца.

Пошаговая инструкция по заправке

Вне зависимости от марки и модели автомобиля, общая часть правильной инструкции по заправке автокондиционера одноразовым набором выглядит следующим образом.

Необходимо снять защитный колпачок с порта магистрали низкого давления. В случае наличия во входе мусора - тщательно очищаем его и колпачок. В систему не должно попасть ни единого кусочка грязи или мусора, иначе компрессор может выйти из строя.
Ставим автомобиль на нейтральную передачу и ручной тормоз. После этого заводим движок и держим обороты на отметке 1500 об/мин. В этот момент нужен помощник, удерживающий их на заданной величине с помощью педали газа. В качестве альтернативы можно что-нибудь подложить под акселератор.
Включаем рециркуляцию воздуха в салоне на максимум.
Нужно надеть шланг на заправочный штуцер и подсоединить его к отверстию магистрали низкого давления.
Поворачиваем кран магистрали низкого давления, предварительно перевернув флакон с хладагентом вверх дном. Далее, не спеша, поворачиваем вентиль.
В процессе заправки кондиционера поддерживаем давление с помощью манометра. Оно не должно превышать 285 Килопаскалей (кПа), лучше всего держать его на отметке в 275 Килопаскалей.
Как только температура выходящего из дефлектора воздуха достигнет 6–8 °C, а штуцер рядом с портом низкого давления покроется льдом, можно считать заправку оконченной.

Видео: заправка автокондиционера своими руками

Однако упрощённая схема далеко не всегда даёт нужный результат. Поэтому автомобилисты вправе воспользоваться сложным способом и расширенным набором оборудования. В таком случае схема заправки несколько видоизменяется. Сначала проводится диагностика системы с помощью тестера, но определить недостаток фреона можно и «на ощупь».

Если при включенном кондиционировании трубка магистрали низкого давления остаётся теплой, фреона в системе недостаточно

Убедившись в необходимости заправки, нужно действовать следующим образом.

Сначала удаляется весь хладагент из системы кондиционирования.
Затем с помощью вакуумного насоса выкачиваются воздух и жидкость. Вакуумирование проводится в течение получаса.
Далее с помощью весов или мерной колбы измеряется количество заправляемого фреона.

Дальнейшая заправка выглядит так же, как и в первом случае, лишь давление поступающего газа контролируется с помощью манометрического коллектора, а не обычного манометра.

Как проверить качество работы

Недостаточная заправка кондиционера может приводить к выходу из строя компрессора, да и охлаждаться салон будет недостаточно. Избыток фреона приведёт к автоматическому срабатыванию системы отключения и, следовательно, также к отсутствию охлаждения салона. Так что заправлять кондиционер нужно исключительно согласно расчётам.

Определить точное количество хладагента для конкретного кондиционера можно в инструкции к авто или в таблицах, публикуемых в интернете

После заправки необходимо проверить качество сделанной работы. Этот процесс нельзя назвать долгим: кондиционер авто переводится в активный режим, и если в салон сразу же пойдёт холодный воздух, то система кондиционирования заправлена верно. Выявить ошибки в заправке также помогут:

посторонние запахи из дефлекторов (возможно, придётся сменить салонный фильтр);
течи фреона из трубок кондиционера (обнаруживаются с помощью течеискателя или визуально);
посторонние шумы (при их наличии вероятна коррозия компрессора или конденсатора).

В случае утечки фреона необходимо прибегнуть к помощи ремонтника

Как часто заправлять кондиционер в машине

Как уже упоминалось, заправлять кондиционер нужно не реже одного раза в три года. Но такой регламент действителен лишь для новых автомобилей. Если машине больше 6 лет, то проверка и заправка автокондиционера должна осуществляться ежегодно, а в случае, когда утечки системы кондиционирования не устранены, и того чаще.

Самостоятельно заправить кондиционер достаточно просто. Элементарный набор для этой работы стоит около 1 тысячи рублей - по сути, это немногим меньше цены одной заправки в сервисе. Поэтому далеко не всегда автомобилисты желают или умеют осуществлять такую процедуру. Однако для тех, кто привык полностью контролировать своего «железного коня» и ремонтировать его самостоятельно, собственноручная заправка выглядит достойной альтернативой поездке на станцию техобслуживания.

Главная > Двигатель
