Из каких дисков можно сделать разварки. Как сделать разварки, для чего они нужны, плюсы и минусы. Изготовление разварок из двух комплектов

Сегодня мы посмотрим как делаются разварки. Кто читал предыдущие посты уже знает, что это сленговое название широких стальных дисков. Часто в нашей стране их зовут еще штампованными дисками или «штамповками» - это я про те, которые обычные, еще не ставшие широкими разварками. Я немного схалтурю и пр едставлю вам чужую статью и немного своих комментариев.Чтоб сделать один широкий диск, понадобятся:
- диск стандартный стальной(штампованный) - 2 штуки
- болгарка
- сварочный аппарат
- герметик шовный (не обязательно, об этом в самом конце статьи прочитайте)

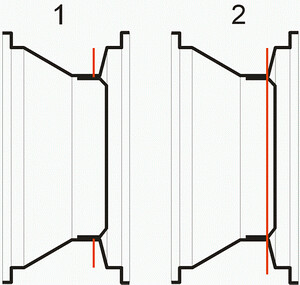

Берем два диска и у 2 диска (см. рисунок) насквозь прорезаем болгаркой по красной линии, отсекая наружный обод и выкидываем его.

У 1 диска только надрез по красной линии наружного обода до внутренней части диска чуть ближе к середине, отсоединив наружный обод выкидываем его.

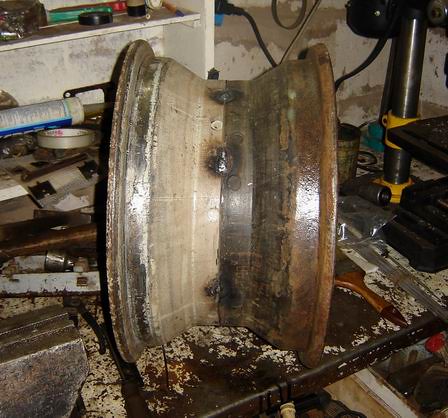

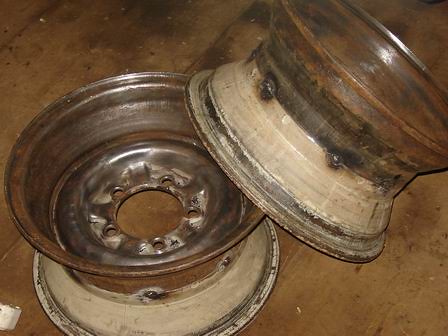

У второго диска убираем ненужные остатки болгаркойОставшуюся часть диска 1 одеваем на ступицу заднего моста, фиксируем гайками и надеваем вторую часть. Выравниваем второй обод относительно первого, устраняем биение, прихватываем сваркой в четырех точках в местах стыка.Зеленым цветом обозначены места проваривания.И вот что из этого вышло:

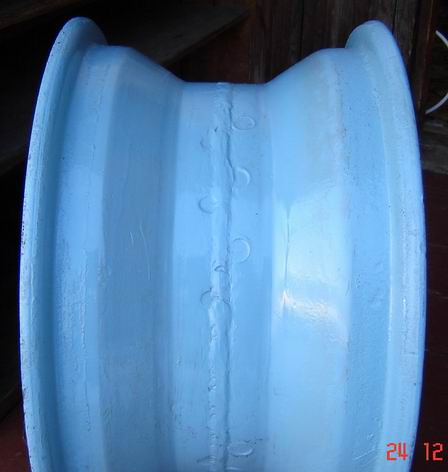

Для бескамерной установки нам просто необходимо герметизировать шов в середине диска. Это конечно стоит делать до покраски. Для этой цели нам подойдет Шовный герметик 3М. В качестве варианта, его можно развести Обезжиривателем. Внимание! Именно обезжиривателем, а не растворителем или, боже упаси, Уайт-спиритом! Разведенным герметиком мазать швы. Подождать пока встанет, удалить лишнее(стаместка, наждачка и т.п.), и в покраску, чтоб не ржавело и радовало внешним видом.

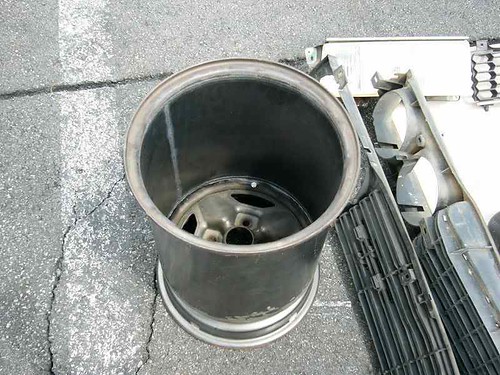

Под занавес - радикальная урна.

В последнее время набирает популярности такой вид эстетического автотюнинга, как установка разварок. Что же они собой представляют и для чего используются?

Разварки - это колёсные диски увеличенной ширины, сделанные из обычных стальных дисков («штамповок»). Их изготавливают путём приваривания друг к другу двух широких полок обода, взятых от двух дисков, или наваривания расширяющей вставки с целью установки более широких покрышек.

Разварки могут быть изготовлены специалистами под заказ, или же своими руками при условии наличия необходимых инструментов. При расширении железных дисков преобладают два самых распространенных способа - №1 и №2 (на картинке). Остальные варианты переделки диска достаточно редкие и сложнее в изготовлении, поэтому применяются только профильными специалистами.

Первый способ подразумевает, что два диска разрезаются вдоль в определенном месте и свариваются между собой. При этом способе потребуется не 4, а 8 дисков , так как еще нужны доноры для расширения.

Второй способ предполагает изменение ширины диска с помощью вваривания металлической полосы толщиной от 2,5 до 4 мм.

Какой ширины делать разварку

Стандартный штампованный диск имеет ширину 6,5J. После процесса разварки ширина может варьироваться от 8J до 10J , причем, итоговая ширина не ограничена размером 10J. Все зависит от пожеланий владельца и конструктивных особенностей автомобиля. Попросту говоря, главная задача – чтобы разварки влезли в арки крыла автомобиля. Для этого арки вырезают, чаще - раскатывают, если размер разварок позволяет их там "спрятать".

Исходные материалы

Исходными материалами при их изготовлении в первую очередь выступают диски, которые будут подвергаться разварке. В случае с первым вариантом изготовления, понадобиться еще один комплект дисков аналогичного размера в качестве донора. Во втором варианте помимо самих дисков нужен еще лист метала определенной толщины и ширины для вваривания его в диск.

Конструктивные особенности

При изготовлении разварок важно помнить, что выбор ширины разваркок ограничен конструктивными особенностями дисков-доноров. Расчет конечной ширины и вылета необходимо выполнять до резки дисков, чтобы потом не возникло проблем с установкой дисков. Еще одним важным нюансом есть необходимость правильно выбрать шины для разварок . Так как на разварки обычно одевают резину уже размером, чем сама разварка, то такая резина должна быть мягкой (особенно корд).

Безопасность

При использовании разварок колея автомобиля становиться шире, что сказывается на устойчивости автомобиля. Ко всему, если сварочные роботы выполнены качественно, то разварки получаются даже крепче обычных дисков. С другой стороны, нужно учитывать, что шина, одетая на нестандартный диск, меняет свои характеристики и может повести себя в критической ситуации (крутой поворот, занос, буксование и пр.) не так, как ожидается и как привык к этому водитель.

Процесс изготовления: пошаговые процедуры

В случае изготовления первым способом (1 разварка из 2 дисков), нужно взять 2 штампованных диска и у второго диска насквозь прорезать болгаркой по красной линии, отсекая наружный обод, который вскоре выбрасывается.

На первом диске необходимо сделать надрез по красной линии наружного обода до внутренней части диска чуть ближе к середине. Отрезанный наружный обод нам больше не понадобится.

Со второго диска убираем ненужные остатки болгаркой. Оставшуюся часть диска 1 необходимо закрепить на ступице заднего моста, зафиксировав его гайками и надев вторую часть. Далее выравниваем второй обод относительно первого, устраняем биение. Эта операция достаточно трудоемка и может быть самым сложным процессом во всем этапе изготовления разварки. От такой процедуры обод может повести, что является достаточно рискованным и частым случаем. После того, как обе части выровняли относительно друг друга, прихватываем сваркой в четырех точках в местах стыка.

Когда обе части диска зафиксированы, нужно провести операцию по завариванию шва по периметру всего стыка. Это делается для придания разварке прочности.

Зеленым цветом обозначены места проваривания. После проваривания необходимо зачистить болгаркой сварочный шов как с внутренней, так и с внешней стороны. Чем ровнее будет сварочный шов, тем меньше придется балансировать диск. При использовании второго метода (вваривания металической пластины) берется 1 диск и пластина необходимого размера и толщины. Для начала нужно обрезать наружный обод до внутренней части диска. Отрезанную по размерам полосу металла нужно выгнуть под колесо. Гнуть можно как угодно, но лучше специальными роликами. Далее закрепляем диск на ступице и к ней прихватываем полосу металла сваркой. После этого прихватываем полосу к второй части диска и провариваем все швы, стараясь сделать так, чтоб диск не повело. Если есть возможность использовать автоматическую сварку при сварке вращающейся детали – используйте её, так шов выйдет гораздо прочнее.

Герметизация диска

Чтобы диск не пропускал воздух, сварной шов нужно загерметизировать . Для бескамерной установки необходимо герметизировать шов в середине диска. Если же подразумевается использование камеры, то герметизация не обязательна. Главное чтобы сварной шов был гладким и не повредил камеру. Герметизацию проводят до покраски специальными герметиками, которые можно купить в любом автомагазине.

Покраска

Красить можно несколькими способами. Лучше всего сначала зачистить поверхность диска, обезжирить её, нанести грунтовку, затем покрыть это все несколькими слоями краски , и после полного высыхания покрыть разварки лаком. Тогда краска будет держаться долго, и не облупится после первой мойки. Это идеальный, и правильный вариант покраски. Но отечественные умельцы умеют красить диски с балончика, без последующего нанесения лака, предварительно вручную зашкурив и обезжирив поверхность. Но после такой покраски срок службы краски невелик, и как правило уже через пару месяцев краска начинает слазить. Перед покраской необходимо проверить диск на наличие биения и прокатать его. Если это сделать после покраски, есть велика вероятность повредить краску, и тогда придется перекрашивать разварки снова.

Каждый автовладелец старается сделать свое транспортное средство ярким и выделяющимся. Одним из оригинальных методов придать автомобилю индивидуальности является разварка дисков. Справиться с этим самостоятельно может каждый автолюбитель, если знать специфику выполнения данного мероприятия. Об этом далее в статье.

Разварка дисков – это увеличение их ширины, что придает машине более привлекательный вид, ведь детали смотрятся гораздо необычнее и интереснее. Обычно разварка проводится на стандартных заводских стальных штампованных дисках. В народе такие изделия называют «штамповками». Существует два метода увеличения ширины таких дисков.

Первый способ разварки дисков

По сути, развариванием является соединение двух одинаковых штамповочных дисков друг с другом.

инструменты для работы

Дрель со сверлами.
Шовный герметик.
Сварка.
Болгарка и сменные насадки для нее.

первый этап

Сначала «штамповки» необходимо подготовить. Желательно, чтобы они изначально были ровными, а еще лучше – новыми. Однако, как правило, разварки делают из б/у дисков.

Работу начинают с оценивания дисков. Их тщательно осматривают визуальным способом и проверяют на идеальную ровность. Для этого существует специальный способ. Ступицу транспортного средства, на которую будут вмонтированы разваренные «штамповки», зажимают в тиски, монтируют на нее диск и вращают. Так фиксируется биение. Если найти отдельную ступицу нет возможности, оденьте диск на ведущую ось машины, включите первую передачу и оцените биение. Однако не забудьте установить кирпичи под колеса и подпорки под автомобиль.

Биение оценивается двумя методами. Можно на глаз, однако в таком случае получится оценить лишь факт присутствия биения. Величину биения измеряют при помощи линейки. Для этого линейку прикладывают и вертикально, и горизонтально. Если биение при этом не превышает один-два миллиметра, считается, что оно нормальное. Но если биение превышает два миллиметра в любой плоскости, диск поправляют на специальном оборудовании.

За основу берут наиболее ровную «штамповку». Рекомендовано сразу ее отметить, чтобы избежать путаницы в дальнейшем. Вторая же «штамповка» будет ободом.

второй этап

Переходим ко второму этапу работы. Со второй «штамповки» с помощью болгарки отсекается наружный обод. Основной диск надрезается до внутренней части в зоне наружного обода, желательно ближе к середине. Затем обод демонтируют и выкидывают. В нем больше нет потребности. В результате получается такая картина: от второго диска остается лишь внутренний обод, который потом становится наружным на диске-основе.

Диск-основу одевают на ступицу заднего моста и фиксируют гайками. Далее одевают то, что осталось от второй «штамповки». Второй обод выравнивают относительно первого и устраняют биение. Затем в нескольких местах прихватывают сваркой – где делались надрезы.

Теперь нужно взять шовный герметик и нанести в центр разваренной «штамповки». Конечно, это делается еще до покраски. Когда герметик застынет, удалите лишнее с помощью наждачной бумаги либо стамески. Затем идет покраска.

Второй метод разварки дисков

Второй метод несколько отличается от первого. Одну «штамповку» в этом случае распиливают на две части. Затем в середину приваривают металлическую полосу. Данный способ является более экономичным, нежели первый, ведь потребуется лишь один комплект.

Металлическая полоса толщиной в три миллиметра ровно отрезается и заранее подбирается ее ширина. После этого полосу нужно погнуть с помощью специальных роликов. Ту часть диска, что осталась со ступицей, прихватывают вместе с металлической полосой методом сварки.

Затем прихватывают и вторую половину диска со стороны полосы. Все швы хорошо провариваются, чтобы «штамповку» вдруг не повело. При возможности проведения автоматической сварки вращающегося элемента, лучше выбрать ее. Так, разваренная «штамповка» будет существенно прочнее.

Теперь зачищаем швы, лучше это делать на токарном станке. Чтобы удостовериться в правильной геометрии дисков, желательно прокатать их еще до покраски.

На последнем этапе нужно покрасить диски. Красить их лучше порошковым составом. Для усиления конструкции желательно сделать дополнительный сварочный шов на стороне, скрытой от глаз. Диск готов к использованию и собирают его без камеры. Если камера все же будет монтироваться, то заранее при помощи дрели нужно высверлить в диске отверстие для ниппеля. Сначала нужно сверлить маленьким сверлом, а затем отверстие увеличивают до требуемого размера.

Прокатку дисков желательно доверить специалистам. Она является обязательной, ведь данным способом проверяют устойчивость диска к нагрузке, а также качество шва. Некоторые автолюбители еще покрывают краску лаком, чтобы еще круче смотрелось. Но здесь все зависит от индивидуальных предпочтений.

Среди автолюбителей очень распространено тюнингование колёсных дисков - так называемое изготовление разварок. Оно заключается в следующем: ширина дисков увеличивается для того, чтобы получить возможность использовать более широкую резину. У и по сути, этот метод можно считать кустарным, однако он широко используется среди умельцев.

Среди его преимуществ называют следующие факторы:

улучшение сцепляемости колеса с дорогой, за счёт чего повышаются ходовые качества автомобиля;
невысокую стоимость таких дисков;
придание машине более стильного внешнего вида;
возможность изготовить разварки своими руками.

Преимущества разварок на авто

Однако перед тем как сделать разварки, необходимо учесть, что у них есть и недостатки:

увеличение момента инерции колеса из-за изменения массы и размера;
необходимость использовать нестандартную резину;
снижение прочности конструкции колеса из-за наличия сварных швов;
ухудшение управляемости автомобиля из-за использования колёс с изменёнными характеристиками;
необходимость использовать покрышки нестандартных размеров.

Если всё это не убедило вас в необходимости эксплуатировать штатные изделия автомобильной промышленности, давайте рассмотрим, как можно изготовить разварки самому в домашних условиях. Сделаем это на примере колеса r13 для автомобиля ВАЗ - этот пример может считаться универсальным.

Недостатки использования разварок

Подготовка

На начальном этапе нужно полностью уяснить себе весь ход процесса. Следует знать, что исходным материалом для изготовления служат штампованные колёса для автомобиля. Литые не подойдут, поскольку в процессе будут вестись сварочные работы - литые изделия не переносят термических нагрузок.

Ширина обода у дисков может быть увеличена 2 способами:

в середину вваривается стальная пластина;
из двух обычных дисков, разрезанных пополам, сваривается один широкий.

Вам следует прикинуть, какую ширину дисков допускает конструкция вашего автомобиля. Для автомашин ВАЗ обычно выбирают ширину 7j. Но если вырезать или раскатать арки колёс, то можно довести ширину и до 10 j. Итак, для начала нужно рассчитать ширину обода, которую мы хотим получить.

Если мы решили воспользоваться методом сваривания двух дисков, нужно это учесть и запастись их необходимым количеством - для каждой разварки понадобятся 2 диска.

Первый этап: режем и варим

Вначале придётся выполнять резку металла и сварку – для выполнения этих работ понадобится соответствующее оборудование, а также навыки обращения с ним. Итак, мы запаслись нужным количеством дисков, болгаркой и сварочным аппаратом - теперь можем приступать к работе. Поэтапно процесс сваривания 2 дисков выглядит следующим образом:

Отрезаем при помощи болгарки обод снаружи первого колеса.
Отрезаем обод снаружи второго колеса.
Устанавливаем первый диск на ступицу заднего моста и крепим его.
Надеваем вторую часть и выполняем выравнивание, устраняя биение.
В четырёх точках сваркой фиксируем контакт.
Завариваем шов по всей окружности - это нужно для того, чтобы обеспечить необходимую прочность конструкции.
При помощи болгарки зачищаем шов сварки снаружи и внутри. Следует помнить, что от качества зачистки будет зависеть балансировка колеса.

Изготовление разварок

Если мы ввариваем внутрь стальную полосу, то процесс будет выглядеть похоже, однако некоторыми деталями будет отличаться:

Отрезаем наружный обод до внутренней части колеса.
Вырезаем стальную полосу нужного размера и гнём её по окружности - для этого лучше всего использовать ролики. Они обеспечат нужную точность.
Устанавливаем диск на ступицу и сваркой фиксируем на нём стальную полосу.
На полосу навариваем внешний обод так, чтобы не произошло деформации.

Этап второй: герметизация

Теперь нам необходимо загерметизировать полученные болванки, чтобы появилась возможность надеть на них резину. Герметизация особо важна, если мы планируем обойтись без установки камеры. Если же мы ставим камеру, то герметизация необязательна, но сварной шов должен быть гладким и исключать возможность повреждения камеры.

Заключительный этап: покраска

И последней стадией является покраска. Однако перед этим этапом нужно выполнить проверку разварок на биение и прокатать их. Убедившись, что всё в порядке, можно думать о покраске.

После того как вы выбрали подходящую эмаль, наносите её следующим способом:

Старательно шлифуйте поверхность изделия.
Выполняйте обезжиривание при помощи уайт-спирита.
Наносите слой средства для грунтовки – оно заполнит все микронеровности и повысит адгезию, обеспечит лучшую сцепляемость краски с металлом.
После высыхания грунтовки наносите эмаль в несколько слоёв.
Когда краска высохнет, желательно покрыть её лаком – такое покрытие будет более долговечным и эстетичным.

Покраска готовых разварок

Заключение

Самостоятельное изготовление разварок - процесс довольно ответственный. Выглядит он несложно, однако для его выполнения нужны определённые навыки и специализированное оборудование. Очень важно контролировать правильное выполнение всех пунктов и следить за тем, чтобы полученные разварки не давали биения.

Каждый счастливый обладатель железного коня мечтает сделать его лучше, привлекательней, функциональней и в целом выделить среди большого количества аналогов. Одним из таких способов является разварка дисков.

Если следовать определенным технологиям, правилам, знать несколько секретов и набраться терпения, разварку можно сделать своими руками , о чем мы и расскажем в этой статье.

1. Что такое разварка

Для тех, кто впервые сталкивается с подобной терминологией, стоит все разложить по полочкам. Итак, разварка или по-другому штамповка – это сленговое название расширенных стальных дисков, с помощью которых создается совершенно новый облик любого автомобиля.

Иными словами разварить диск – это означает увеличить его ширину. Разварки имеют такое название из-за процесса их изготовления. Так, диски распиливаются, а затем свариваются, но уже с дополнительными вставками. Такой тюнинг пользуется популярностью, как у владельцев отечественных автомобилей, так как является недорогой альтернативой широким колесам, так и у владельцев современных и эксклюзивных автомобилей. Последние скорее использую данный тюнинг, как дань моде.

2. Какой ширины делать разварку

В большинстве случаев ширина разварки зависит от личных предпочтений и потребностей автовладельца. Если сделать диски очень широкими, в дальнейшем понадобиться их раскатка, подрезание колесных арок, а также монтаж специальных расширителей.

Что касается примера, так 13 дюймовый диск можно максимально расширить еще на 7 дюймов. Также стоит помнить, что разварке подлежат исключительно стальные диски. Некоторые штамповочные диски могут подходить для автомобилей разных марок и моделей.

И помните, что своими руками разварки можно сделать при наличии сварочного аппарата и ответственному подходу к работе. Некачественно изготовленные широкие штамповки просто не поддадутся дальнейшей балансировке.

3. Исходные материалы

Итак, для того что бы сделать разварки своими руками потребуется некий арсенал оборудования и умение им пользоваться, среди которого два стальных диска, болгарка со сменными дисками, аппарат для сварки и дрель с насадками 4 или 5, 10 или 11.

Прежде чем приступить к работе стоит дополнительно проверить работоспособность всех инструментов. В зависимости от способа изготовления также могут понадобиться листы металла для вваривания. Дополнительным, но необязательным материалом станет герметик.

4. Конструктивные особенности

Штамповки просты в производстве и гораздо дешевле, чем легкосплавные диски. Их главной особенностью является внушительный вес. Также прежде, чем приступить к процессу разварки стоит проверить диски. Лучше всего, когда они новые и исключают наличие деформаций, но чаще всего разварки делают из бывших в употреблении дисков.

В случае неровностей, их необходимо устранить, так как дальнейшая работа полностью зависит от состояния самого диска.

5. Безопасность

Безопасность заключается в том, что езда на разварках отличается от езды на стандартных колесах. Нужно быть готовым к тому, что при попадании в яму или езде на большой скорости маневренность меняется и понадобиться время для того что бы привыкнуть.

Также стоит обратить внимание на шины, установленные на разварку. Им свойственно менять свои характеристики, так что первое время водителю нужно быть осторожным и предельно бдительным.

6. Пошаговые процедуры

Убедившись в наличии всего необходимого и подготовившись, можно приступать к разварке диска. Существует несколько способов подобного тюнинга.

Способ № 1 . Он заключается в том, что выбирается наиболее ровный диск, который послужит основой (первый) и диск, который послужит ободом (второй). Обод со второго диска отрезается болгаркой. Далее первый диск надрезается в месте наружного обода ближе к середине, обод с первого диска больше не нужен. Теперь, логично, что эти две части нужно соединить.

Первый диск монтируется на ступицу заднего моста и фиксируется. На него устанавливается второй диск, при этом важно его выровнять и подстроить относительно основы. Сделанные ранее надрезы завариваются сварочным аппаратом. После сварки на швы можно нанести герметик, а уже после приступать к покраске.

Способ № 2. Данный способ экономичней первого, так как для него нужен только один диск и лист металла. Итак, штамповочный диск разрезается пополам. Далее переходим к подготовке металлической полосы (толщина 3 мм.), также заранее подбирается ширина. Полосу нужно ровно отрезать, после чего приварить к той части диска, которая со ступицей. Следующий этап – приварить оставшуюся часть диска к металлической полосе. Используя данный способ лучше применять автоматическую сварку. Заключительные этапы – зачистить швы, прокатать диски и приступить к покраске.

Есть еще комбинированный способ, когда меняют местами часть диска со ступицей и оставшуюся часть. Данный способ наиболее трудоемкий и длительный, при этом сути не меняет.

Таким образом, сделав несколько грамотных движений можно изготовить разварки своими руками.

7. Герметизация

Герметизация относится к сварочным швам. Во-первых, она необходима для того, что бы диск ни пропускал воздух, а во-вторых, для того что бы швы не повредили камеру. Для бескамерного использования герметизацию нужно проводить обязательно. Герметизировать необходимо шов, который находиться в средней части разварки.

Герметизация происходит перед покраской. После того, как герметик высох, ненужные части убираются с помощью наждачки. В любом случае сварочный шов должен быть гладким. Сам герметик можно приобрести в любом магазине с автомобильными товарами.

8. Покраска

Заключительный этап изготовления разварки своими руками – это покраска диска. Наилучшим для покраски принято считать порошковый состав. Конечно, прежде чем приступать к покраске нужно очисть диск, и обезжирить его поверхность. После нужно нанести грунтовку, а только после этого приступать к нанесению краски. Лучше всего нанести несколько слоев краски. Теперь следует дождаться, когда краска полностью высохнет и нанести защитный лак. Таким образом, покрытие будет держаться долго. Важно перед покраской прокатать диски и устранить биение.

С одной стороны изготовление разварки своими руками кажется проще простого и с ним может справиться любой автовладелец беж инженерных навыков. А вот если посмотреть с другой стороны – это изменение заводских параметров подвески автомобиля. Конечно, нужно сделать балансировку после полной установки широких дисков, но это не изменит ускоренного износа автомобиля.

Мнения относительно использования разварок делятся на категорическое «против» и такое же категорическое «за». Те, кто «против», считают, что разварки теряют надежность, маневренность и увеличивают расход топлива и нагрузку на ходовую часть автомобиля. А вот те, кто «за», твердят, что данный тип дисков еще не так давно использовался для тюнинга гоночных автомобилей, поэтому он не может быть ненадежным и небезопасным. Так или иначе, пока не попробуешь сам, узнать кто прав, наверняка не получится. Одно можно утверждать однозначно, главное все делать с умом и «на совесть».
