Форд Транзит грузовой New с пневмоподвеской. Пневмоподвеска Ford Transit Самостоятельная установка пневмосистемы ford transit

Для Форд Транзит (Ford Transit) выпускаемых в 2015, 2106,2017.

7 поколение VII generation

Усиление рессорного листа.

Улучшение управляемости.

Увеличение грузоподъемности + 2 тонны.

Возможность изменять клиренс.

Комплект пневматической подвески для усиления задней подвески Форд Транзит (Ford Transit) выпускаемых с 2015 года. Пневмоподушки устанавливается на заднюю ось и работают совесно с рессорным пакетом. Установка не требует внесения изменений в заводскую подвеску. Что позволяет сохранять гарантию производителя. Каждый из пневмоэлементов способен выдержать нагрузку свыше 3 тонн.

Пневмоподушки снимают до 80 процентов нагрузки с рессоры и поглощают вибрацию от некачественного дорожного полотна. Для пассажирских перевозок пневмоподвеска позволит увеличить комфорт. Для грузоперевозок - снизить расходы на ремонт подвески и увеличить рентабельность бизнеса.

Каждый пневмоэлемент выполнен из резиносмеси не восприимчивой к воздействию реагентов и бензолов. Так же пневмоподушки хорошо зарекомендовали себя при использовании в критически низких температурах нашего климата.

В базовый комплект для заднеприводной версии транзит входит

Пневмоподушки усиленного типа
- монтажные кронштейны
- пневмомагистраль
- фитинги пневмомагистрали
- ниппель подкачки
- инструкция по установке

Цена на пневмоподвеску не включает в себя стоимость системы управления из салона. Системы подбирается индивидуально в зависимости от целей и задач поставленых перед автомобилем.

Характеристики пневмоэлементов на Транзит задний привод:
Резиносмесь Резина с нейлоновым кордом - 3 слоя
Отверстия для крепления 3 - D10 (шпилька), 1- 1/2 для фитинга
Диаметр при (3 - 7 Атм) 13,5 см
Диаметр (0 Атм) 14,5 см
Диаметр (0 Атм) под нагрузкой 15 см
Высота (3 - 7 Атм) 24 см
Высота (0 Атм) 14,5 см
Высота (0 Атм) под нагрузкой 8,5 см
Подъемная сила пневмоэлемента при (8-11 Атм) свыше 1200 кг
Минимальное эксплуатационное давление 1 Атм
Рабочее давление 2- 8 Атм
Давление до разрушения 25 атм
Подушка имеет троекратный запас прочности.

Многие выбирают его как альтернативу «Спринтеру». По стоимости «Транзит» меньше, а характеристики грузоподъемности и комфорт находятся на том же уровне. Существуют разные модификации данных грузовиков - от микроавтобусов до 20-кубовых фургонов и рефрижераторов. Обычно на заднюю ось «Транзитов» ставятся пружины или рессоры. Но многие владельцы производят замену данной Что это дает? Рассмотрим в нашей сегодняшней статье.

Характеристика

Пневматическая являет собой разновидность подвески, при помощи которой возможна регулировка дорожного просвета. Такая система широко используется на коммерческом транспорте. Производители постепенно уходят от архаичных многолистовых рессор в пользу пневмобаллонов.

Сейчас таковыми оснащаются все полуприцепы и большегрузные автомобили. Что касается мелкого коммерческого транспорта (до трех тонн и ниже), здесь пневмоподвеска встречается реже. Виной тому сильное удорожание автомобиля - система намного сложнее, нежели винтовые пружины и рессоры. Как устроена пневмоподвеска, расскажем ниже.

О конструкции

Данная система состоит из нескольких элементов:

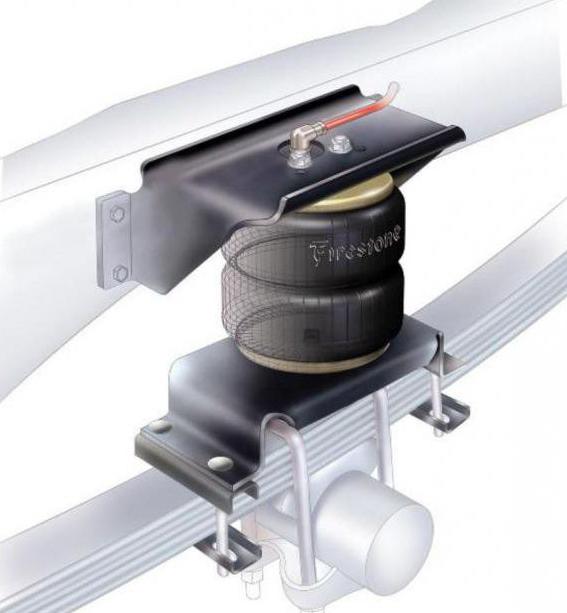

  • Воздушные баллоны. Действуют по принципу пружин и рессор - удерживают вес автомобиля и частично гасят колебания. Как выглядят пневматические баллоны на «Транзите», вы можете увидеть ниже. Изготавливаются они из толстого куска резины. Внутри заполнен воздух под высоким давлением. За счет своей упругой конструкции, подушка может менять форму, тем самым, корректируя клиренс.

  • Компрессор. Служит для закачки воздуха в ресивер. Последний имеет объём от 3 до 10 литров. При на «Форд Транзит», рекомендуется использовать 10-литровый ресивер. Обычно его располагают в кузове либо в кабине. Отметим, что бюджетная пневмоподвеска, на «Форд Транзит» устанавливаемая, может не включать данные элементы (ресиверы). Что касается компрессора, он является основной составляющей системы. Без него работа подвески просто невозможна. Работает агрегат от сети 12 вольт и автоматически отключается при достижении определённого давления.
  • Воздушные магистрали. По ним воздух двигается под давлением от компрессора на исполнительные устройства.
  • Электронные датчики. Отслеживают положение и наклон кузова автомобиля в режиме реального времени. Таким образом, баллоны могут подкачиваться в определенный момент, делая авто более устойчивым на дороге. Эти датчики взаимодействуют с блоком управления. Но подобная электроника редко устанавливается на коммерческий транспорт. Чаще автомобилей бизнес- и премиум-класса.

Чем актуален ресивер?

Выбирая комплектацию пневмоподвески на «Форд Транзит», не стоит экономить на данном элементе. Устройство позволяет хранить воздух под давлением в течение долгого времени. При необходимости поднять авто, воздух из ресивера быстро (в течение 4-5 секунд) пополняет камеру пневмобаллона. Последний становится более твердым, а клиренс - увеличивается. В случае отсутствия ресивера закачка воздуха будет производиться напрямую в подушки. Но это очень долго и вредно для компрессора. При частом использовании он может попросту сгореть.

Преимущества

Как ведет себя «Форд Транзит» на пневмоподвеске? Отзывы владельцев утверждают, что установка подушек позволяет устранить последствия перегруза автомобиля. Это боковые крены, поломка рессор и пробои подвески. Что касается последнего фактора, баллон действует как буфер, предотвращая соприкосновение рамы с коренным листом рессоры.

Что еще говорят про «Форд Транзит» на пневмоподвеске отзывы? Также автомобиль становится более комфортным. Подушка плавно гасит колебания и удары при наезде на неровности. По этой причине часто производится установка пневмоподвески на «Форд Транзит» микроавтобус.

Все же основной фактор, который толкает владельцев на установку пневмоподвески в «Форд Транзит», это увеличение грузоподъемности. И с этой задачей баллоны, по отзывам, справляются «на отлично». Нагрузка на штатные рессоры минимальна, а клиренс остается прежним.

Недостатки

Почему пневмоподвеска на грузопассажирский «Форд Транзит» и другие модификации не ставится с завода? Один из негативных факторов - низкая ремонтопригодность. В случае поломки баллона (а это разгерметизация), его нужно менять целиком. Компрессор тоже трудно поддается ремонту. Да и сама система не из дешевых. Во сколько обойдется установка пневмоподвески на «Форд Транзит»? Цена самого бюджетного варианта начинается от 20 тысяч рублей. Полный комплект можно установить за 100 тысяч.

Какую выбрать?

Для малого коммерческого транспорта часто выбирают установку пневмоподвески только на заднюю ось.

Что касается типа, лучше установить систему с одним контуром. Можно поставить двухконтурную, но в ней нет смысла - говорят отзывы.

Установка

Как производится установка пневмоподвески на «Форд Транзит» своими руками? Отметим, что для установки не требуется полностью переделывать ходовую. Рассмотрим самый популярный вариант - монтаж одноконтурной пневмоподвески на «Форд Транзит» (цена комплекта - от 15 тысяч рублей) на заднюю ось. Сперва устанавливаются кронштейны под подушки. Верхний крепится к раме, нижний - к листу рессоры.

В ходе работ необходимо проделать отверстия для болтовых соединений кронштейнов. Далее сюда устанавливают пневматические баллоны. К ним подключают шланги. Компрессор с ресивером лучше установить в салоне. В подкапотном пространстве место ограничено, а в кузове (если это будка) он может повредиться. К агрегату подключаем электромагнитные клапаны и выводим пульт управления на переднюю панель. На этом установка пневмоподвески в «Форд Транзит» завершена. Трубки следует прокладывать по внутренней стороне рамы, крепя их на хомуты.

Продлеваем ресурс

Дабы баллоны служили долго (а это половина стоимости всего комплекта системы), нужно знать некоторые правила ухода за ними. Резиновое покрытие подушек сильно боится дорожных реагентов и грязи. Даже мелкие частицы способны действовать как абразив на стыках частей пневмобаллонов. Чтобы подушки служили долго и не спускали, периодически их следует очищать от грязи. А в зимнее время - обрабатывать силиконом.

С понижением температуры резина становится твердой и даже при отсутствии грязи начинает «съедать» сама себя. Силикон создаст некую прослойку, что обеспечит свободный ход составляющим пневмоподушки.

Заключение

Итак, мы выяснили, что такое пневмоподвеска, как и для чего ее устанавливают на «Форд Транзит». Судя по отзывам, многие остаются довольны данным выбором. Пневмоподвеска улучшает устойчивость автомобиля на дороге и увеличивает грузоподъемность, что особо актуально в коммерческой деятельности.

Малотоннажные автомобили Форд Транзит довольно востребованы в нашей стране. Зачастую выбор основывается на более доступной стоимости данной модели, в сравнении со Спринтером. При этом грузоподъёмность и комфорт представленной модели ни в чём не уступает последнему представителю. Форд Транзит представлен в разных вариациях. В большинстве случаев заводом-производителем предусмотрена установка на заднюю ось таких транспортных средств пружин или рессор. Однако, учитывая повышенный спрос на услуги по грузоперевозкам, разумеется, что владельцы стараются эксплуатировать малотоннажные автомобили в соответствии с максимальными возможностями транспортного средства, а иногда и значительно их превышать, что сказывается на быстром износе подвески и ухудшении его качеств. Именно по этой причине пневмоподвеска для Форд Транзит стала необходимым элементом, с помощью которого можно добиться значительных показателей грузоподъёмности.

Пневмосистема стала довольно широко использоваться на коммерческих автомобилях. Причём устанавливать её можно как в специализированных автосервисах, так и самостоятельно. Её преимущества очевидны. Пневмоподвеска для Ford Transit позволяет избежать таких проблем, как:

    достаточно быстрый износ штатных элементов, установленных заводом и увеличить их срок эксплуатации в разы;

    появление бокового крена;

    поломка рессор;

    пробои подвески.

Достигается это посредством установки баллона, который выступает в роли буфера и препятствует соприкосновению рамы транспортного средства с листом рессоры. Пневмоподвеска на Форд Транзит позволяет сделать передвижение груженого автомобиля более комфортным и плавным в условиях некачественного дорожного полотна, исключая колебания и удары.

У нас можно приобрести:

    вспомогательную пневмоподвеску VB-SemiAir с установкой на заднюю ось Форд Транзит для переднеприводных, заднеприводных и полноприводных моделей, а также для Транзит спарка в базовой и комфортной комплектации;

    автоматическую пневмоподвеску на Ford Transit VB-FullAir 2C, устанавливаемую на задней оси для переднеприводных, заднеприводных и полноприводных моделей, а также для Транзит спарка.

Системы включают в себя воздушные баллоны, нагнетатель, воздушные магистрали, электронные индикаторы, а также элементы и устройства для монтажа и фиксации.

Предлагаем вашему вниманию еще один проект по установке пневмоподвески. Объектом данного проекта выступил автомобиль Ford Focus.

Схема пневмоподвески

Пневмоподвеска построена по 4-хконтурной схеме, которая позволяет управлять отдельно каждой пневмоподушкой. Подача/стравливание воздуха осуществляется с помощью электромагнитных клапанов. Для 4-хконтурной схемы их понадобилось 8 штук, по 2 штуки на каждую пневмоподушку.

Изготовление передних пневмостоек

Для изготовления пневмостоек нам понадобились: амортизаторная стойка, опорный подшипник, верхняя опора стойки, пневмоподушка, гибкий шланг . Для пневмостойки выбрана универсальная пневмоподушка Aero Sport , специально предназначенная для стоек типа МакФерсон.

Дополнительно понадобились токарные детали: отрезок трубы с внутренним диаметром, равным диаметру стойки, верхнии и нижнии крепления пневмоподушки. В верхнем креплении проточено углубление под опорный подшипник.



С амортизаторной стойки либо ножовкой, либо аккуратненько болгаркой, срезаем площадку для пружины.



Из отрезка трубы отрезаем колечко. Высота этого колечка выбрана из рассчета, чтобы пневмоподушка в сжатом состоянии соответсвовала амортизатору в сжатом состоянии.



Одеваем колечко, нижнее крепление пневмоподушки и привариваем к амортизаторной стойке.




Прикручиваем пневмоподушку, одеваем отбойник (вырезан из стандартного отбойника) и прикручиваем верхнюю опору пневмоподушки болтами с потайной головкой.



В итоге получилась вот такая пневмостойка.


Установка передних пневмостоек

Установка пневмостоек практически ничем не отличается от установки обычной пружинной стойки. Для снятия пружинной амортизаторной стойки откручиваем 3 гайки с верхней опоры стойки, одну гайку со штанги стабилизатора и один болт из поворотного кулака. Далее стяжками сжимаем пружину и вынимаем стойку из кулака.

Пневмостойку ставим в обратном порядке, при этом надо расположить подводящий к пневмоподушке шланг так, чтобы он не задевал и не терся об колесо.


Установка пневмоподушек на заднюю подвеску

Для задней подвески выбрать пневмоподушку было из чего - для задней подвески Форда по размерам подходили пневмоподушки Firestone 267c, Contitech 2500, SS-5 и RE-5, Air House 2. Из всего этого многообразия выбор был сделан в пользу недорогих пневмоподушек Contitech 2500

Для снятия пружины используем стяжки, предварительно сняв колесо и вывесев заднюю часть.


Для установки пневмоподушки были изготовлены верхняя опора, нижняя опора и диск для крепления пневмоподушки к нижнему рычагу.


Верхняя опора крепится к подрамнику тем же болтом, что и подрамник к кузову.


Нижняя опора устанавливается внутрь рычага. Снизу пневмоподушка притягивает болтом к нижнему рычагу через диск (выполняющему роль шайбы).


Компоновка пневмоподвески

Основная часть элементов пневмоподвески расположена в багажнике - это компрессор, ресивер, клапана, датчики давления.

Для компрессора Беркут R20 в левом крыле была сделана полка из фанеры толщиной 12 мм.


А для клапанов был сделан фальш-пол. Помимо клапанов там спрятались запаска, инструменты и знак аварийной остановки.


Из листов фанеры вырезаны крышки, которые покрыты эпоксидной смолой для защиты от влаги и обклеены карпетом. Ресивер разместился на крышке над клапанами. Ресивер пришлось поставить на бруски для того, чтобы клапан сброса избыточного давления не упирался в пол и была возможность сливать конденсат.


После сборки всей системы и обклейки карпетом багажник стал выглядеть так.


Цифровой манометр пневмоподвески

Манометр для пневмоподвески тоже решено было сделать своими руками. И хотя есть готовые манометры, например, фирмы Dakota Digital , хотелось сделать свой по двум основным причинам: отображение давления в барах и в перспективе сделать полностью автоматическую систему с несколькими программируемыми уровнями высоты.

Сердцем манометра служит микроконтроллер ATtiny26 фирмы Atmel имеющий в своем составе АЦП с 11-ю входами, из которых задействовано 4. Еще можно было бы добавить 5-ый датчик на ресивер, как в манометрах фирмы Dakota Digital, но большой необходимости в этом нет. Для АЦП микроконтроллера используется внешний источник опорного напряжения на микросхеме TL431, т.к. внутренний оказался не очень стабильным. Датчики давления питаются напряжением в 5 вольт и имеют на выходе напряжение в диапазоне от 0,5 до 4,5 вольт в зависимости от давления. Информация выводится на 2-хстрочечный ЖКИ-дисплей WH1602B фирмы Winstar.


Манометр собран на макетной плате и установлен в салоне автомобиля.



Цена пневмоподвески

Ниже в таблице представлен перечень и стоимость (на август 2011 г.) деталей, необходимых для установки пневмоподвески на Ford Focus.

Наименование Кол-во Цена, руб
1

Официальный дилер по продаже новых автомобилей Форд Транзит " " предлагает к продаже готовый автомобиль уже с установленной пневмоподвеской на двускатный грузовой Ford Transit.


Данные автомобили Форд с пневмоподвеской можно купить уже в наличии в Москве на улице Рябиновая. На данный автомобиль был установлен с . Данная система подготовки воздуха укомплектована воздушным ресивером для более быстрого и простого подъема кузова даже с максимальной загрузкой.


Даже если Ваш автомобиль не имеет штатной пневмоподвески, это не проблема. Наши специалисты в могут установить пневмоподвеску на Ваш рессорный автомобиль в короткий срок. Все основные комплекты пневмоподвески для коммерческого транспорта всегда есть в наличии на складе в Москве.


Новый Форд Транзит легко проседает при малейшей загрузке. Каждая транспортная компания старается использовать свой парк коммерческого тарнспорта по максимому. Но паспортная грузоподъемность Ford Transit не всегда совпадает с желанием заказчика увезти максимальный вес с комфортом. Самый правильный и гибкий способ компенсировать проседание нового Форда Транзита является - установка дополнительной пневмоподвески к штатному пакету рессор.

Данный способ установки пневматической подвески позволяет сохранить штатные элементы подвески без изменений. При установке осевого комплекта пневмобаллонов не требуется сварка, сверление или доработка штатной подвески.

Давление в пневмоподушках регулируется двумя клавишами управления и контролируется по двустрелочному манометру с подвеской:



В этом случае нет необходимости доставать штатный колесный компрессор для изменения давления. Регулировать высотой автомобиля можно из кабины.

Система управления пневмоэлементами установлена под пассажирским сиденьем и скрыта от посторонних глаз:


Дополнительный выход ресивера можно использовать для подкачки колес или вывести пневмосигнал - самое громкое напоминание о себе в общем потоке.

Левый пневмобаллон Ford Transit:


Правый пневмобаллон Ford Transit:
