Минитрактор из мотоблока. Как из мотоблока сделать минитрактор. Как сделать минитрактор из мотоблока "нева" своими руками Трактор зубр своими руками чертежи

Если у вас есть земельный участок, а его обработка вручную доставляет кучу хлопот и забирает слишком много сил, вам на помощь придет мини-трактор. Чтобы не тратить космические суммы на приобретение готовой заводской модели, можно сэкономить и сделать такой агрегат самостоятельно. Его изготовление – не только менее затратный, а еще и очень интересный и творческий процесс.

Как выбрать мотоблок для будущего трактора?

Первое, что нужно сделать – выбрать мотоблок. Это одна из самых важных деталей вашего будущего детища. Чтобы не прогадать с моделью, вам нужно учитывать такие ее параметры:

мощность;
вид топлива;
размер плуга;
цена и производитель.

Рассмотрим каждую из этих характеристик более детально.

Мощность

Мощность напрямую зависит от площади территории, которую вы собираетесь обрабатывать. То есть, чем больше места занимает ваш участок, тем сильнее должен быть мотоблок.

Топливо

Двигатель на бензине работает менее шумно, а благодаря невысокому уровню компрессии запускается с полуоборота даже в мороз. Дизель гораздо экономнее расходует топливо, создает более сильную тягу и обеспечивает стабильность оборотов двигателя. В то же время, площадь участка и качество его грунта тоже играют свою роль при выборе топлива: дизельное лучше справляется с большими объемами работы на твердой почве.

Вес

Вес мотоблока также во многом зависит от того, какую почву вы собираетесь обрабатывать. Если вы предпочтете легкий плуг для твердой, пересохшей почвы, ваш будущий трактор вряд ли сможет справиться с поставленными перед ним задачами.

Чем сложнее по обработке земля, тем тяжелее должен быть мотоблок, и наоборот – для мягкого, рыхлого грунта вполне достаточно будет более легкой модели.

Размер плуга

Чтобы определиться с этим параметром, нужно учитывать 3 фактора: глубину обработки , на которую рассчитываете, уровень вашей усидчивости , а также . Если хотите обработать максимальную площадь за минимальный отрезок времени, тогда лучше брать фрезу с широким захватом. За один проход она сможет захватить больший участок. Но при этом нагрузка на ваши руки и спину значительно увеличится, а глубина проникновения аппарата в грунт будет не слишком высокой.

Оптимальным будет выбор модели, которую можно разбирать, регулируя при этом ее ширину. В таком случае вы сможете самостоятельно настраивать ее на наиболее подходящие для конкретной ситуации параметры.

Цена и производитель

Эти два критерия неразрывно связаны между собой, потому рассматриваем их в одном пункте. Если финансовые возможности позволяют выбрать более дорогую модель иностранного производства от брендов «Meccanica», «Benassi» (Италия), «Honda» (Япония) или «MTD» (Германия), тогда можете смело ее покупать. Каждая из этих марок известна во всем мире, благодаря высокому качеству и надежности своей продукции, и не разочарует вас.

Если бюджет ограничен, придется обойтись китайскими аналогами этих мотоблоков от марок «Заря», «Аврора», «Форте», «Кентавр». Но, естественно, за меньшие деньги вы получите менее эффективный агрегат.

Чтобы не впадать в крайности, лучше всего отдать предпочтение российским производителям «Нева», «Фаворит», «Салют» и «Тарпан». Их нельзя назвать дешевыми, но и к технике премиум-класса они не принадлежат. Зато за более-менее приемлемую цену вы получите довольно неплохое качество.

Пошаговая инструкция

В зависимости от того, какой мотоблок вы выберете, существуют некоторые нюансы для создания мини-трактора для него. Но в первую очередь вы должны знать основной порядок действий при сборке , а потом уже вносить в этот перечень свои правки в зависимости от особенностей комплектующих и собственных пожеланий.

Рисуем кинематическую схему

Без нее невозможно начать сборку, поскольку эта схема на протяжении всей работы будет вашей шпаргалкой, подсказывающей, что и где нужно установить. Если вы хорошо разбираетесь в технике и черчении, можете сделать ее самостоятельно. Если же не уверенны в своих познаниях – лучше посмотрите примеры в интернете. Вполне вероятно, что среди них вы найдете вариант, который идеально вам подходит.

Чертежи с размерами:

Изготовляем раму

Материалом для нее послужат металлические трубы и уголки. Для соединения элементов лучше всего использовать болты (и дрель к ним в помощь). Также вы не сможете обойтись без сварочного аппарата, которым нужно будет запастись заранее.

Делаем кузов

Это не обязательный шаг, но лучше его-таки сделать. Это нужно, чтобы обезопасить себя и механизмы от грязи , которая будет лететь во все стороны, когда агрегат будет запущен в действие. Самым оптимальным материалом для покрытия является листо вая нержавейка . При работе вы можете включить фантазию и создать свой оригинальный дизайн машины.

Крепим водительское сидение

Для начала выберите такое кресло, в котором вы будете чувствовать себя наиболее комфортно. Подходящий вариант можно найти среди передних сидений от старых легковых авто.

Устанавливаем руль

Этот шаг обязательно нужно выполнять после установки кресла , чтобы суметь правильно настроить его высоту и угол наклона.

Следите за тем, чтобы вам было удобно доставать до «баранки» и она не стесняла движения ваших ног.

Выбираем колеса и покрышки

Если хотите сэкономить, придется взять колеса из обычного старого автомобиля . Но они будут создавать трудности во время работы уже собранного трактора. Дело в том, что идеальный диаметр передних шин для такого агрегата – от 12 до 14 дюймов. При меньшем их размере мотоблок будет тонуть в земле, а при большем – управлять рулем станет намного труднее. Покрышки, разумеется, подбираем под размер колес.

Устанавливаем рычаги

Для того, чтобы сделать процесс управления максимально удобным, нужно, как минимум, укомплектовать свое детище рычагами, отвечающими за сцепление и тормоз. Самый легкий вариант ваших действий – установить тросиковый привод, который будет сообщаться с моторным блоком.

Красим поверхность

Это нужно не только для того, чтобы улучшить дизайн агрегата, а и в целях профилактики от разрушительного действия коррозии.

Обкатываем

Прежде, чем загружать готовый мини-трактор полевыми работами, его нужно обкатать. Так вы проверите, насколько хорошо он функционирует, и не шатаются ли какие-нибудь детали. Лучше сделать это заранее, чтобы сразу же устранить все неполадки. Не допустите, чтобы ваше творение сломалось в свой первый же рабочий день.статье .

Занимаемся тюнингом

Когда все основные работы по сборке мини-трактора выполнены, можете усовершенствовать его так, как только душа пожелает: установите фары, сигнал, навес над водительским местом или даже гидравлическую систему. В общем, все, на что хватит денег и воображения, чтобы сделать процесс работы на этом агрегате более комфортным.

Подробнее о процессе рассказано на видео:

Теперь, когда все работы по изготовлению вашего собственного мини-трактора завершены, можете смело пускать его в дело и обрабатывать землю, прилагая при этом гораздо меньше усилий, чем приходилось раньше.

Так как покупка полноценной машины не оправдается и за десятилетие. Насколько рациональна переделка мотоблока в мини-трактор, как сделать и использовать подобное устройство, вы узнаете из этой статьи.

Возможности устройства в саду и огороде

Мини-трактор на базе в зависимости от конструкции и ваших нужд может быть использован для уборки снега, рыхления , перевозки грузов, посадки или других культур.

Однако стоит помнить, что возможности мини-трактора напрямую зависят от правильного сооружения всей конструкции и мощности самого мотоблока.

Важно! Стоит помнить, что машина на основе мотоблока будет иметь меньшую тягловую силу, так как прибавится вес оборудования и управляющего самодельным трактором.

Использовать устройство можно и в роли квадроцикла. Такой аппарат будет иметь отличную манёвренность и проходимость, однако скорость передвижения оставляет желать лучшего. Многие умельцы сооружают снегоходы на основе мотоблока и другие интересные машины, которые помогают по хозяйству и в некоторых случаях имеют большую пользу, нежели полноценный громоздкий трактор.

Как выбрать мотоблок для самоделки

Самое сложное – выбрать мотоблок, так как вам нужно купить не только достаточно мощный агрегат, но и разумно вложить деньги.

Начнём с мощности. Если трактор из мотоблока используется для вспашки или рыхления почвы, нужно исходить из размеров вашего участка.

Для участка от 20 до 60 соток подойдёт движок на 4 л. с. (лучше с небольшим запасом). С 1 гектаром справляются мотоблоки на 6-7 «лошадок». От 2 до 4 гектаров земли обрабатывать разумно машиной с 8-9 л. с.

Важно! Если у вас в распоряжении более 4 га земли, лучше приобрести заводской трактор, так как обработать такую территорию небольшой машиной будет сложно.

Производитель . Если вы выращиваете продукцию не на продажу, стоит остановиться на дешёвых отечественных мотоблоках, которые хоть и ломаются достаточно часто, однако замена деталей не опустошает кошелёк. В том случае, когда выращенная продукция идёт на продажу и поломка может сорвать все планы, приобретайте немецкие машины. Помните, что любая рано или поздно сломается, но в отличие от отечественных мотоблоков найти запчасти к «немцам» проблематично, и стоят они очень дорого.

Комплектация . Данный пункт очень важен, так как в зависимости от работ наличие того или иного дополнительного приспособления сэкономит вам время на поиск и покупку в сжатые сроки.

Многие мотоблоки идут в комплекте с огромным количеством «примочек», которые по стоимости могут превышать сам агрегат. Если вам не нужен комплект дополнительных инструментов, лучше приобретите более мощную машину за меньшие деньги.

Функционал . Мы рекомендуем покупать мотоблок, который имеет следующие встроенные функции: регулировка руля (обязательная функция, так как вам нужно подгонять высоту под общую конструкцию); аварийная остановка двигателя (поможет быстро выключить агрегат в случае ЧП); электростартер (нужен для мощных дизельных машин).

Другие особенности . К другим особенностям можно отнести расстояние между колёсами, диаметр колёс, форму агрегата. Для того чтобы самодельный трактор был достаточно устойчив, нужно выбирать мотоблок с максимально большим расстоянием между основными колёсами.
В обратном случае ваша машина может попросту завалиться на повороте. От диаметра колёс зависит проходимость, поэтому если на вашем участке преобладают тяжёлые глинистые грунты или в регионе повышенная влажность, выбирайте блок с большим диаметром колёс.

Для сухого в меру сыпучего грунта подойдёт агрегат со средним диаметром ведущих колёс. Начальная форма агрегата должна быть такой, чтобы его можно было без проблем соединить с каркасом и задними колёсами. Лучше отдать предпочтение «квадратным» агрегатам, нежели вытянутым в длину.

Важно! Вам нужен именно мотоблок, а не культиватор, так как второй выполняет только несколько функций и не подходит для создания мини-трактора.

Выбор материалов для изготовления

Мы рекомендуем произвести переоборудование мотоблока в мини-трактор при помощи специального комплекта, который состоит из всех необходимых частей для создания своего трактора, а именно: рама с креплениями для двигателя, сиденье, подножки с педалями, рулевое управление с тягами, рычаги включения блокировки полуосей, передняя балка с тормозными дисками и колёсными ступицами, задняя навеска с ручным подъёмным механизмом. Такой комплект оборудования обойдётся вам в 350-400$ , однако он стоит этих денег. Все материалы сделаны из металла и отличаются неплохим качеством. Комплект решает проблему с некоторыми запчастями, которые невозможно сделать вручную, так как они требуют «ювелирной» работы.

Если же вам не подходит такое решение, можете сделать каркас, сиденье и раму своими руками, а остальное закупить в специализированном магазине.

Вам понадобятся стальные профили для рамы, подходящее сиденье, колёсная пара, расходный материал (болты, гвозди, шпильки).

Важно! Сделать своими руками все необходимые запчасти невозможно, так как вам придётся разобрать автомобиль или другой агрегат, в котором есть необходимые детали.

Что понадобится из инструмента

Основные инструменты, которые понадобятся для сборки конструкции: аппарат для сварки, гаечные ключи, дрель, болгарка, плоскогубцы, молоток, перчатки.
Небольшой список основных инструментов обусловлен тем, что в зависимости от того, каким вы видите свой самодельный трактор, могут понадобиться те или иные дополнительные инструменты или запчасти.

К примеру, если вы хотите сделать обивку каркаса каким-либо материалом, понадобятся строительные степлер и вставки, на которые будет крепиться материал.

Знаете ли вы? Впервые трактор пытался создать Леонардо Да Винчи – ремесло художника требовало глубоких познаний в механике и физике.

Инструкция с чертежами

Переходим к процессу создания мини-трактора из мотоблока. Поэтапно рассмотрим создание всех основных частей вручную.

Рама и кузов

Для начала нам нужен хороший чертёж, который будет отвечать всем требованиям и одновременно будет правильным и взвешенным. То есть нужно не просто нарисовать что-то красивое, а сделать на основе чертежа расчеты, которые покажут, будет ли техника устойчивой и достаточно мощной или нет.
Если у вас есть необходимые знания и навыки, составьте чертеж и принимайтесь за монтаж частей. Если вы никогда прежде не имели дела с чертежами и плохо разбираетесь в технике, пригласите знакомых, которые сделают вам чертеж на основе представленного ниже образца.

Чертёж соответствует самодельному трактору на основе мотоблока «Зубр».

С чертежами разобрались, теперь перейдём к созданию рамы и кузова.

Из стальных профилей нужно изготовить раму, которая должна быть устойчивой и выдерживать дополнительную нагрузку. Чтобы соединить углы рамы, следует использовать болты и дрель. Затем раму необходимо приварить с помощью сварочного аппарата.

Самым оптимальным материалом для создания кузова считается листовая нержавейка. Высота бортов – 30 см.

Сиденье может быть разным, но лучше всего взять его из автомобиля. Для управления мотоблоком вам понадобится руль. Для начала необходимо прикрепить шарнирный узел.

В таком случае при повороте руля поворачивать будут не колёса, а сам узел, который соединит мотоблок и трактор.
Высота установки рулевого колеса. Как только вы прикрепили место водителя, сядьте на него и отрегулируйте высоту руля под себя.

Колеса

Если вы хотите немного сэкономить, используйте старые колёса машины. Однако в этом случае они будут мешать во время работ на полях. Оптимальный диаметр передних шин – от 12 до 14 дюймов .

Если взять колёса диаметром до 12 дюймов, ваш мотоблок будет тонуть во время работы, а если больше 14, то управлять агрегатом окажется сложнее.
Покрышки должны быть специально подобраны для использования мотоблока.

Для обработки небольших участков земли нет лучшего решения, чем минитрактор из мотоблока, сделанный своими руками. Не каждый владелец участка может приобрести модель, изготовленную на заводе, поэтому приходится искать другие решения. Проще, например, купить обычный мотоблок и переделать его только собственными силами.

Необходимые инструменты и материалы

Первый этап работы состоит в оформлении чертежа и подготовке оборудования. Схему узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно или воспользоваться теми, что представлены ниже.

Что касается комплектующих, то подойдут готовые заводские комплекты для переделки – они в любом случае стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание трактора самоделки станет невозможным без:

Болгарки и дисков.
Крепежей и метизов (болтов и гаек).
Швеллеров и труб с металлической основой.
Дрели, идущей с комплектами сверл.
Оборудования для сварки.
Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности.

Тяжелый класс мотоблока с дизельным топливом – идеальный вариант для самодельного минитрактора.

Примеры чертежей минитракторов

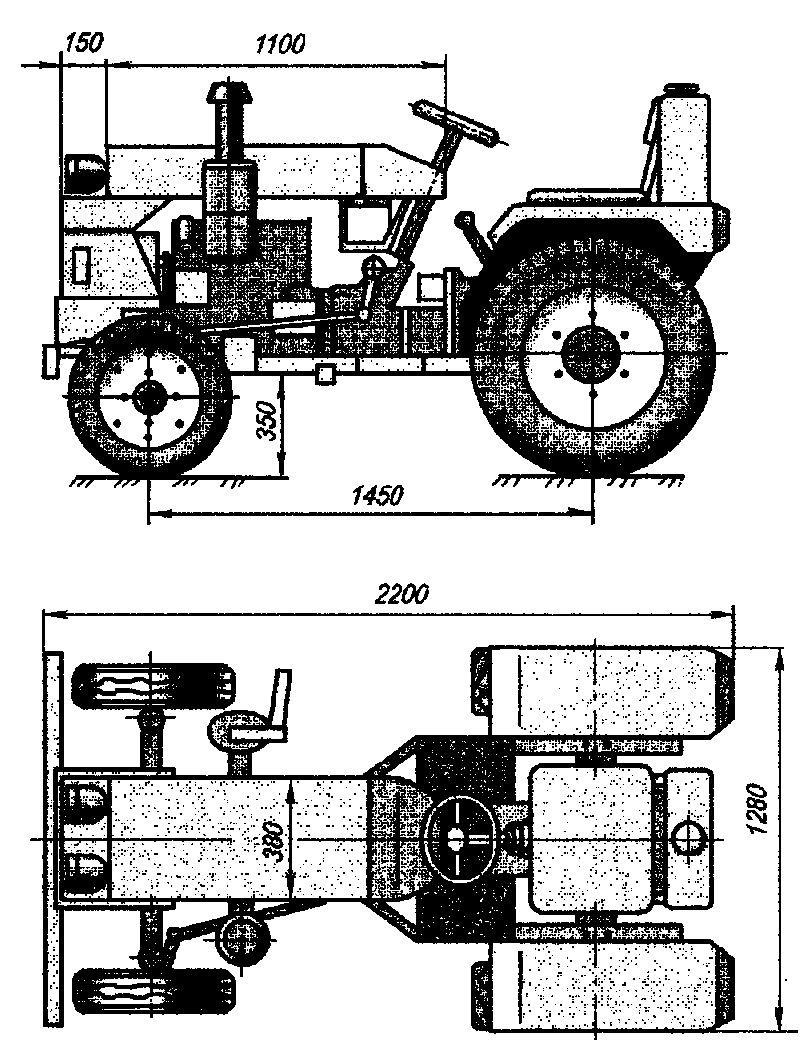

Габаритные размеры мини-трактора

Чертеж компоновки мини-трактора «Муравей»

Кинематическая схема минитрактора

Выбор мотоблока

Из важных параметров для этих устройств стоит выделить:

Стоимость и фирма-производитель.
Размер плуга (если минитрактор будет использоваться для ).
Разновидность применяемого двигателя.
Уровень мощности.

Мощность. Один из самых главных параметров, так как производительность и сила минитрактора напрямую зависит от мощности двигателя. Чем агрессивнее и тяжелее будет нагрузка на транспорт, тем мощнее нужно брать мотоблок.

Вес. Если самодельный минитрактор будет использоваться для пахоты земли, то вес мотоблока будет критичным параметром. Определяющим моментом является вид обрабатываемой земли: для твердых сортов почвы не стоит выбирать слишком легкие мотоблоки, иначе минитрактор не справятся со своим назначением.

Хотя бензиновые мотоблоки работают гораздо тише, дизель выигрывает по экономичности своего применения: у него есть стабильные обороты и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

В любом случае, для любых целей, чем тяжелее мотоблок, тем лучше рабочие данные будущего минитрактора.

Цена и производитель. По возможности лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Если финансовые возможности ограничены, можно обойтись и более дешевыми аналогами. Российские изделия также станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это копии российских моделей. Стоимость у них ниже за счет заниженных ресурсов на производство и экономии на материалах. Это несколько негативно сказывается на конечном качестве продукции.

При этом функционал не отличается от российских мотоблоков. В последнее время появляются изделия приемлемого качества, хотя до аналогов из России им все еще далеко. К популярным китайским мотоблокам можно отнести модели Зубр, Фермер, Кентавр, Форте, Аврора, Зирка и другие.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели мотоблоки с ременной передачей либо с трансмиссией с возможностью передачи крутящего момента на , или . В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели зарубежных производителей. Агрегаты получаются функциональными, надежными.

Популярные российские мотоблоки:

Нева,
МТЗ Беларус (Беларусь),
Агро,
Салют,
Каскад,
СИЧ (Украина),
Фаворит,
Тарпан
и другие.

Самодельные минитрактора своими руками

Самоделки идеально подходят для обработки почвы, перевозки грузов и других хозяйственных нужд. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована заводская или . Тогда можно будет присоединить плуг, или другую навеску. Необходимы и другие дополнительные детали:

Рама.
Педали на газ и тормоз.
Дополнительные колеса.
Сиденье.
Рулевая система от авто.

Объем мотоблоков «Нева» обычно в пределах 6-8 литров, поэтому мини-трактор с такой основой требует минимального количества доработок.

Самодельный минитрактор из мотоблока Зубр

Для самоделки необходимы детали:

Рама.
Цилиндр с тормозом.
Подножные механизмы, педали.
Рулевая тяга и сам руль.
Передний мост с тормозами и ступичным узлом.
Крылья на задние колеса.
Задняя навеска.

Когда все детали собраны, нужно их соединить при помощи молотка и дрели, гаечных ключей и сварки. На передней рулевой оси устанавливаются специальные колеса вместо стандартных или оставляются «родные». Двигатель располагается на раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это может привести к усложнению процесса эксплуатации самодельного минитрактора, если делать его трехколесным и ставить мотор спереди. Поэтому рекомендуется делать 4-колесный транспорт.

Процесс изготовления примерно следующий:

Варим раму их металлического профиля и труб.
Родные колеса можно поменять на мотоциклетные или автомобильные (в зависимости от размеров и назначения будущего минитрактора), но можно и оставить. Главное – они должны быть размещены на переднем мосту, куда ставим рулевое.
Электросваркой соединяем раму и крепление для места водителя.
Аккумулятор и гидравлический распределитель устанавливаем у мотора на специально приваренной площадке.
Заднюю часть соединяем с дополнительной рамой из металла для системы гидравлики.
Ставим тормоза на задние колеса, которые монтируем на задний мост. Лучше сделать их ножной педалью.
Проводим электрику, ставим сиденье, при необходимости монтируем крылья на колеса.
На мотоблоке используем режим работы с косилками.

Получим компактный минитрактор с двигателем от МТЗ своими руками.

Минитрактор из мотоблока Агро

Заранее готовим несколько основных деталей: рулевое управление, тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

Если двигатель Агро будет расположен спереди минитрактора, то нужно будет усилить передние полуоси . Чтобы избежать лишней работы и деталей, можно разметить мотор сзади – нагрузка будет распределяться равномерно. Остальной процесс сборки схож с другими моделями мотоблоков.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр с мощностью в 9 л.с. относятся к разновидностям профессионального оборудования, поэтому минитрактор из него будет обладать самой высокой производительностью.

Процесс изготовления мало чем отличается от других моделей мотоблоков: свариваем раму из металлопрофиля, устанавливаем дополнительные два колеса, рулевое управление и водительское сиденье. Как вариант, двигатель можно расположить в задней части минитрактора самоделки.

К засеванию, ухода за наделом, уборки урожая владелец крупного хозяйства целыми днями вынужден быть на ногах, что, конечно же, вызывает сильнейшее утомление. Именно поэтому все преимущества мотоблока, такие как маневренность, небольшой расход горючего при сравнительно высокой производительности и функциональности, отходят на задний план из-за необходимости постоянной ходьбы. Но почему бы не соорудить самодельный трактор из мотоблока, тем более что это можно сделать всего несколькими действиями с помощью небольшой приставки.

Прицеп-адаптер крепится к задней сцепке вашего моторизированного помощника, представляя собой дополнительный мост, гибко соединенный с передней колесной парой . Снабженный собственным сцепным узлом для навесного оборудования и сиденьем для оператора, данный мини-трактор на базе мотоблока позволяет не шагать, изменив угол руля к корпусу, а ехать прямо над обрабатываемой полоской земли. Благо, клиренс адаптера соответствует просвету передней колесной пары. Таким образом, вы увеличиваете скорость вспашки или окучивания с доступных пешеходу 5 км/ч до вполне комфортных 10 км/ч, то есть в 2 раза, при этом совершенно не утомляясь.

Надо сказать, адаптер, позволяющий получить мини-трактор из мотоблока, стоит не дешево, простейшая модель обойдется вам в 10 000 рублей. Конечно, это намного дешевле, чем покупать полноценную сельскохозяйственную четырехколесную технику, но можно попробовать сэкономить. Имея достаточное количество материалов, нетрудно сообразить, как сделать мини-трактор из мотоблока самодельный при наличии сварочного аппарата и некоторых навыков слесарных работ.

Прицеп может иметь в основе либо треугольную раму, либо квадратный профиль дышла с поперечиной, к которой привариваются колесные стойки. Сиденье монтируется болтовым соединением на специальную вертикальную стойку, верхний торец которой снабжен горизонтальной пластиной с отверстиями, а нижний – жестко зафиксирован сваркой на дышле. Также под сиденье можно приспособить металлический ящик, который можно использовать в качестве багажного отсека для хранения инструментов или запаса воды на время полевых работ.

Колеса на предназначенные для них стойки можно поставить от обычной садовой тележки, только втулки нужно применять достаточно мощные, чтобы выдержали большую нагрузку.

Стоит в первую очередь отметить высокую проходимость, особенно если снабдить доработанную технику большими колесами с протекторами для бездорожья, что, в свою очередь, заметно увеличит просвет. После обильных осадков передвигаться пешком по размокшей земле довольно затруднительно, и мини-трактора самодельные из мотоблока позволяют работать с комфортом. Во-вторых, как уже было сказано, обработка почвы становится быстрее, но не следует забывать, что и передвигаться по участку можно со скоростью, вдвое превышающей пеший ход.

Несмотря на то, что к задней части мотоблока будет прицеплен адаптер, имеющий собственный крепеж для навесного оборудования, в передней части устройства ничто не мешает устанавливать необходимое приспособление . Таким образом, в вашем распоряжении будет косилка, снегоуборщик или отвал с сиденьем для оператора. Если же постараться, можно придумать, как переделать мотоблок в мини-трактор с полноценным управлением. То есть, сделать мощную раму, от двигателя привод протянуть к задним колесам, сделав их ведущими, а передние соединить с рулевым управлением. Тогда подобную технику можно будет снабдить и педалями и спидометром.

Многие владельцы мотоблоков не раз задумываются о модернизации своей сельскохозяйственной техники. На самом деле улучшить имеющийся в распоряжении агрегат, и сделать из него полноценный минитрактор не составит большого труда. Однако от вас потребуется изучить рекомендации и соблюдать порядок действий – это даст вам возможность получить эффективный самодельный минитрактор, который будет способен решить абсолютно все поставленные перед ним задачи.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

аппарат для сварки;
отвертки и гаечные ключи;
электрическая дрель и комплект различных сверл;
болгарка и набор дисков по работе с металлом;
комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Переделка мотоблока в маленький трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его способностей. Рассмотрим принцип изготовления мини-трактора из мотоблоков марки Нева.

Как и в первом случае перед изготовлением минитрактора нужно изучить схемы. В них подробно указаны размеры элементов и порядок их монтажа при сборке.

Порядок действий при переделке будет следующим:

Изготовление рамы осуществляется тем же образом, что и в первом случае. Для ее создания используйте трубы различного сечения. Крепление элементов каркаса осуществляется посредством болтов и сварки;
Далее переходите к изготовлению и монтажу ходовой части. Для установки задних колес используйте дополнительную ось, которую можно сделать из стальной трубы. В оба концы последней запрессуйте подшипники и втулки, которые будут оборудоваться задними колесами;
Далее трактор из мотоблока Нева нужно оборудовать мотором. При чем, установить двигатель можно, как в передней, так и в задней части рамы. Во втором случае переднюю и заднюю колесную базу минитрактора потребуется расширить;

В конце сделанный своими руками агрегат останется оснастить водительским сиденьем, приборами освещения и габаритными огнями. Благодаря небольшим размерам, готовый трактор будет обладать высокой маневренностью, что позволит эффективно использовать его в труднодоступных местах.

Чтобы переделать мотоблоки данной марки также следует учитывать их конструкцию и возможности. Агрегаты МТЗ обладают достаточно высокой мощностью, что дает возможность сделать из них полноценный гусеничный мини-трактор. Он будет отличаться высокой проходимостью и отличным сцеплением с почвой, благодаря чему качество вспашки грунта у такой машины будет в разы выше, чем у колесных мини-тракторов.

Перед тем, как приступить к работе, обязательно изучите чертежи, в которых вы найдете всю требуемую для переделки информацию.

Порядок действий при сборке минитрактора выглядит следующим образом:

Вначале переведите мотоблок в режим эксплуатации с косилкой;
После этого полностью демонтируйте переднюю площадку агрегата;
В передней части изготавливаемого мини-трактора установите гусеничный привод;
В нише, предназначенной для монтажа рулевой тяги, установите регулировочную тягу. Данный элемент увеличит жесткость всей конструкции;
К верхней части рамы приварите сиденье для водителя;
Рядом с мотором обустройте площадку для монтажа аккумулятора и гидрораспределителя.

Такой способ изготовления подойдет для переделки в маленькие тракторы мотоблоков МТЗ 05, МТЗ 09 и МТЗ 12. Каждый из них обладает достаточным запасом мощности, чтобы работать вместе с прицепом и навесным оборудованием одновременно.

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.

Порядок действий при изготовлении минитрактора выглядит следующим образом:

При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.

Самодельный минитрактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом наиболее сложных хозяйственных задач: вспашкой грунта, кошением травы, сбором и перевозкой урожая.

Перед началом переделки мотоблоков этого бренда следует запастись материалом и необходимыми инструментами. Для работы вам понадобится:

листы и профили из нержавеющей стали;
сиденье и рулевое колесо – можно снять со старого автомобиля;
пара колес – их диаметр не должен превышать 15 ‘’;
набор крепежных элементов;
болгарка и электрическая дрель;
молоток и сварочный аппарат.

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок действий при установке элементов трактора.

Также советуем посмотреть фото, которые непременно помогут вам при изготовлении сельскохозяйственного агрегата.

В отличие от мотоблоков перечисленных выше производителей, техника марки Агро имеет один существенный недостаток, который нужно обязательно учесть при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такого рода переломка обязательно скажется в том случае, если вы превысите максимально допустимую нагрузку на раму мини-трактора. Чтобы избежать дальнейшей неисправности, минитрактор потребуется оборудовать колесными редукторами.

Порядок действий при сборке агрегата выглядит следующим образом:

На первом этапе нужно сварить прочную раму для трактора. Для этого воспользуйтесь стальными профилями и трубами. Обязательно учтите, что чем тяжелее будет изготовленная рама, тем лучше окажется сцепление минитрактора с грунтом. В задней части несущей конструкции приварите фаркоп, который потребуется для сцепки прицепа с агрегатом;
Затем приступайте к изготовлению и обустройству ходовой части минитрактора. Для этого можно приобрести пару уже готовых передних колес, а также ступицы, оснащенные тормозами. После покупки деталей прикрепите ступицы к стальной трубе, и просверлите в передней части рамы отверстия, которые потребуются для монтажа ступиц на минитрактор. Далее установите рулевые тяги, используя для этого червячный редуктор. Следом за тягами закрепите рулевую колонку и заднюю ось. При установке последней в используемые для монтажа втулки запрессуйте подшипники. На заднюю ось установите шкив и надежной закрепите колеса;
После этого на переднюю часть рамы установите двигатель. Советуем делать этого посредством дополнительного каркаса, помещенного на специальные амортизаторы – это позволит избежать сильных вибраций при высоких нагрузках на мотор;
Далее установите на мини-трактор водительское сиденье, соединив его с рамой через рессоры – благодаря им работать с мини-трактором будет гораздо удобнее.

При желании изготовленный своими руками компактный трактор можно оборудовать навесом, который защитит вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым посредством точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справиться со всеми поставленными перед ним задачами.

Главная > Ремонт
