Карбюратор «Солекс»: устройство, неисправности, регулировка. Карбюратор «Солекс»: устройство, неисправности, регулировка Какие жиклеры на ваз 2107 солекс

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

Главные дозирующие системы, их две, для первой и второй камер соответственно.
Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
Система отсоса картерных газов.
Механизм, блокирующий открытие дроссельной заслонки второй камеры.
Система холостого хода связана с первой камерой.
Экономайзер холостого хода.
Две переходные системы, по одной для каждой из камер.
Экономайзер мощностных режимов.
Ускорительный насос.
Пусковое устройство.
Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.
На разных режимах двигателя, в работу включаются те или иные системы карбюратора.

Работа карбюратора Солекс 21073

При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство , управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры . Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.

Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов . Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)

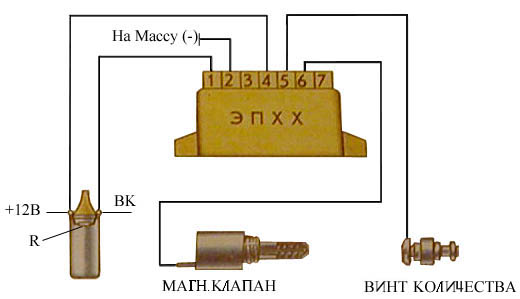

О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых авто. Сейчас карбюраторные автомобили уже давно не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода все еще изготавливается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, данный элемент пользуется спросом и популярностью среди автолюбителей. Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем подробнее и научится его настраивать.

Карбюратор «Солекс»: модификации

Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.

На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для и 2109. «Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.

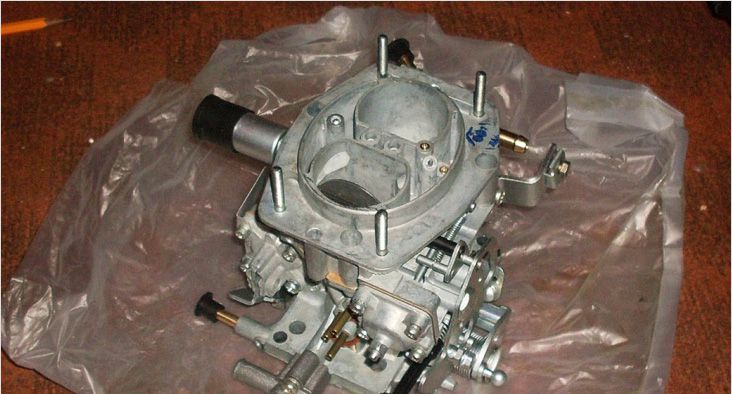

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Механизм представляет собой две половины. Нижняя - более массивная - и верхняя. Данная половина - это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера - топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона - это подсос.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате - потери мощности, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества - карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Заключение

Это самые главные правила того, как настроить карбюратор «Солекс» (на «Ниву» он идет или на «семерку», не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Подбор видов жиклеров на карбюратор Cолекс 21073 – одна из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. А прежде чем сменять одно на другое, надо в корне понять: зачем, и что это за деталь такая?

Теория

{banner_content}Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться , что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Несколько примеров, как подобрать

Движок 1,8 литра . Карб – Солекс 21073 (24х24). В первую камеру идет топливный – 115, воздушный – 165. Во вторую: ТЖ – 115, воздушный (ВЖ) – 125-й. холостой: 41-й. При таком раскладе расход АИ 92 для городского режима езды – от 8-и до 9-и литров.

Движок 1,5 Д . карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Итоги

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно - внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет - они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много - ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» - это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее - останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная - вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию - тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия - лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну - с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

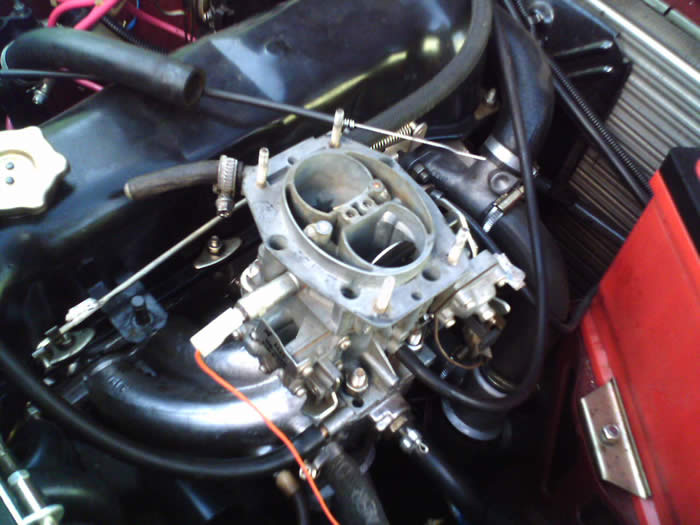

Процесс установки

Теперь можно приступить к установке:

Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
Поверхность коллектора аккуратно зачищают, наносят герметик.
После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после - снова тонкая. Задача толстой прокладки - обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
Монтируют кулису дроссельной заслонки - на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
После этого можно устанавливать верхнюю крышку.
Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально - 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры - 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива - это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества - на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.
